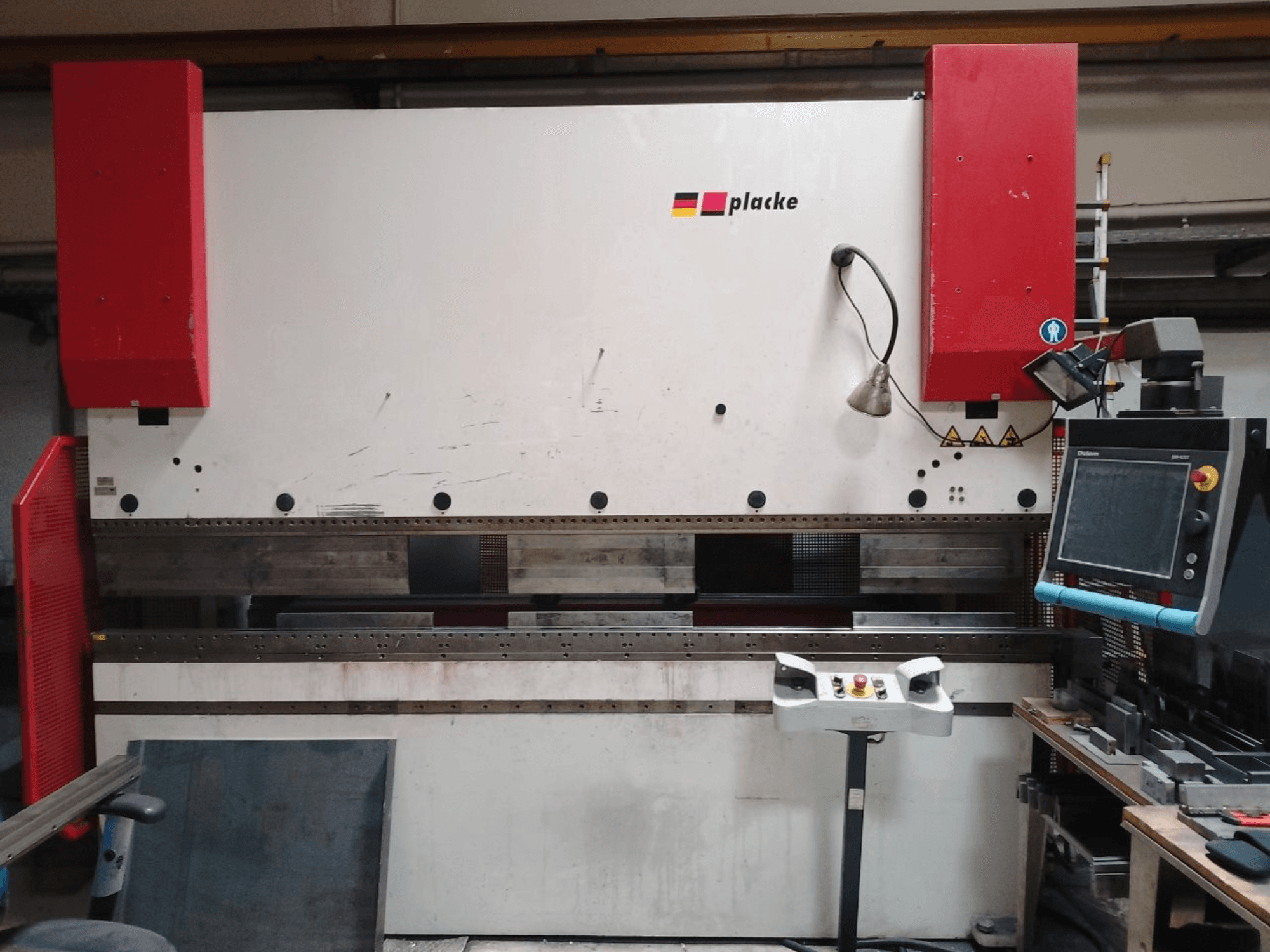

Deze 4-assige PLACKE QPB-4 150/3100 is in 2001 geproduceerd. De machine heeft een perskracht van 1500 kN en een buiglengte van 3100 mm, waardoor hij geschikt is voor diverse buigtoepassingen. De machine is voorzien van een mechanisch bolvormingssysteem en wordt geleverd met een uitgebreide set gereedschappen en accessoires. Als u op zoek bent naar hoogwaardige buigmogelijkheden, overweeg dan de PLACKE QPB-4 150/3100 kantpers die wij te koop aanbieden. Neem contact met ons op voor meer informatie.
Overzicht
- merk: PLACKE
- jaar: 2001
- MODEL: QPB-4 150/3100
- productie-uren: 9584
- toepassingstype: Buigen
- Vestiging: Duitsland
- machinetype: Persrem
- merk bedieningseenheid: DELEM
Technische Informatie - PLACKE QPB-4 150/3100
Besturingseenheid
- Merk besturing: DELEM
- Besturingsmodel: DA-69T
Afmetingen
- Machinehoogte: 2820 mm
- Machinelengte: 3400 mm
- Machinegewicht: 11000 kg
- Machinebreedte: 1700 mm
Beweging
- Aantal assen: 4
Technische specificatie
- Buiglengte: 3100 mm
- Drukkracht: 1500 Kn
Extra informatie
- Besturingssysteem / software: Delem DA-69T CNC-besturing (4 assen)
- Bedrijfsuren: 9.584,1 uur
- Maximale werkdruk: 300 bar
- Afstand tussen de staanders: 2.600 mm
- Slag van de cilinder: 215 mm
- Inbouwhoogte: 525 mm
- Insteekdiepte: 300 mm
- Werkhoogte (zonder tafel/gereedschap): 900 mm
- Snelvoortgang: 150 mm/s
- Werksnelheid: 0 - 9,8 mm/s
- Terugloopsnelheid: 100 mm/s
- Veiligheidssnelheid: < 10 mm/s
- Stoptijd: 0,15 s
- Veiligheidsafstand: 270 mm
- Verblijftijd ram: 0 - 9,9 s
- Aandrijfvermogen: 11 kW
- Totaal aangesloten vermogen: 15 kW
- Spanning / frequentie: 400 V / 50 Hz (3 PEN)
- Stuurspanning: 24 V DC
- Nominale stroom: 30 A
- Zekering: 35 A
- Inhoud hydraulische tank: 270 L
- Max. bedrijfstemperatuur olie: 80 °C
- Oliefiltratie bij vullen: < 25 µm
- Geluidsniveau: < 70 dB(A)
- Verplaatsingsbereik X-as: 600 mm (max. snelheid: 400 mm/s, nauwkeurigheid: +/- 0,02 mm, motorkoppel: 1,9 Nm)
- Verplaatsingsbereik R-as: 200 mm (max. snelheid: 200 mm/s, nauwkeurigheid: +/- 0,05 mm, motorkoppel: 1,9 Nm)
- Verstelbereik Z1-Z2-Z3-Z4-assen: 2400 mm (handmatige verstelling)
- Crowningsysteem: Mechanisch crowningsysteem van Wila (0,6 kW, aangestuurd via CNC)
- Gereedschapsklem / systeem: Wila Modufix
- Bedrijfstemperatuur: +5 °C tot +40 °C
- Luchtvochtigheid tijdens gebruik: 30% tot 95% (niet-condenserend)
- Meegeleverde accessoires en gereedschap:
* Voetbedieningspaneel
* Technische documentatie (1 set)
* Plaatsteunarmen: 2x 1 m, 2x 0,5 m
* Stempels (bovenste gereedschappen): 5x 515 mm (28°, H200); 2x 100 mm (28°, H200); 1x 200 mm (28°, H200); elk 1x 20 mm, 30 mm, 35 mm, 40 mm (28°, H200); 2x 100 mm (28°, H200 met hoekuitsparing); 2x 255 mm
* Matrijzen (onderste gereedschappen): 5x 515 mm (12x30°, R=1, H55); 6x gesegmenteerd (12x30°, R=1, H55) [Totale breedte 3 m]; 4x 515 mm; 1x 475 mm; 8x gesegmenteerd [totale breedte 3 m]; 1x 515 mm (50x80°, R=5, H55); 1x niet gespecificeerd; 1x 200 mm (V=8, 30°, R=1, H55)
* Gereedschapsverlengstukken: 1x 1240 mm (H140, L410), 2x 50 mm (H100), 4x op maat gemaakt (H100)
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
