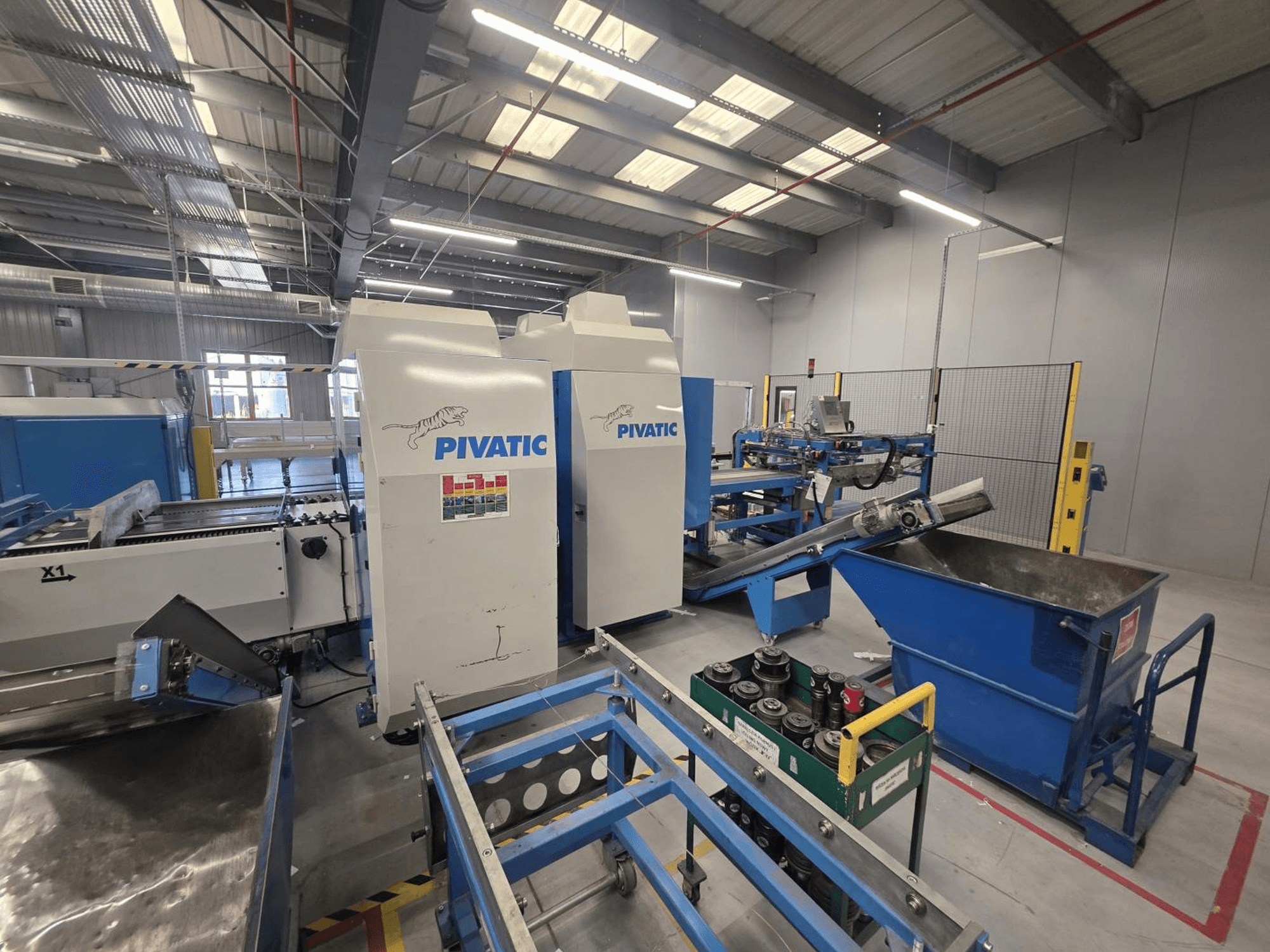

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Toepassing: Serieproductie van platte plaatwerkonderdelen (panelen, beugels, behuizingen, onderdelen voor schakelkasten, enz.) waarin gaten, uitsparingen en inkepingen moeten worden aangebracht

• Processtroom: Coil → afrollen → richten → positioneren → TT-ponsen → HT-ponsen → afsnijden van onderdelen → afvoer/stapelen

• Technische specificaties:

  • Plaatbreedte: 60–830 mm

  • Plaatdikte: 0,5–2,0 mm (uitvoering beschikbaar tot 4,0 mm)

  • Maximaal rolgewicht: 5.000 kg

  • Geïnstalleerd vermogen: 20 kW

  • Voeding: 3 x 400 V + PE

  • Frequentie: 50 Hz

• Ponssysteem:

  • TT (Thick Turret): CNC-ponsen met standaard cassettegereedschap voor flexibele gaten/uitsparingen/contouren

  • HT (Hard Tool): Tweede ponssectie met speciale gereedschappen voor repetitieve bewerkingen

• Benodigde ruimte:

  • Vloeroppervlak hoofdlijn: 17,5 x 5,5 m

  • Extra ruimte voor afval: 1,5 m

  • Extra ruimte voor HT-sectie: 1,55 m

• Machinetoestand: Volledig operationeel en in productie; inspectie en proefdraaien mogelijk

Extra uitrusting

• Inbegrepen:

  • Wagens voor het positioneren van rollen

  • Coilafwikkelaar

  • Plaatrechtmaker

  • Bedieningspaneel voor afwikkel-/richtunit en rolwagens

  • Hoofdbedieningspaneel

  • Kantelbare transportband voor selecteerbare productafvoer

  • Transport- en stapelmodule

  • Veiligheidssysteem met vaste afschermingen en fotocellen

  • Schakelkast met hydraulische aandrijfeenheid

  • Gereedschapscassettewagens

  • Transport- en opslagstation voor hard gereedschap

• Niet inbegrepen:

  • Ponsgereedschap

  • Gereedschapscassettes

  • Op sommige foto's is een robot afgebeeld
