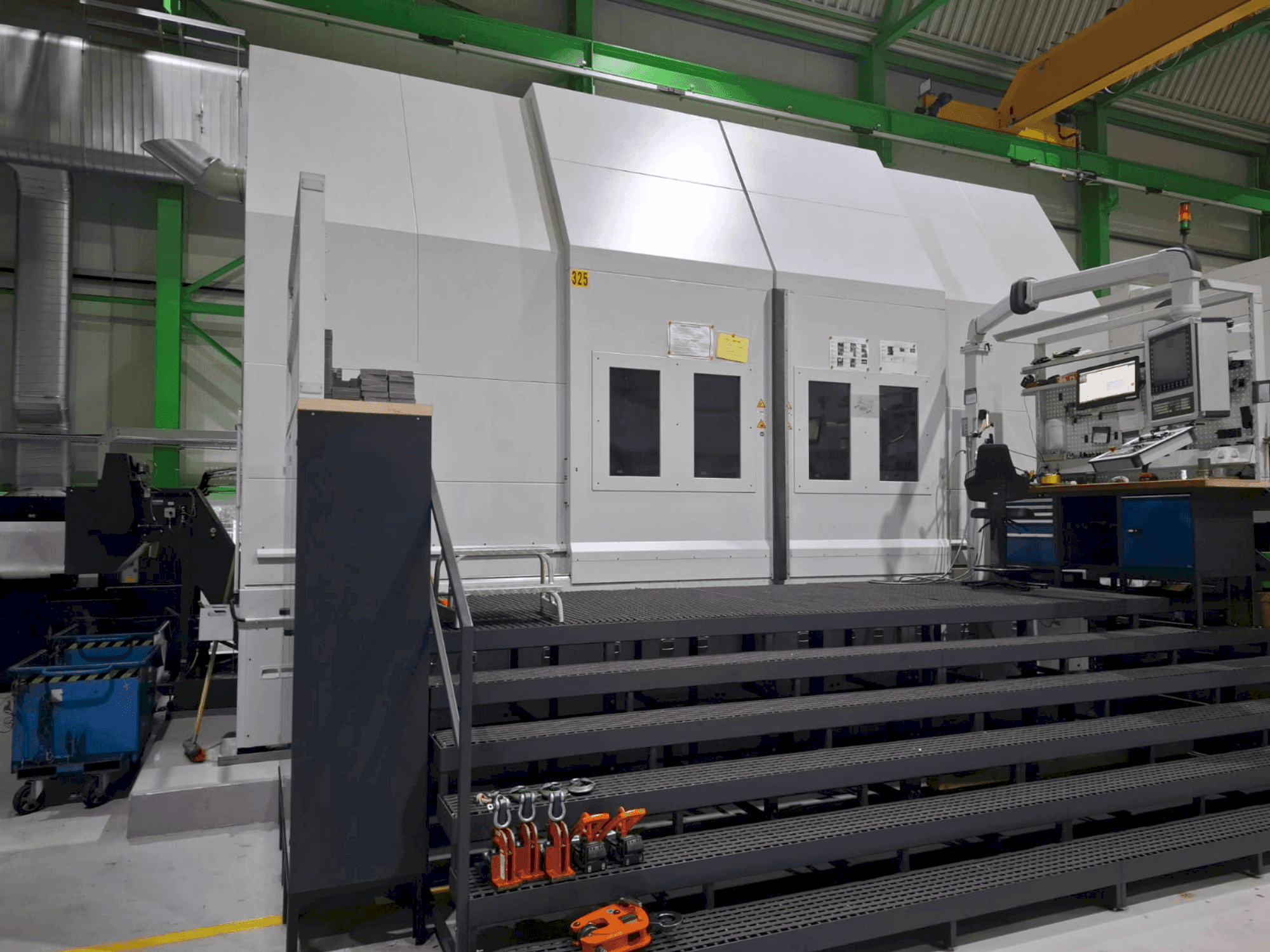

Pittler - PV2500DE-TUR-PIT-2021-00001

Aanvullende uitrusting

• Meetsysteem: Lineair in beide assen

Voordelen van de machine

Technische voordelen van de machine

• Bedrijfsspanning: 400 v, 50 hz met een veerkrachtige nulleider / stuurspanning: 24 v, dc / verlichtingsspanning: 230 v, 50 hz / theoretisch piekvermogen: 245 kw / geluidsniveau: ≤80 db(a) / beschermingsklasse: ip 54
• Microprocessor cnc-padbesturing: siemens sinumerik 840 d sl / nc-geheugen: 10 mb / bedieningsinterface: hmi operate / onderhoud op afstand: teamviewer geïnstalleerd / netwerkinterface: dnc-optie met configureerbaar ip-adres / luchtreiniger: uas smog hog, type sh-m20 225/ttreo 15 kw / luchtcapaciteit: 4000 m³/h / nauwkeurigheid meetsonde: ≤5 μm
• Maximaal koppel: 53000 nm / aandrijfvermogen: 2×103 kw = 206 kw
• Horizontale verplaatsing (x-as): 2×2700 mm / verticale verplaatsing (y-as): 2×1000 mm / ijlgangsnelheid (x-as): 40 m/min / ijlgangsnelheid (z-as): 24 m/min / voedingskracht (beide assen): 22 kn
• Max. Zwenkdiameter: 3000 mm / grootste draaidiameter: 2800 mm / spindelbelastbaarheid: 25000 kg
• Spindeldiameter: 360 mm / cilindrische spindelflensdiameter: 1100 mm
• Gereedschapshouder: dubbele gereedschapshouder met capto c8 interface / koelmiddeldruk (door aangedreven en draaiend gereedschap): beperkt tot 70 bar / hogedrukkoelmiddelpomp: 70 bar / koelmiddeltoevoer: 6 bar, 80 l/min / capaciteit papieren bandfilter: 400 l/min
• Linker magazijn: 25 posities, capto c8 / rechter magazijn: 41 posities, capto c8 / maximale gereedschapsdiameter: 150 mm / maximaal gereedschapsgewicht: 20 kg / maximale gereedschapslengte: 400 mm / aangedreven gereedschap: tot 6000 tpm
