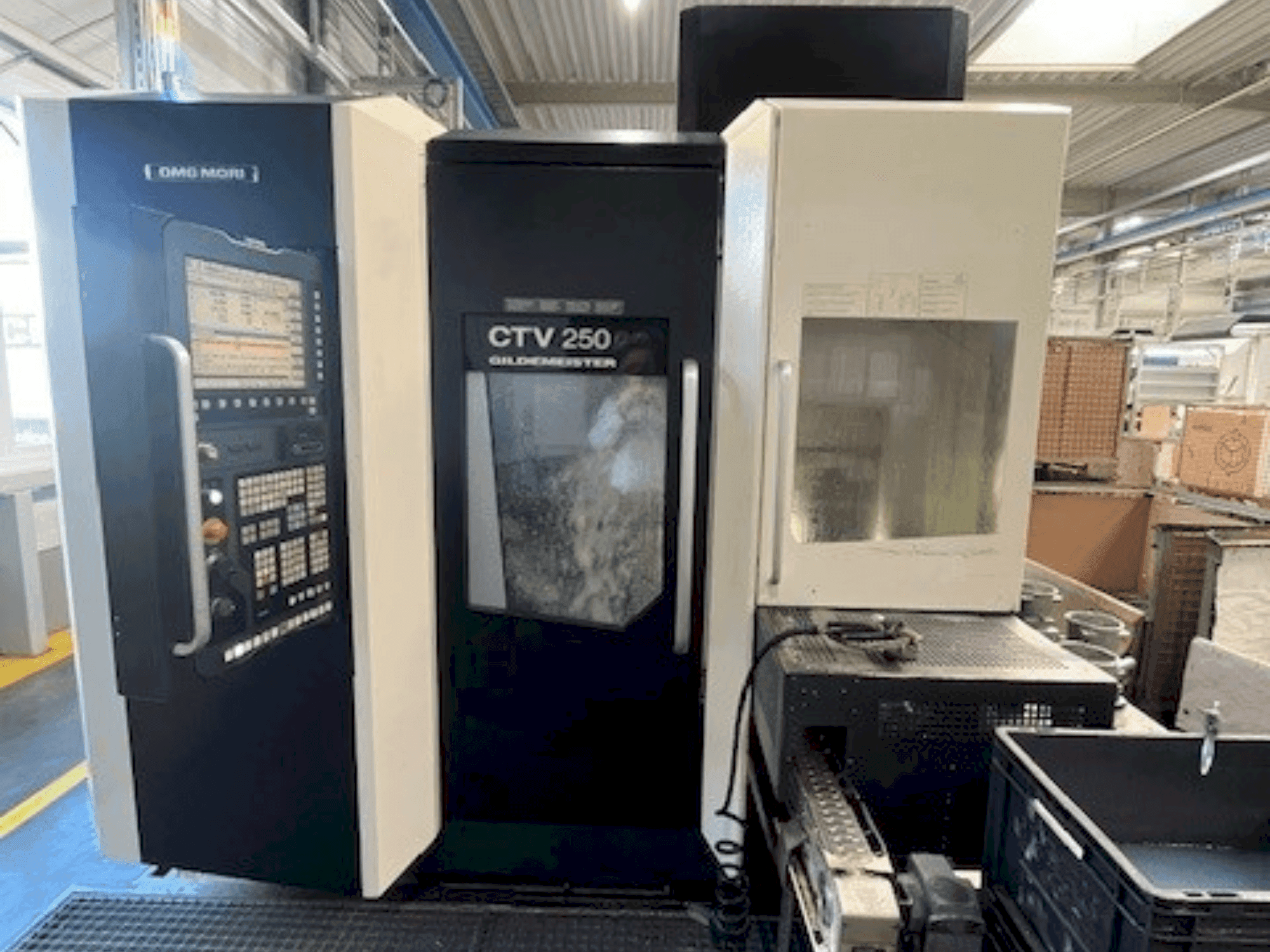

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Extra uitrusting

• optie voor draaien

Voordelen van de machine

Technische voordelen van de machine

• Beschikbaarheid vanaf 01/07/2025

• Gewicht: 6000 kg

• 40 kVA

• 58 A In max

• 63 A

• 400 V

• 50 Hz

• Besturingssysteem: Siemens Sinumerik 840D Slimline

• Hoofdaandrijving: AC-hoofdaandrijving 25 / 32 kW

• Inschakelduur: 100% / 40% ED

• Spiltoerental: 5000 rpm

• Koppel: 280 / 360 Nm

• Holle klemcilinder

• 12-positie revolver met gereedschapshouder

• Revolver diameter: 340 mm

• Scharnierende transportband voor spanen

• 4-kleuren statuslampje

• Luchtblazen door hoofdspil

• C-as met aangedreven gereedschap voor revolver UDI 40

• Aandrijving voor alle gereedschapstations

• Y-as verplaatsing +90 / -65 mm

• Lineair geleidingssysteem

• Kogelomloopspindel

• AC-servomotor met geïntegreerde absolute encoder

• Glazen schaalverdeling op geleidingen

• Snelle verplaatsingssnelheid: 30 m/min

• Koelvloeistofsysteem 8 / 20 bar

• Inhoud koelvloeistoftank: 600 liter

• Debiet koelvloeistofpomp: 8 bar / 20 l/min

• Debiet hogedrukpomp: 20 bar / 40 l/min

• Koelmiddeltoevoer via revolverschijf naar alle revolverstations

• Bandfiltersysteem filtratiegraad: 40 µm

• Koelmiddelniveaubewaking

• Geïntegreerde werkgebiedafzuiging max. 400 m³/u

• Werkstuktaster Renishaw LP2DD

• Taster geïnstalleerd bij laad- en losstation

• Taster met pneumatisch bediende klep en elektrische besturing

• Meetnauwkeurigheid: 10 µm

• Functieplaat voor extra gereedschap

• Temperatuurregeling machinekast max. 40°C

• Elektrische kastkoeleenheid tot 40°C

• Hydraulische oliekoeler

• Diagnoseondersteuning op afstand via internet

• Spoelen van het werkgebied met 3 spoelschroefverbindingen

• Twee afzonderlijk schakelbare kleppen met 8 bar druk

• Werkstukafvoerband voor onderdelentransportsysteem SRA 160

• Diameter werkstuk: 100 mm

• Continu werkstuktransportsysteem SRA 160 in sleepkettinguitvoering

• Opslagcapaciteit: 30 werkstukken diameter 30-70 mm max 7 kg

• Opslagcapaciteit: 18 werkstukken diameter 30-100 mm max 15 kg

• Maximale werkstukhoogte: 160 mm

• Maximaal totaal werkstukgewicht: 320 kg inclusief pallets

• Laadhoogte ca. 800 mm

• Kettingtransportband met transportprisma's

• Sleepkettingbeweging bestuurd door NC-as

• Set sleepframes

• Werkstukdiameter minimaal 30 mm maximaal 160 mm

• Lichte barrière voor werkstuktransportsysteem pick-up station

• Vasthoudinrichting voor laden van pallets SRA 160

• Robotinterface Profinet

• Elektrische interface voor 6-assige robot via Profinet

• Power klauwplaatcentrering en vlakspanklauwplaat

• Tussenmagazijn ondersteund op functieplaat

• Schoonblazen van de binnenkant van het werkstuk

• Meettaster met blaaslucht met twee sproeiers voor en achter

• Spandrukinstelling met motorgestuurde kleppen

• Spandruk programmeerbaar via NC-programma

• Verlenging van de spanenafvoergoot op de spanentransporteur met 300 mm

• Aluminium bewerkingspakket

• Aangepaste slurrypomp op spanentransporteur

• Gedwongen indexering van bandfilter

• Grotere spanenopvangbak

• Uitbreiding van insteekzeven vanaf spanentransporteur

• 3D-datamodel van het werkgebied van de machine in STEP- en IGES-formaat

• Levering van 3D-model op cd

• PLC / SPS broncode inclusief hardwareconfiguratie van Siemens besturing in het Engels

• Tekening voor oliepan voor standaard basismachine

• Draaiuren 18.071

Extra informatie

Machine nog onder stroom
