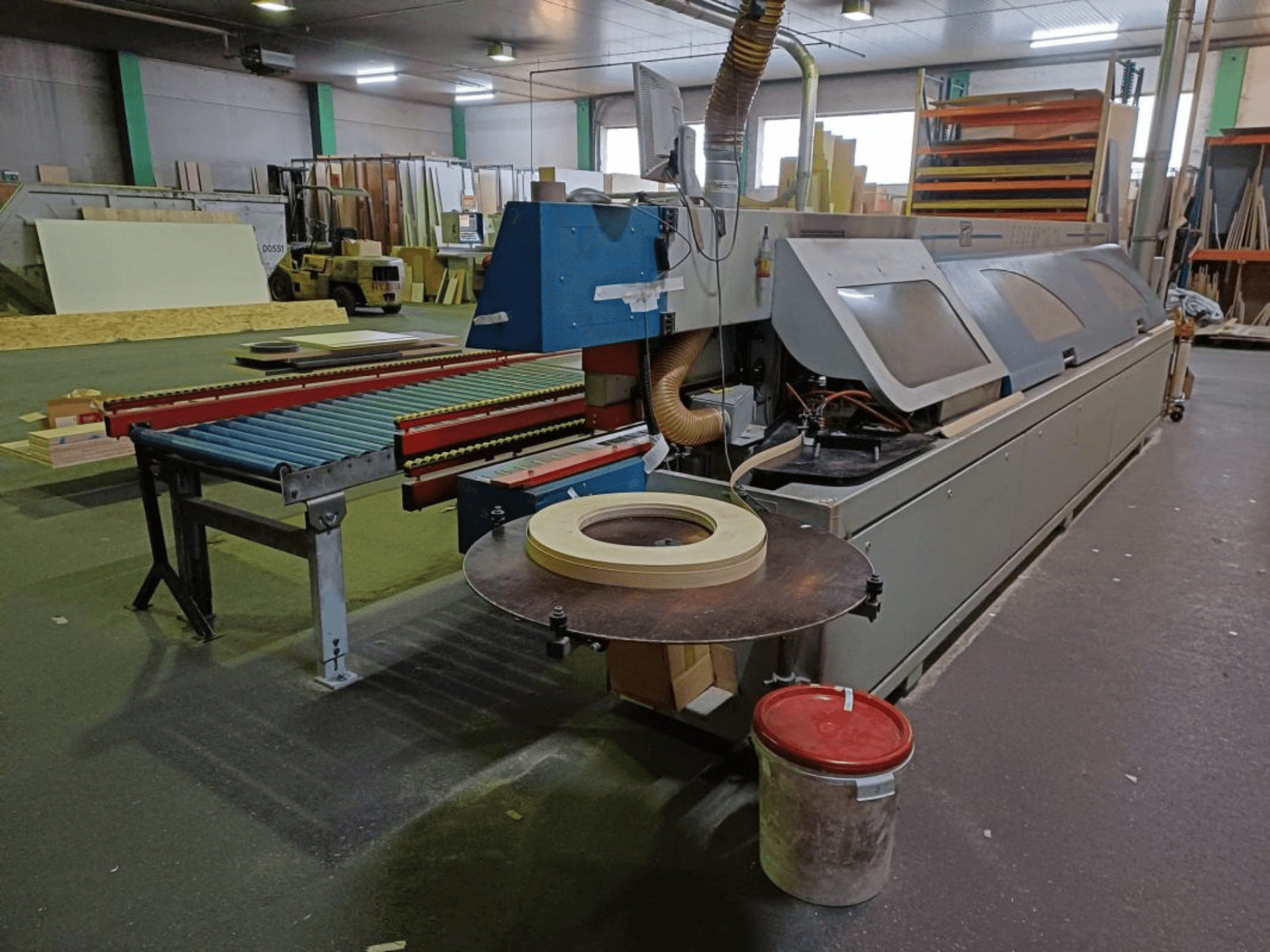

OTT - TWISTERAT-EDG-OTT-2005-00001

• Aanbrengen van lijm: Heet/koud smeltlijmproces; applicatieroller met synchrone en contrarotatie

• Randdikte: 0,3-10 mm

• Dikte werkstuk: 8-60 mm

• Werkstukbreedte: minimaal 70 mm

• Werkstuklengte: minimaal 150 mm

• Werkdruk: 6 bar

• Aanzetvermogen: 3,0 kW

• Aanvoersnelheid: 14-20 m/min

• Elektrische aansluiting: 3x 400 V, 50 Hz

• Afzuigbehoefte: 1x Ø180 mm bij 20 m/s = 35 m³/min

• Luchtsnelheid (minimaal): 20 m/s

• Persluchtverbruik: ca. 300 l/min

Verwerkingseenheden / apparatuur op de machine:

• Verbinden:

  • 2 x 2,2 kW, n=14.600, 250 Hz; twee toepassingsgestuurde werkspindels

• Combi-melt lijmunit:

  • Boven gemonteerde, verwisselbare trechter voor EVA, PUR smeltlijm of reinigingsgranulaat; trechterinhoud 2,5 l

• AKM (automatisch kantenmagazijn):

  • Automatisch kantenmagazijn met optische bewaking voor stroken met vaste lengten

• Afdekken:

  • 2 x 0,8 kW, n=12.000, 200 Hz; automatisch zwenkbaar 0°/5°; 2 HM zaagbladen Ø140 x 3,2 x 16, z=34

• Vlakfrezen:

  • 2 x 0,7 kW, n=12.000, 200 Hz; enkelzijdig aftasten; 2 hardmetalen indexeermeskoppen HF70, Ø70 x 20 x 16, z=4

• Fijnfrezen (schuine kant 15°/30°/45°):

  • 2 x 0,3 kW, n=12.000, 200 Hz; dubbelzijdig aftasten; 2 hardmetalen indexeerbare freeskoppen HF70, Ø70 x 20 x 16, z=4

• AWSR (radius R2-R5):

  • 2 snelwisselsets voor fijnfrees, 2 x 0,3 kW; 2 hardmetalen indexeerbare freeskoppen AR73 x 16 x 16, z=3, R2-R5

• AKF (kopieerfrezen):

  • Geautomatiseerd kopieerfrezen met twee afzonderlijke bewerkingsassen voor kopvlakken en radii in lengterichting; 2 x 0,37 kW, 12.000 tpm; gereedschap R1-R3

• Schraperblad:

  • 2 x hardmetalen schrapers, automatische voeding

• Oppervlakschraper:

  • 2 x hardmetalen schrapers, met fijninstelinrichting

• PU-set:

  • 5-voudige sproei-inrichting (2 x losmiddel, 1 x smeermiddel, 2 x reinigingsmiddel), fijnpolijstinrichting met doekschijf

• Kantreiniging:

  • 2 x 0,2 kW, n=2.800, 50 Hz, oscillerende borstels
