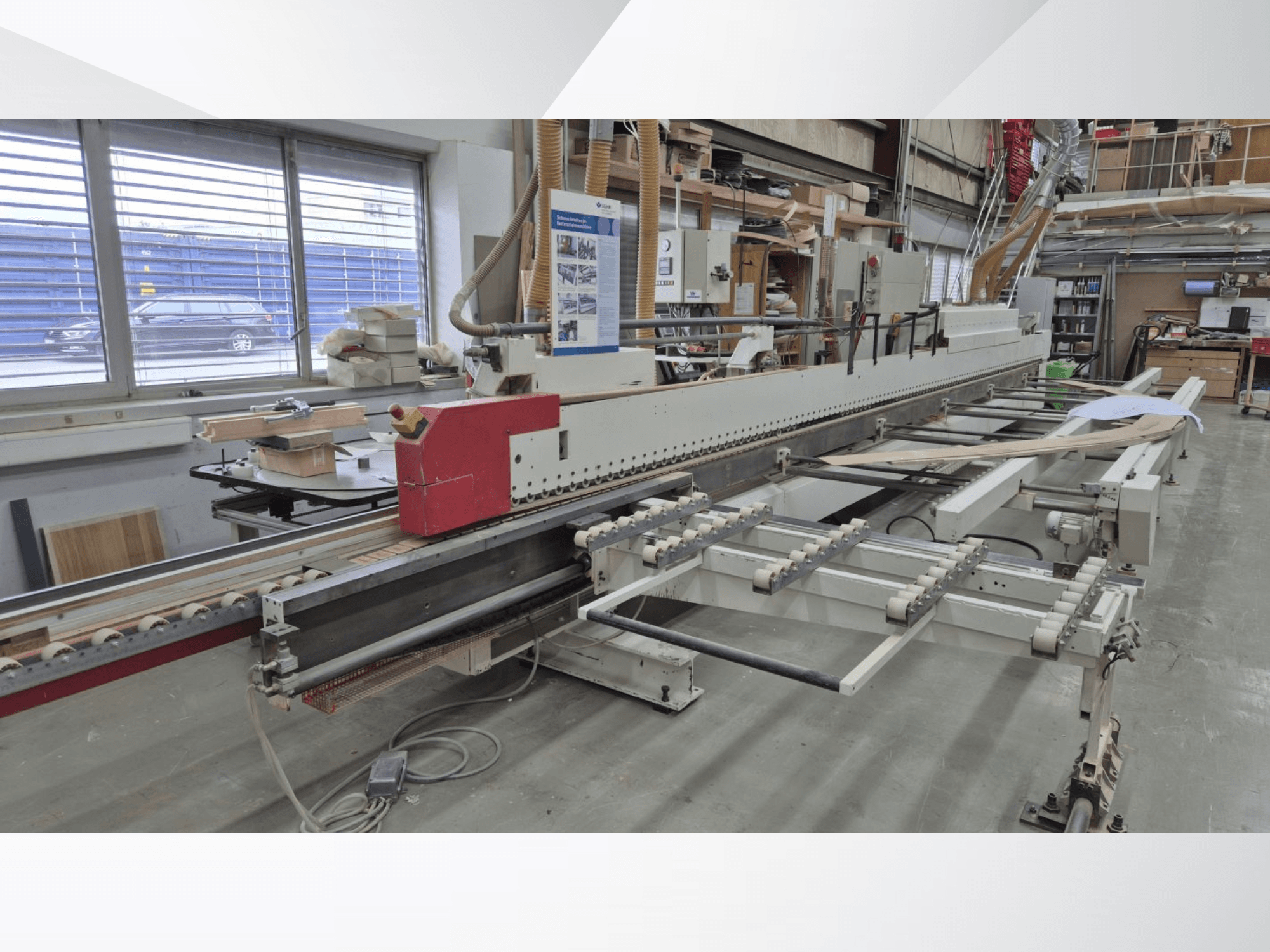

IMA - AVM/K/I/G80/822/S3R3L20DE-EDG-IMA-2003-00001

Vermogen spindelmotor:

1 voorfreesunit met 2 motoren van elk 3 kW

1 freesunit met 2 motoren van elk 1 kW

1 freeseenheid met 2 motoren, 660 W

Toerentalbereik spil: 12.000 tpm

Verwarmingsvermogen: 5,0 kW

Gebruikte enkelzijdige sponning- en kantenbandmachine

Bouwjaar: 2003

Voor frezen, kantenverlijming en nabewerking van een sponning – uitsluitend op geformatteerde / voorgefreesde deuren en deuren zonder sponning

Machine links (vaste aanslag aan de linkerkant)

Volledige bewerking in 3 doorvoeren:

Verticale rand: ca. 70 mm

Sponningverlijming: ca. 60 mm

Zwaar machineonderstel als drager voor de eenheden

Aandrijving voor een doorvoersnelheid van ca. 5-25 m/min., mechanisch traploos instelbaar

Transportketting met kunststof platen, ca. 80 mm breed, met automatische centrale smering

Handmatig in hoogte verstelbare boven druk met V-riem van 80 mm breed

Invoertafel

1 horizontale, handmatig verstelbare, onverwarmde invoergeleider

1 regelbare voorfreesunit, niet zwenkbaar, niet volgend

Lijmunit voor optioneel gebruik van rechte randen of softforming, door verwisseling van de lijmaanbrenginrichting

Kantmateriaal:

Strips: tot 1,3 mm

Rolmateriaal: 0,4–3 mm

Massief houten stroken: 6 mm

Max. strooklengte: 2550 mm

Striphoogte: 14–80 mm (afhankelijk van de lijmaanbreng)

Handmatige zijdelingse afstelling voor pneumatisch verstelbare lijmaanbreng

Handmatige hoogteverstelling van -15 mm tot +10 mm

1 lijmaanbrengsysteem 0,8 L, max. randhoogte 70 mm, rechte rand met pneumatische snelvergrendeling, Chem-Coat, elektronische temperatuurregeling

1 hotmelt-lijmaanbrengsysteem 0,8 L met snelvergrendeling, randhoogte max. 80 mm, zachte rand, Chem-Coat, met temperatuurregeling en besturingseenheid voor stroken

1 automatische Quickmelt-smeltlijmaanbrengunit

1 dubbel magazijn voor kantmateriaal tot 3,0 mm dikte, handmatig te monteren op het enkelvoudige spoelmagazijn

1 sponningvorm-drukzone voor het aandrukken van kantenmateriaal tot een sponning met:

een activeringsunit van 15 kW voor het opnieuw activeren van het kantmateriaal voor sponningvorming

een pneumatisch aangestuurd vormgereedschap voor de ondervouw

een pneumatisch aangestuurd vormgereedschap voor de volledige sponning

extra drukrollen voor de randgebieden met sponning

een elektropneumatische zijdelingse verplaatsingsinrichting voor de volledige drukzone

1 horizontale verstelling met mechanische digitale uitlezing

1 afkortunit voor 2 motoren, gemonteerd op de bovenste aandruk, voor het afkorten van de voor- en achterrand/stripuitsteek, voor het afkorten vlak of met afschuining

1 freeseenheid voor 2 motoren met hoogte- en zijdelingse sporing, voor vlak frezen van onder en boven, 30° draaibaar

1 freeseenheid voor 2 motoren met hoogte- en zijdetectie, voor fijnfrezen van onder en boven, 30° draaibaar

Opmerking: De technische gegevens en beschrijvingen zijn overgenomen uit de orderbevestiging van dat moment. De informatie is uitsluitend bedoeld ter informatie en is niet bindend
