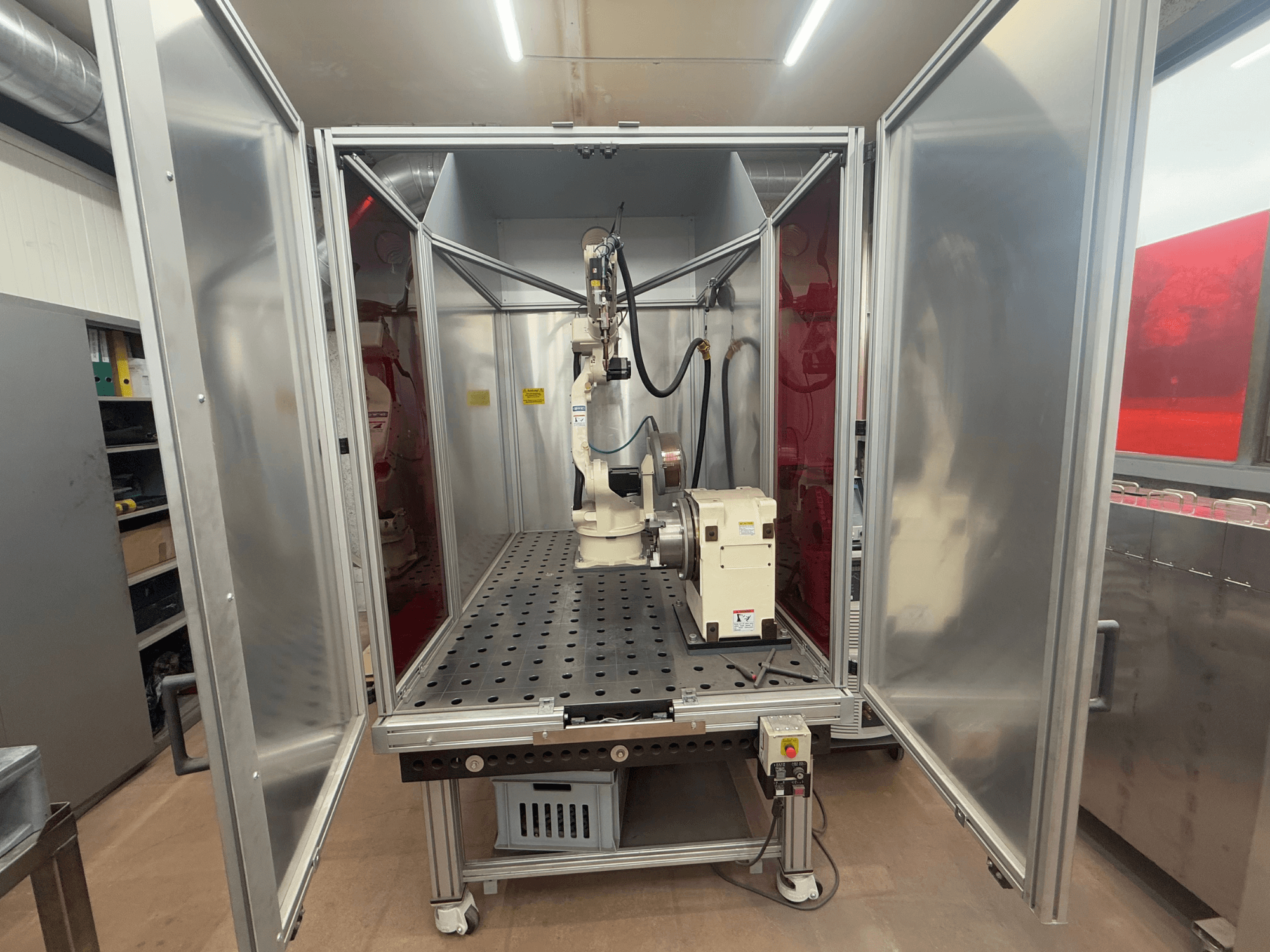

OTC Daihen - EASY ARC V02.04CH-WEL-OTC-2019-00001

- Type systeem: Mobiele robotlascel (EasyArc)

- Robot Kinematica: 6-assige verticale gelede robot

- Robot Laadvermogen: 6 kg (Max. belasting bovenarm: 10 kg)

- Robot Werkbereik (P-punt): Straal 1.445 mm

- Robotherhaalbaarheid: ±0,08 mm (pad), ±0,2 mm (punt)

- Aandrijfsysteem robot: AC Servomotor

- Gewicht robot: 145 kg

- Model lasstroombron: OTC Daihen Welbee Inverter P400 (MIG/MAG, gasgekoeld)

- Netspanning stroombron: 3 x 400 V / 50 Hz (+/- 15%)

- Nominaal ingangsvermogen stroombron: 18,2 kVA

- Lasstroombereik: 30 - 400 A

- Bereik lasspanning: 12 - 34 V

- Inschakelduur stroombron: 400 A bij 30%

- Robotbesturing: OTC Daihen FD11 (Model: EAFDB6-S000, Nominaal vermogen: 3.1 kVA, Fasen: 3, Spanning: 400 V, Frequentie: 50/60 Hz, Massa: 60 kg)

- Veiligheidsbehuizing: Lichtgewicht beschermende behuizing met instel- en laaddeuren voorzien van elektrische veiligheidsvergrendelingsschakelaars

- Lastafel: Geïntegreerde lasplaattafel met gatenpatroon, voorbereid voor opspanelementen (Afmetingen: ~2.200 mm breed x 1.100 mm diep, Gewicht: ~600 kg, Draagvermogen: ~1.000 kg)

- Tafel mobiliteit: Poten uitgerust met zwenkbare geleiderollen en blokkeerremmen

- Horizontale roterende klepstandsteller: OTC Positioner PB Type (Max. laadvermogen 250 kg, Rotatiesnelheid 26°/s, Koppel 205 Nm, Herhaalbaarheid ±0,1 mm, Gewicht 110 kg, centrale boring in flensplaat voor mediatoevoer)

- Omgevingscondities: Bedrijfstemperatuur 0-45 °C, vochtigheid 20-80% (niet-condenserend)

- max. 100 bedrijfsuren

- 1 elektronische as is defect en moet worden gerepareerd
