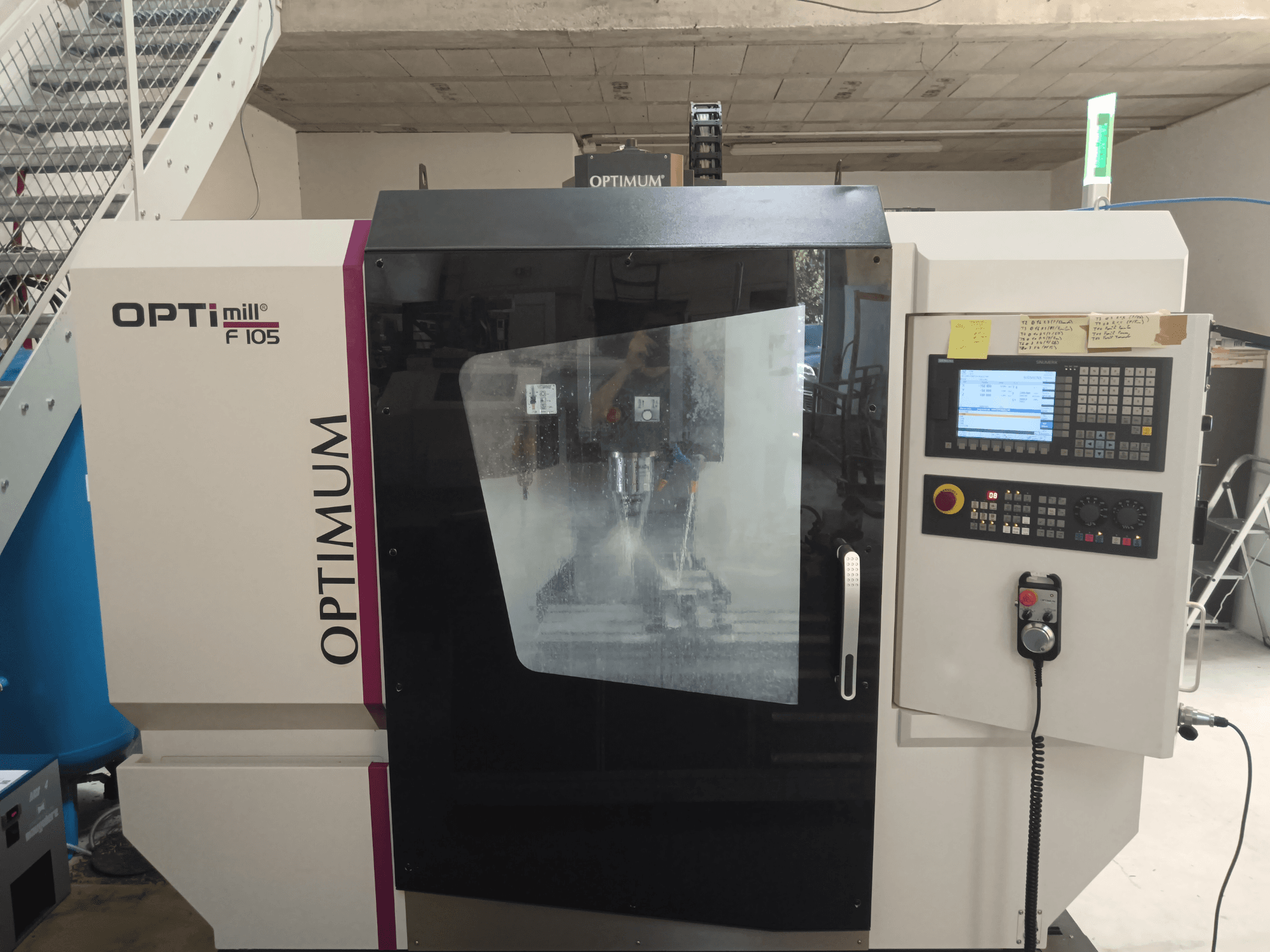

Optimum - Optimill F 105 FR-MIL-OPT-2023-00001

Elektrische aansluiting: 3 x 400 V ~ 50 Hz, 15 kVA

Spindel:

• Vermogen S1: 7,5 kW

• Vermogen S6-30%: 11 kW

• Koppel S1: 48 Nm

• Koppel S6-30%: 70 Nm

Smering / koelsysteem:

• Vermogen koelvloeistofpomp: 650 W

• Tankinhoud: 120 L

Perslucht:

• Min. aansluiting: 0,6 MPa (6 bar)

• Persluchtverbruik: 0,1 - 0,15 m³/h bij 0,6 MPa

• Aanbevolen luchtkwaliteit: ISO 8573.1 klasse 2

• Luchtverbruikers: gereedschapswisselaar vooruit/achteruit; klemmen/losklemmen van gereedschap; optionele draaitafelklemming

Perslucht service unit:

• Afvoerfilters: 40 μm

• Behuizing: Polycarbonaat

• Max. druk: 1,5 MPa

• Aanbevolen olie: ISO VG32

• Hoeveelheid smeermiddel: 90 ml

• Ontwatering: handmatig

• Schroefdraad luchtaansluiting: 3/8"

Asbewegingen:

• Z-afstand spindel-tafel: 100 - 600 mm

Nauwkeurigheid:

• Herhalingsnauwkeurigheid: ±0,008 mm

• Positioneernauwkeurigheid: ±0,01 mm

Koppels servomotor:

• X: 8 Nm

• Y: 8 Nm

• Z: 11 Nm

Tafel:

• Afmeting: 800 x 320 mm

• T-gleuven (grootte/aantal/steek): 14 / 3 / 100 mm

• Max. voedingssnelheid: 10.000 mm/min

Gereedschapwisselaar:

• Posities: 12

• Max. gereedschapdiameter: 70 mm

• Max. gereedschapslengte: 300 mm

• Wisseltijd gereedschap: 7 s

Omgevingscondities:

• Bedrijfstemperatuur: 19 - 21 °C

• Relatieve vochtigheid: 5 - 80% niet-condenserend

• Druk: 700 - 1060 hPa

• Opslagtemperatuur: 5 - 45 °C
