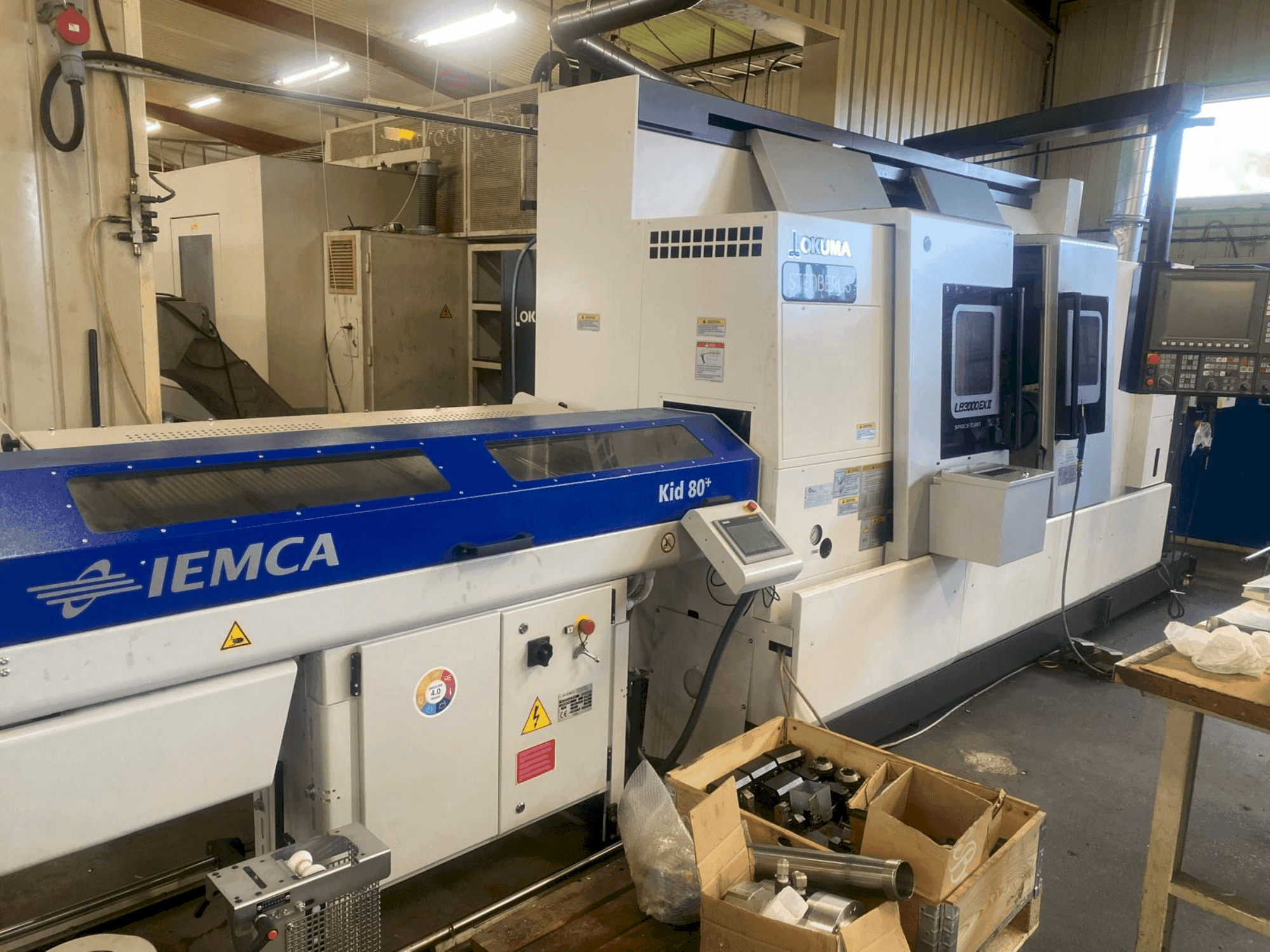

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Afstand tussen de spilpunten: 1085 mm

• Maximale draaidiameter: 340 mm

• Staafcapaciteit door de trekbuis van de hoofdspil: 80 mm

• Boring van de subspil: 63 mm

• Staafcapaciteit door de trekbuis van de subspil: 52 mm

• Toerental van aangedreven gereedschappen: 45–6000 tpm

• Besturing: Okuma OSP P300L (OSP Suite), 15"-scherm

• Configuratie: Hoofdspil (links) + subspil (rechts), Y-as, revolverkop met aangedreven gereedschappen (radiale gereedschapsopname)

• Max. draaidiameter: 340 mm

• Spiltoerentallen:

  • Links (hoofdspil): 42–4.200 tpm

  • Rechts (subspil): 50–6.000 tpm

• Spilmotoren:

  • Links (hoofdspil): PREX 30/22 kW

  • Rechts (hulpspil): PREX 11/7,5 kW

• Speciale hoofdsnijkop (optie 'Big Bore'): Ø 91 mm, neus JIS A2-8, 42–4.200 tpm, PREX 30/22 kW, max. koppel 700 Nm

• Besturings-/bewakingsfuncties:

  • Spiloriëntatie

  • Bewaking van de snijbelasting (“Load Monitor”) selecteerbaar voor alle assen en spindels

  • One-Touch IGF M-E conversatieprogrammering

  • Bewaking van de standtijd van het gereedschap: op basis van het aantal werkstukken, de snijtijd of de snijbelasting; automatische wisseling naar een vervangend gereedschap of stop/alarm indien geen vervanging

• Machineopties: Extra spoeling voor linker geleidingsafdekkingen

Extra uitrusting

• 250 mm SMW-spanklauw op de hoofdspil

• 170 mm Kitagawa-klauwplaat op de subspil

• 6 sets zachte klauwen

• 4 rechte aangedreven gereedschapshouders

• 4 hoekige aangedreven gereedschapshouders

• 2 dubbele draaigereedschapshouders

• 4 boorstanghouders

• 8 standaard draaigereedschapshouders

• 8 rechte ER-houders met ongeveer 30 ER-spantangen

• Werkstukopspanning (spantangen)

  • SMW‑Autoblok BBD250‑77 / A8, hydraulische 3-klauwspankop

    • Inclusief: 1 set zachte bovenbekken, hydraulische cilinder VN170‑77, trekbuis binnendiameter 72 met cilinderflens

    • Max. toerental: 4.000 tpm; staafcapaciteit: Ø72 mm

  • Kitagawa B206 (Ø170 mm), hydraulisch 3-klauwspant

    • Inclusief: 1 set zachte bovenbekken, hydraulische cilinder SR1146, trekbuis/cilinderflens, uitwerper

    • Max. toerental: 6.000 tpm

• Werkstukverwerking

  • Werkstukopvangbak, zwenkbaktype, Ø 80 × L 150 mm, max. 5,8 kg

• Spaanbeheer

  • Cromar-spaanband voor LB3000 EX II C1000, lamellenuitvoer, afvoer naar rechts

• Staafaanvoer en interfaces

  • Stangtoevoerinterface (OSP P300L)

  • IEMCA KID 80+ staafaanvoer (SX – links) voor Okuma LB3000 EX II

    • Inclusief: 7" touchscreen HMI, mechanische/elektrische interfacekit, extra verlichtingskit, rolgeleidingsset voor ronde/zeskantstaven, spindelverlenging, staafduwer D=26 mm, staafduwer D=15 mm, papieren handleidingen

    • Accessoires: Vloerframe voor lengteverplaatsing in de Z-as; spilvoering/reductiebuis
