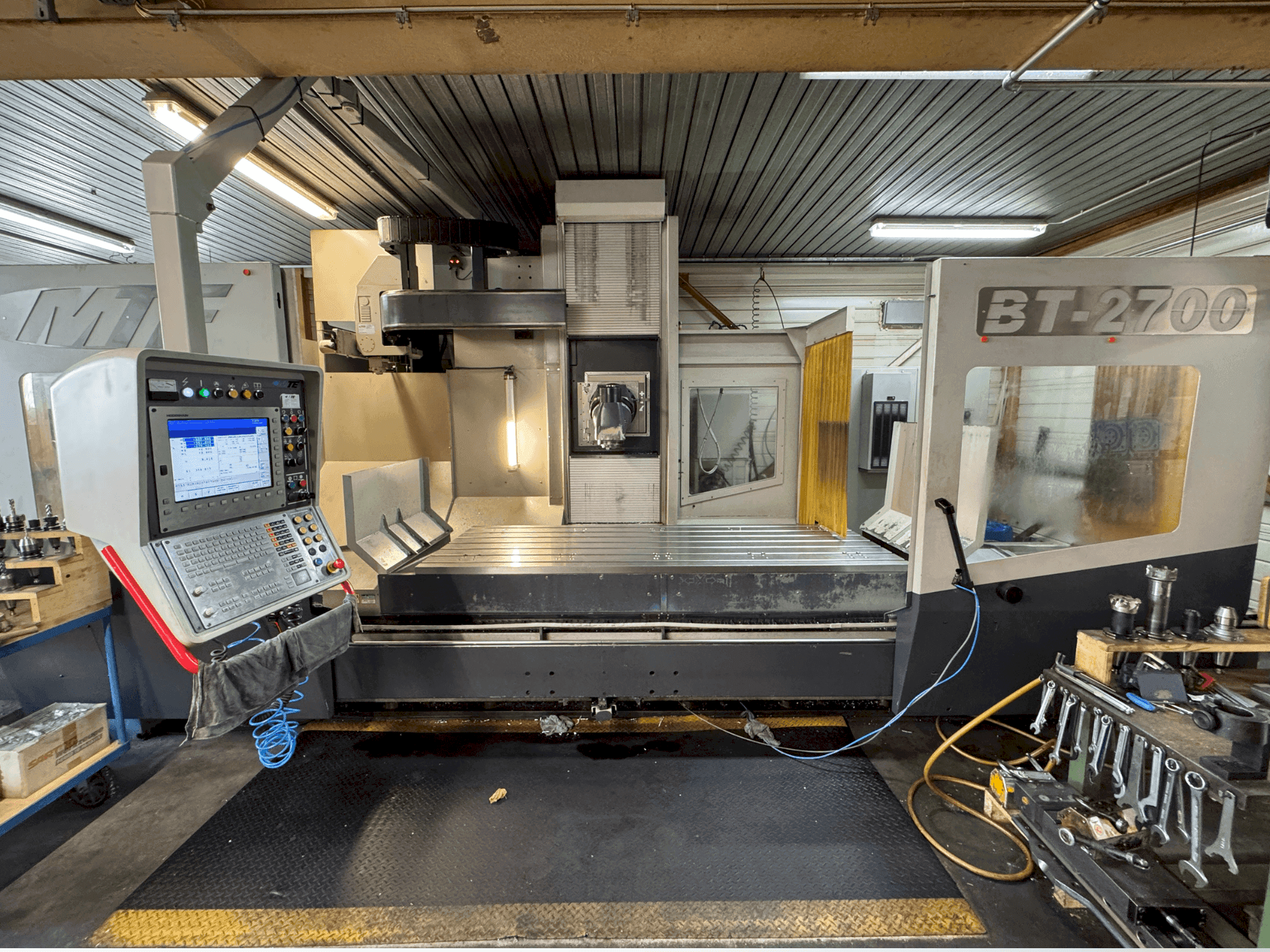

MTE - BT-2700DE-MIL-MTE-2015-00001

Aanvullend Materiaal

• - Hydraulisch systeem / Koeleenheid met temperatuurregeling / Koelsmeersysteem Controlekast met verlichting en airconditioning / Telescopische afdekking / Verlichting werkgebied / Veiligheidshekwerk en beveiligde toegangsdeur

Extra informatie

Voordelen van de machine

• Technische voordelen van de machine:
  • - Klemtafel/spanoppervlak lengte: 2700 mm / breedte: 1000 mm
  • - Maximaal aandrijfvermogen: 32 kw vanaf 198 omw/min / maximaal koppel: 1120 nm (constant tot 376 omw/min) / toerentalbereik: 0-6000 tpm / spiltoerentallen 6000 tpm: laag bereik 0-984 tpm, middelbereik 918-2456 tpm, hoog bereik 2404-6000 tpm
  • - Cnc-besturing met een 15,1" flatscreen en draaibare besturingspendel
  • - Op uren 32000

Extra informatie

• - Capaciteit/snelheid: X-as (verplaatsing in lengterichting): 2.500 mm Z-as (verticale verplaatsing): 1.250 mm (optioneel) Y-as (zijdelingse verplaatsing): 1.200 mm (optioneel) Spantafel/Spanoppervlak: Lengte: 2.700 mm Breedte: 1.000 mm Maximale transportbelasting: 9.000 kg Ontwerp: Diagonaal (zwenkt in 2 vlakken) Toerentalbereik: 0-6.000 omw/min Zwenk/zwenkposities: 2,5 x 1 (met Hirth tandwieloverbrenging) 144 posities diagonaalscharnier, 360 posities verticaalscharnier Gereedschapshouder: DIN 69871 AD Trekstift: DIN 69872 Vorm A Conus: DIN 69871 Spankracht gereedschap: 15.000 N Aandrijving Hoofdspil: Motor / Merk: Heidenhain hoofdspilaandrijving Maximaal aandrijfvermogen: 32 kW vanaf 198 omw/min Maximaal koppel: 1.120 Nm (constant tot 376 omw/min) Toerentalregeling/tandwiel: 3 snelheden (oliegekoeld) met automatische schakeling Spiltoerentallen 6.000 tpm: laag bereik 0-984 tpm, middenbereik 918-2.456 tpm, hoog bereik 2.404-6.000 tpm Asaandrijving Asaanzetten: Asaandrijfmotoren: Heidenhain (digitale aandrijvingen) Maximale ijlgang: (X/Y/Z-assen) 25.000 mm/min Maximale werkaanzet: (K/Y/Z-assen) 15.000 mm/min Maximale gemiddelde versnelling: 2 minuten* Maximale aanvoerkracht: (X/Y/Z-as) 21.500 N Asaandrijfsystemen: X-as (langs) Kogelomloopspil (voorgespannen) ® 63x40mm Z-as (verticaal) Kogelomloopspil (voorgespannen) © 50x20mm Y-as (dwars) Kogelomloopspil (voorgespannen) ® 50x20mm Opspantafel/tafelblad: Aantal T-sleuven: 7 Afmetingen T-sleuven: mm22 H12 Referentiesleuf: mm22 H 7 Afstand T-sleuven: 140mm Benodigde ruimte: Lengte ongeveer Hoogte ongeveer Breedte ongeveer BT 2700 (bij = 1250mm) (bij Y= 1200mm) Machinegewicht: Gewicht BT 2.700kg Aangesloten last: ca. 7.200 mm (zonder dwarstransporteur + 1.280 mm) ca. 3.250 mm (zonder gereedschapswisselaar) ca. 4.900 mm ca. 18.500 mm KVA ca. 45 Basis machine-uitrusting: HEIDENHAIN ITNC 530 (HSCI) CNC besturing met 15,1" flatscreen en zwenkbare besturingspendel voor machinebediening voor en achter de machine. Het machinebed, de opspantafel, de machinekolom en het verticale zadel zijn gemaakt van GG30 gelamelleerd grafietgietijzer om de dempingseigenschappen te verbeteren. De freesslede is gemaakt van hoogwaardig GJS-500 sferoïdaal grafietgietijzer voor maximale stijfheid en dus maximale mechanische precisie van de slede-as. Automatische freeskop van gietstaal (GS 60) met een diagonaal ontwerp, kantelbaar, 2,5° / 2,5° (optioneel 2,5° x 1°) en een toerental van 4.000 tpm (optioneel 3.000/6.000 tpm). Spindeloriëntatie via de NC-besturing Oliegekoelde hoofdspindeltandwielkast, 3 trappen met automatische schakeling, een maximaal vermogen van 32 kW en een maximaal koppel van 1.520 Nm De tandwielen in de tandwielkast zijn schuin vertand. De tandwielen zijn gemaakt van chroomnikkelstaal, gehard en precisiegeslepen. INA lineaire rollagergeleidingen in alle 3 de assen X-as (lengtes): 10 eenheden, type: INA RUE 45 EL Z-as (verticaal): 4 lagers, type: INA RUE 55 EL Y-as (dwars): 8 eenheden, type: INA RUE 45 EL en extra vlakke geleidingen als dempingssledes Hydraulisch systeem: Rexroth Koeleenheid met temperatuurregeling voor koeling van de tandwielkastolie. Hoofdspilaandrijving en asaandrijvingen via Heidenhain draaistroommotoren (digitaal) Heidenhain lineair meetsysteem (0. 001 mm) in alle assen.001 mm) in alle assen Hydraulisch contragewicht in de verticale as Freessledes boven en onder de verticale as zijn afgesloten met een rolkap ter bescherming van het achterste machinecompartiment Verticale assen (in het achterste machinecompartiment) boven en onder het verticale zadel zijn afgesloten met een balgkap ter bescherming van de geleidingen, de kogelomloopspil en het meetsysteem tegen verontreiniging, Automatische centrale smering van de assen en kogelomloopspillen Koelsmeersysteem voor koelsmering van buitenaf naar de bewerkingsgereedschappen Besturingskast met verlichting en airconditioning Telescopische afdekking ter bescherming van de geleidingen en aandrijfeenheden in de X-as Draagbaar elektronisch handwiel, "Heidenhain HR-410" met askeuze Automatische temperatuurcompensatie Extra elektrisch voetpedaal voor handmatige gereedschapswissel Spatbescherming aan 4 zijden met een groot kijkvenster. De schuifdeuren aan de voorkant van de machine kunnen over de hele lengte van de opspantafel geopend worden. Extra schuifdeur aan de achterkant van het werkgebied. De schuifdeuren zijn uitgerust met veiligheidsschakelaars conform CE-voorschriften en geïntegreerd in het noodstopcircuit van de machine. Veiligheidshekwerk Fell Beschermt het achterste gedeelte van de machine met een beveiligde toegangsdeur Verlichting van het werkgebied Verfafwerking: grafietgrijs RAL 7024 / agaatgrijs RAL 7038 Uitbreiding van de verticale verplaatsing van de machine van Z = 1000 mm naar Z = 1250 mm Uitbreiding van de dwarsverplaatsing van de machine van Y = 1000 mm naar Y = 1200 mm Automatisch zwenkbare freeskop in diagonaal ontwerp, met verdeling 2,5°x 1° (Hirth tandprofiel) Toerental 6.000 tpm BIG Plus freesspindel: De gereedschapsspil is uitgerust met een gelijktijdig conus- en vlakcontact voor het gereedschap Luchtkoeling door de spindel: Als alternatief kan perslucht worden toegevoerd voor het koelen van het gereedschap via het gereedschapscentrum (IKZ) in overeenstemming met DIN 69871 Form AD. Luchtkoeling via koelnozzles (extern): Luchttoevoer naar het gereedschap/werkstuk als alternatief voor de koelmiddeltoevoer via externe koelmiddeltuiten op de gereedschapsspil Minimale hoeveelheid smering Lubrix-systeem: Als alternatief kan via het gereedschapscenter (IKZ) een olie-luchtmengsel worden toegevoerd conform DIN 69871 Form AD voor koeling en smering van het gereedschap. Automatische gereedschapswisselaar HN: Machine-uitvoering met automatische gereedschapswisselaar gemonteerd op de machinestandaard. Max. gereedschapsdiameter: Max. gereedschapsdiameter met vrije ruimte in het magazijn: 125 mm 250 mm Max. gereedschapslengte: 380 mm Max. gereedschapsgewicht: 20 kg Spanentransporteur: Spanentransporteur gemonteerd in de lengterichting van de machine tussen de machinestandaard en de opspantafel, scharnierend bandontwerp. Uitwerpen rechts. Tweede spanentransporteur: Spanentransporteur gemonteerd in de lengterichting van de machine vóór de machinetafel, scharnierend bandontwerp. Uitwerpen rechts. Dwarsafvoerband: Om de totale lengte van de machine met 1300 mm te verminderen door het gebruik van een dwarstransporteur in scharnierend bandontwerp aan de linkerkant met uitwerping aan de achterkant. Eenvoudige spatbescherming: De machine is uitgerust met een eenvoudige spatbescherming in plaats van de standaard veiligheids- en spatbescherming: Grote schuifdeuren met kijkvensters zijn gemonteerd aan de voor- en rechter achterkant van de machinetafel. HH TS 460 radiotastersysteem: Heidenhain TS632 radiografisch meetsysteem maakt betrouwbaar elektronisch meten en uitlijnen van werkstukken in alle posities van de freeskop mogelijk dankzij onbeperkte signaaloverdracht van radiogolven met behulp van praktische meetcycli. - TS460 radiotastersysteem Bidirectionele activering Steile conus DIN69871 SK40 M4 tasterpen (keramische as), lengte = 53 mm - Radio-ontvanger Flexibele antenne met TNC-connector, aansluitkabel (2 m) met connector voor Heidenhain besturing i TNC 530 HSCI aansluiting X 112
