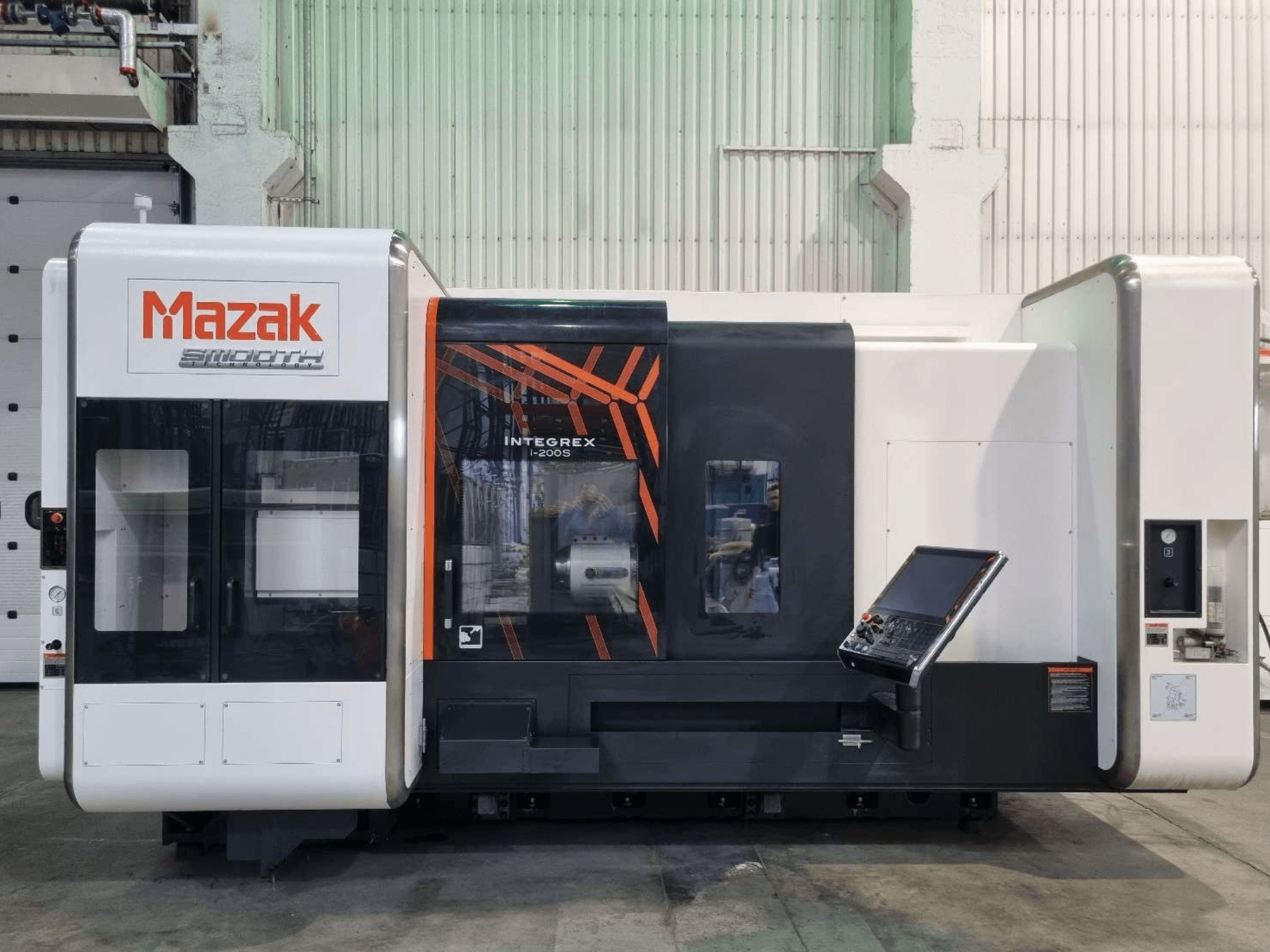

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Bedrijfstijd: Ca. 68 uur

• Beschikbaarheid: Onmiddellijk

• Belangrijkste mogelijkheden:

  • Volledig 5-assig simultaan bewerken

  • Hoofdspil + tweede spil

  • Freesspindel met automatische gereedschapswisselaar

  • Compleet draaien en frezen in één opstelling

• Capaciteit en werkbereik

  • Max. zwenkbereik: Ø658 mm

  • Zwenken over dwarsslede: Ø658 mm

  • Max bewerkingsdiameter: Ø658 mm

  • Max. bewerkingslengte: 1519 mm

  • Barcapaciteit (hoofdspil): Ø102 mm

  • Bar capaciteit (tweede spindel): Ø65 mm

  • Max steunmassa (hoofdspil): 650 kg

  • Max. steunmassa (tweede spindel): 300 kg

• Hoofdspil (HD1)

  • Spanboormaat: 12"

  • Asgat: Ø112 mm

  • Motorvermogen: 22 / 18,5 kW

  • Koppel: 883,3 / 716,2 Nm

  • Acceleratietijd: 4.9 s

  • Luchtblaassysteem: Inbegrepen

  • Extra configuratie: Heavy-duty HD1 spindel; verwijdering van standaard spindelcilinder en klauwplaat

• Tweede spindel (HD2)

  • Klauwplaat: 8"

  • Max. snelheid: 5.000 tpm

  • Asgat: Ø76 mm

  • Motorvermogen: 18,5 / 15 kW

  • Koppel: 325 / 238 Nm

  • Acceleratietijd: 4.5 s

  • Fabrieksoptie: HD2 spindelsynchronisatiefunctie

• Freesspindel

  • Max. toerental: 12.000 tpm

  • Motorvermogen: 24 kW

  • Koeling: Olie & lucht

  • Gereedschapinterface: HSK-A63 (T63)

  • 90° indexeertijd: 0,5 s

  • Versnelling: 1.27 s

  • Smering: Olie & lucht

  • Capaciteit gereedschap:

    • O.D. draaigereedschap: □25 mm

    • I.D. draaigereedschappen: Ø40 mm

    • Freesgereedschappen: Max. Ø125 × 400 mm

• Asbewegingen

  • B: 1574 mm

  • Snel verplaatsen: X/Z 50 m/min; Y 40 m/min; W 30 m/min

• Gereedschapssysteem en magazijn

  • Gereedschapssysteem: CAPTO C6

  • Capaciteit gereedschapsmagazijn: 72 posities

  • Automatische gereedschapwisselaar: Inbegrepen

  • Functies: Detectie gereedschapbreuk in magazijn; Overbelastingsdetectie

• CNC-functies en software

  • Functiepakket 5-assige bewerking

  • Gereedschapsradiuscompensatie voor 5 assen

  • Cilindrische interpolatie

  • Interpolatie van polaire coördinaten

  • Synchroon tappen met freesspindel

• Koeling en voorbereiding

  • Gereedschapskoelmiddel: 7 MPa

  • Voorbereiding voor olienevelafzuigsysteem

• Highlights

  • Praktisch nieuwe staat met slechts ~68 bedrijfsuren

  • Zeer uitgebreide fabrieksconfiguratie

  • Volledig 5-assig simultaan bewerken

  • Hoofd- en subspilconfiguratie

  • CAPTO-magazijn met 72 gereedschappen

  • Productieklaar met aanzienlijke besparingen ten opzichte van nieuw

Extra uitrusting

• Spanen- en onderdelenbehandeling

  • Zijdelingse spanentransporteur - Consep-type

  • Onderdelentransporteur met band

• Staaftoevoer en werkstukhantering

  • Staafinvoerapparaat LNS QLS II

  • Interfacekit voor bareninvoer

  • Automatische onderdelenvanger

• Filtratie

  • SEI-FILTRATIE-eenheid

    • Serie: JT040

    • Model: 40/70-V-I-R-FM

    • Jaar: 2018

• Andere accessoires

  • Bevestigingsankers voor machine

  • 3-kleuren signaallamp machinestatus
