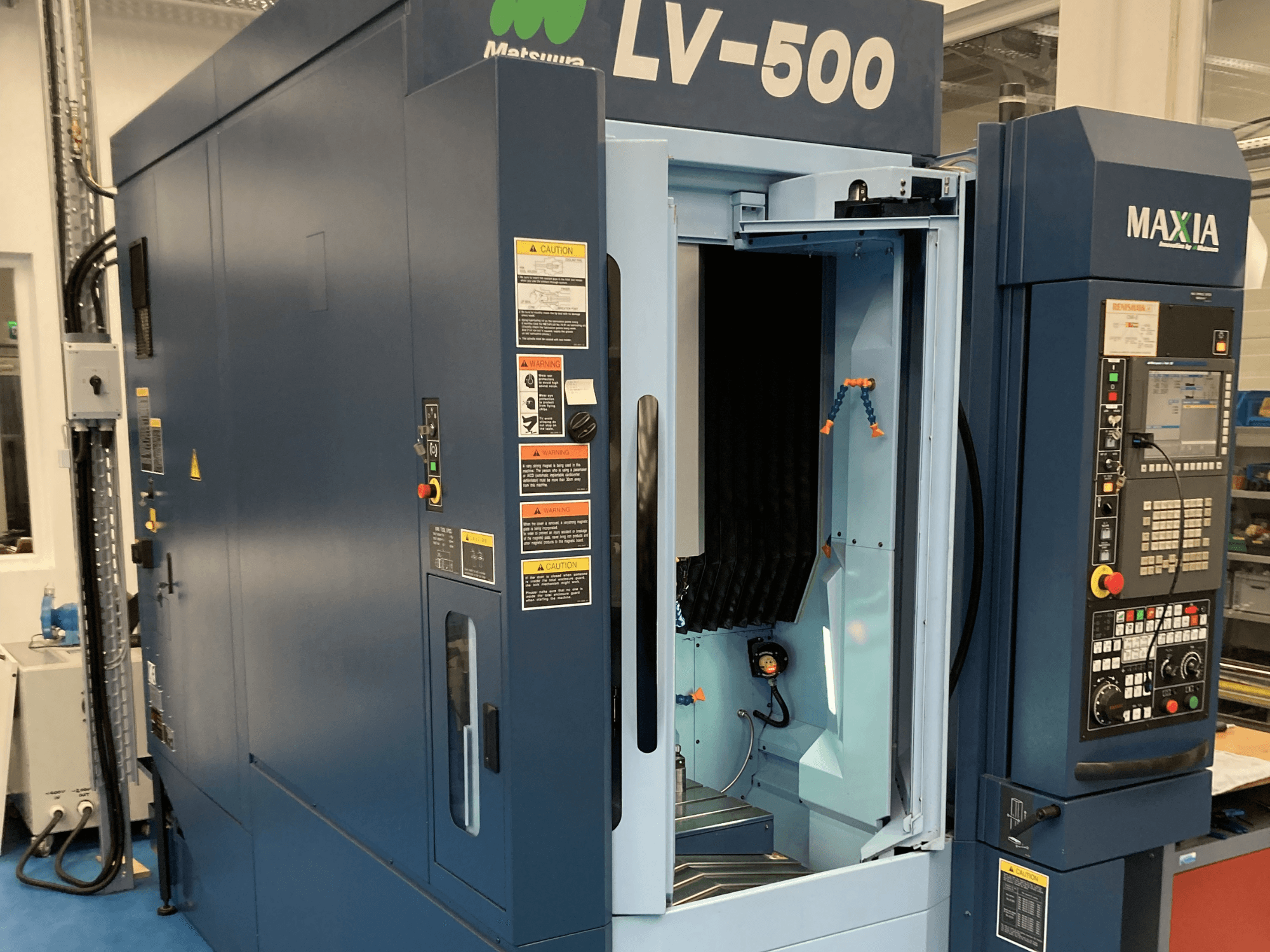

Matsuura - LV-500 HU-MIL-MAT-2017-00001

Besturing: L-Tech 30iB

Tafel:

• Afmeting: 540 × 350 mm

• T-gleuven: 18 mm (3 sleuven)

• Afstand tafel tot spilneus: 150 - 450 mm

Spindel:

• Conus: BT30 BIG-PLUS

• Motor: 7,5 / 15 kW

• Max. koppel: 8,86 Nm bij 15.000 tpm

• Directe aandrijving

Aanvoersnelheden:

• ijlgang (X/Y/Z): 90 / 90 / 90 m/min

• Snijsnelheid: 35.000 mm/min

• Minimale toename: 0,0001 mm

ATC (automatische gereedschapswisselaar):

• Gereedschap conisch: BT30

• Max gereedschapdiameter: 46 mm

• Max gereedschapslengte: 150 mm

• Tool-to-tool tijd: 2,2 s

• Spaan-tot-spaan tijd: 5,2 s

Nauwkeurigheid:

• Positioneernauwkeurigheid: ±0,001 mm

• Herhaalbaarheid: ±0,0005 mm

Benodigd vermogen:

• Stroomvoorziening: AC 200/220V ±10%

• Vereist vermogen: 35 kVA

• Frequentie: 50/60 Hz

• Luchtdruk: 0,54 - 0,93 MPa

• Luchtverbruik: 430 NL/min

Tankinhoud:

• Koelmiddel: 320 L

• Oliekoeler: 9.5 L

• Olie: 1,8 L

• Hydraulisch: 25 L

Standaard uitrusting:

• Spindeloliekoeler

• Koelvloeistof

• Spaanderspoeling

• Lineaire motorkoeler

• Schaalterugkoppeling

• Luchtdroger

• Gesynchroniseerd aftappen

• Werklamp

• Automatische vetsmering

• MIMS-systeem (Matsuura Intelligent Meister System)
