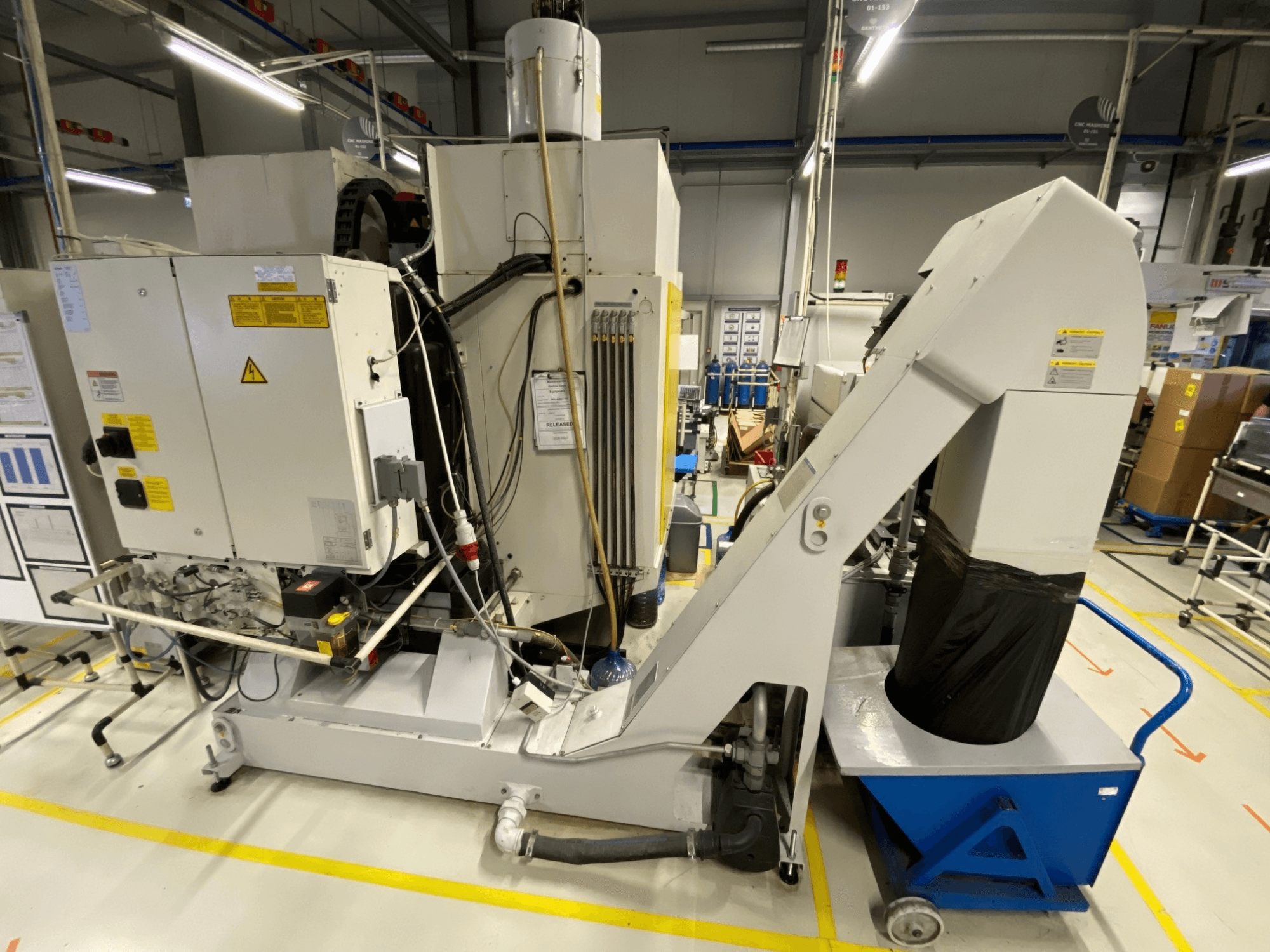

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Verplaatsingen en snelheden

• Snelverplaatsing (X/Y/Z): 48 m/min

• Aanzet (X/Y/Z): 1–15.000 mm/min

• Interferentieradius: 380 mm

• Afstand spilneus tot tafel: 350–680 mm

Tafel

• Klemoppervlak: 850 × 410 mm

• T-gleuven: 3

• Breedte T-gleuf: 14H14 mm

• Afstand tussen T-gleuven: 125 / 250 mm

• Hoogte tafel vanaf de vloer: 815 mm

• Max. werkstukgewicht: 250 kg

Spindel

• Diameter spindellager: 50 mm

• Max. koppel: 35 Nm (100% continu)

Gereedschapsmagazijn

• Aantal posities: 21

• Max. gereedschapsdiameter: 80 mm

• Max. gereedschapslengte: 200 mm

• Gereedschapsklemkracht: 2.200 N

• Max. gereedschapsgewicht: 2 kg/gereedschap

• Totale gereedschapsmassa: 23 kg

Snijcapaciteit

• Max. verspaningscapaciteit: 600 cm³

• Max. boordiameter: 20 mm

• Max. tapcapaciteit: M16

Voedingskrachten

• X-as: 2.700 N

• Y-as: 2.700 N

• Z-as: 5.400 N

Elektrisch

• Spanning/frequentie: 400 V / 50 Hz

• Aansluitvermogen: 22 kVA

• Benodigd vermogen: 17,6 kW

Beschikbare eenheden en bedrijfstijden

• Eenheid 1

  • FANUC-serienummer: P182ZL013

  • STAMA S/N: KMM 021.1705

  • Bedrijfsduur: 400 uur, 20 minuten en 5 seconden

• Eenheid 2

  • FANUC S/N: P1827L014

  • STAMA-serienummer: KMM 021.1704

  • Bedrijfsduur: 29.444 uur 47 min 12 sec

Extra uitrusting

• KNOLL KF 200/950-koelunit

  • Eenheid 1 S/N: 1347674

  • Eenheid 2 S/N: 1347675

• KNOLL 300 K-1 spaandertransporteur

  • Eenheid 1 serienummer: 1347673

  • Eenheid 2 S/N: 1347676
