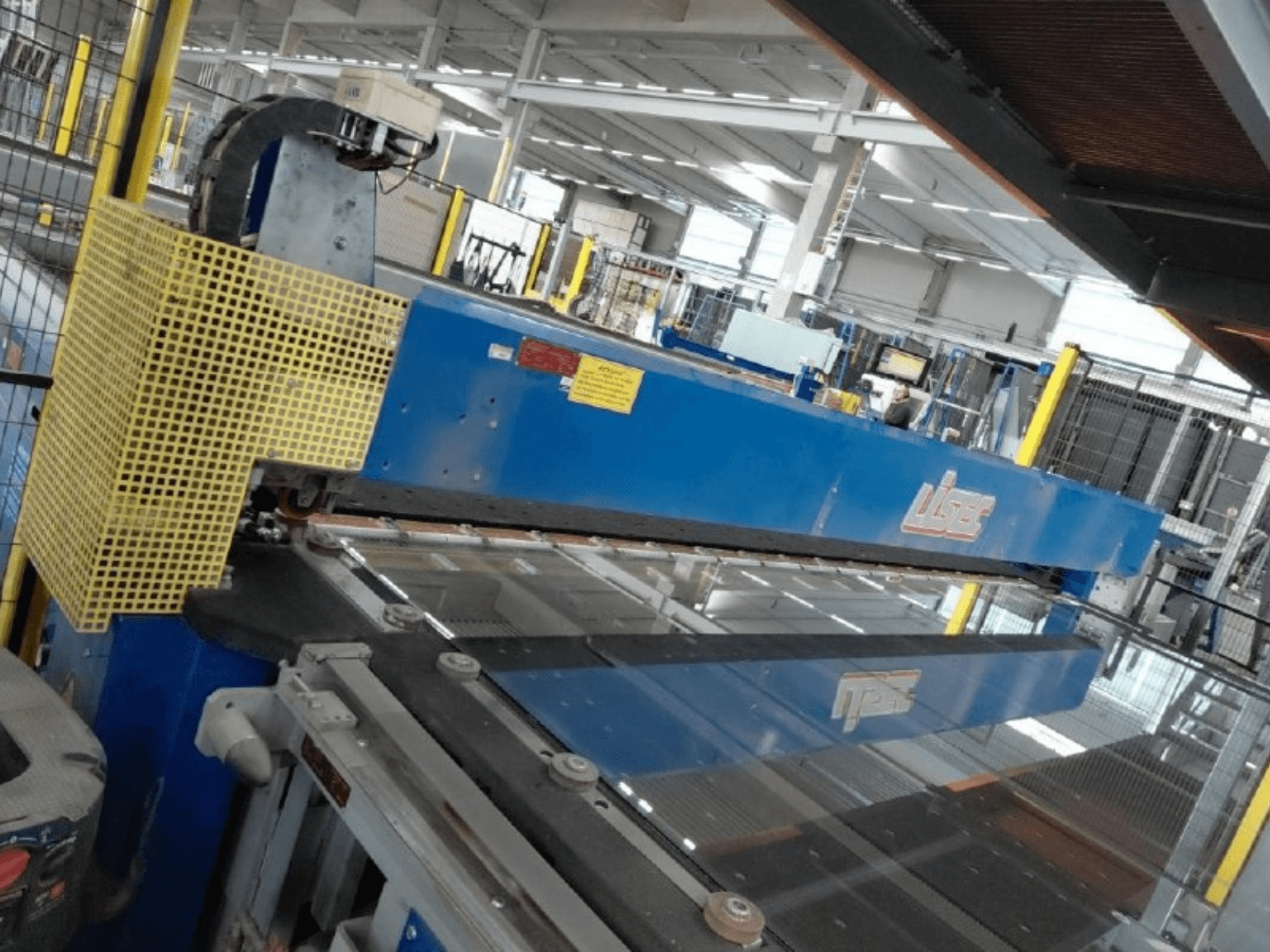

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Configuratie van de installatie: Gecombineerde automatische snijlijn voor floatglas en gelaagd veiligheidsglas (VSG) met modules voor het losbreken, transporteren en bijsnijden

- Systeemfabrikant: LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Bouwjaren (lijnintegratie): 2009 en 2016 (gemengde installatie)

- Bedrijfsstatus: Momenteel geïnstalleerd en in actieve productie (inspectie ter plaatse mogelijk)

- Standaard netspanning: 400 V / 50 Hz (3/N/PE~ 400 V, besturing: 24 V AC/DC)

- Werkdruk perslucht: 6,00 – 8,00 bar

- Totaal cumulatief geïnstalleerd gewicht: > 28.400 kg

OVERZICHT VAN DE MODULES EN INDIVIDUELE SPECIFICATIES:

1. VSG (gelaagd veiligheidsglas) verwerkingssectie:

- Pos 01: LISEC PTV-60/30RE (bouwjaar: 2009)

* Type: Snijmachine voor gelaagd glas (Verbundglasschneidanlage)

* Gewicht: 5.640 kg | Elektrisch: 400 V / 50 Hz

- Pos 02: LISEC VZ Linie 2 (bouwjaar: n.v.t.)

* Type: Assemblage-eenheid / lijnverbindingsafdeling

- Pos 03: LISEC LKT-45/45TS (bouwjaar: 2009)

* Type: Bewerkings-/ondersteunende luchtkussentafel

* Gewicht: 3.200 kg | Aansluitvermogen: 61,28 kVA | Luchtdruk: 8,00 bar

- Pos 04: LISEC VB-33 (bouwjaar: 2009)

* Type: Subassemblagelijn voor gelaagd glas

* Gewicht: 2.200 kg | Aansluitvermogen: 17,00 kVA | Luchtdruk: 6,00 bar

- Pos 05: LISEC FASV-33 (bouwjaar: 2016)

* Type: Geautomatiseerde snij- en verwijdermachine voor uitstekende PVB-folie

* Gewicht: Niet gespecificeerd | Aansluitvermogen: 0,83 kVA | Luchtdruk: 6,00 bar

- Pos 06: LISEC VB-33 (bouwjaar: 2016)

* Type: Snijmachine voor gelaagd glas

* Gewicht: 2.200 kg | Aansluitvermogen: 18,83 kVA | Luchtdruk: 6,00 bar | Max. belasting: 43 kg/m²

- Pos 07: LISEC AL-32/33N (bouwjaar: 2016)

* Type: Glasstop- en positioneringssectie

* Gewicht: 1.830 kg | Aansluitvermogen: 25,88 kVA | Luchtdruk: 6,00 bar

- Pos 08: LISEC BTA-20/26 (bouwjaar: 2016)

* Type: Horizontale transportband

* Gewicht: 1.020 kg | Aansluitvermogen: 6,08 kVA | Luchtdruk: 6,00 bar | Max. belasting: 50 kg/m²

2. Verwerkings- en overbrengingssectie voor floatglas:

- Pos 09: LISEC BTA-20/26 (bouwjaar: 2016)

* Type: Horizontale transportband

* Gewicht: 1.020 kg | Aansluitvermogen: 6,08 kVA | Luchtdruk: 6,00 bar

- Pos 10: LISEC BTA-40/26 (bouwjaar: n.v.t.)

* Type: Horizontale transport-/steuntafel

* Gewicht: Niet gespecificeerd | Elektrisch: Niet gespecificeerd

- Pos 11: LISEC BTA-20/26 (bouwjaar: 2016)

* Type: Horizontale transportband

* Gewicht: 1.020 kg | Aansluitvermogen: 9,05 kVA | Luchtdruk: 6,00 bar

- Pos 12: LISEC BTS-37/33 (bouwjaar: 2016)

* Type: Handmatige breektafel met geïntegreerde breekstaven

* Gewicht: 1.543 kg | Aansluitvermogen: 15,75 kVA | Perslucht: 6,00 bar

- Pos 13: LISEC LKT-10/33 (bouwjaar: 2016)

* Type: Horizontale luchtkussen-overzettafel

* Gewicht: 250 kg | Aansluitvermogen: 4,50 kVA | Luchtdruk: 6,00 bar | Max. belasting: 33 kg/m²

- Pos 14: LISEC BTA-40/26 (bouwjaar: 2009)

* Type: Horizontale transportband

* Gewicht: 1.154 kg | Aansluitvermogen: 2,30 kVA | Luchtdruk: 8,00 bar | Max. belasting: 50 kg/m²

- Pos 15: LISEC TBY-26/12 (bouwjaar: 2009)

* Type: Tussenliggende transportmodule

* Gewicht: 255 kg | Aansluitvermogen: 0,00 kVA | Luchtdruk: 6,00 bar

- Pos 16: LISEC RWF-33/25 (bouwjaar: 2009)

* Type: Rollen-/bandtransporteenheid

* Gewicht: 975 kg | Aansluitvermogen: 4,59 kVA | Luchtdruk: 8,00 bar

- Pos 17: LISEC BTA-30/33 (bouwjaar: 2009)

* Type: Horizontale bandtransporttafel

* Gewicht: 980 kg | Aansluitvermogen: 2,30 kVA | Luchtdruk: 8,00 bar

- Pos 18: LISEC RBA-25 (bouwjaar: 2009)

* Type: Subassemblage voor uitlijning en verwerking van drijflijnen

* Gewicht: 820 kg | Aansluitvermogen: 1,46 kVA | Perslucht: 8,00 bar

- Pos 19: LISEC TBX-33/12 (bouwjaar: 2009)

* Type: Transportband-/hefunit

* Gewicht: 290 kg | Aansluitvermogen: 0,00 kVA | Perslucht: 8,00 bar

- Pos 20: LISEC BTA-60/33 (bouwjaar: 2009)

* Type: Horizontale transporttafel met hoge capaciteit

* Gewicht: 1.560 kg | Aansluitvermogen: 18,22 kVA | Luchtdruk: 0,00 bar

- Pos 21: LISEC ARS-33 (bouwjaar: 2009)

* Type: Multidirectioneel kogeltransport- en positioneringsplatform

* Gewicht: 580 kg | Aansluitvermogen: Niet gespecificeerd | Luchtdruk: 8,00 bar

- Pos 22: LISEC ESL-60/30RS (bouwjaar: 2009)

* Type: Automatische CNC-snijbrug en -tafel voor floatglas

* Gewicht: 6.380 kg | Aangesloten vermogen: 14,90 kVA | Luchtdruk: 8,00 bar | Vollast: 21,50 A
