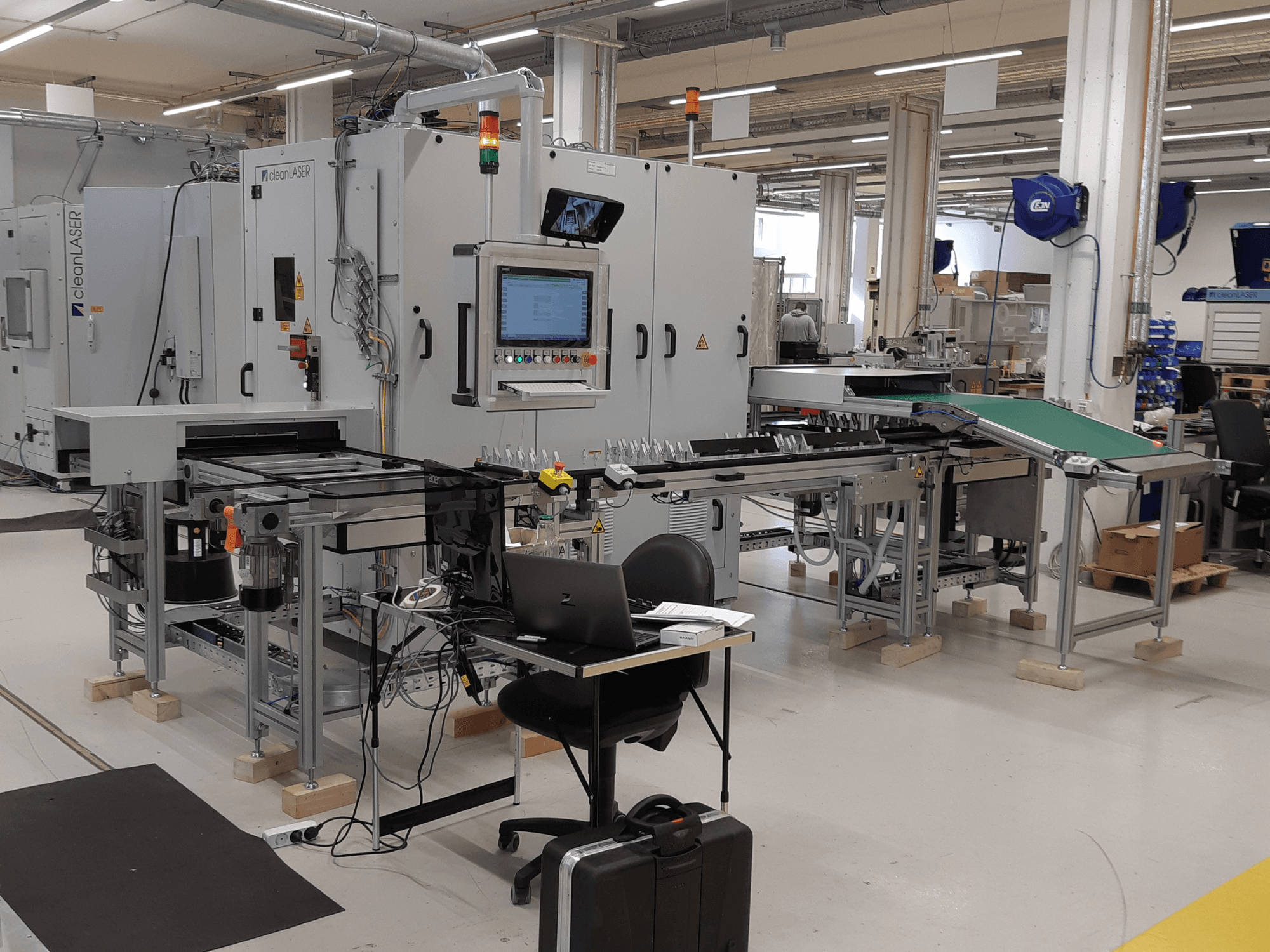

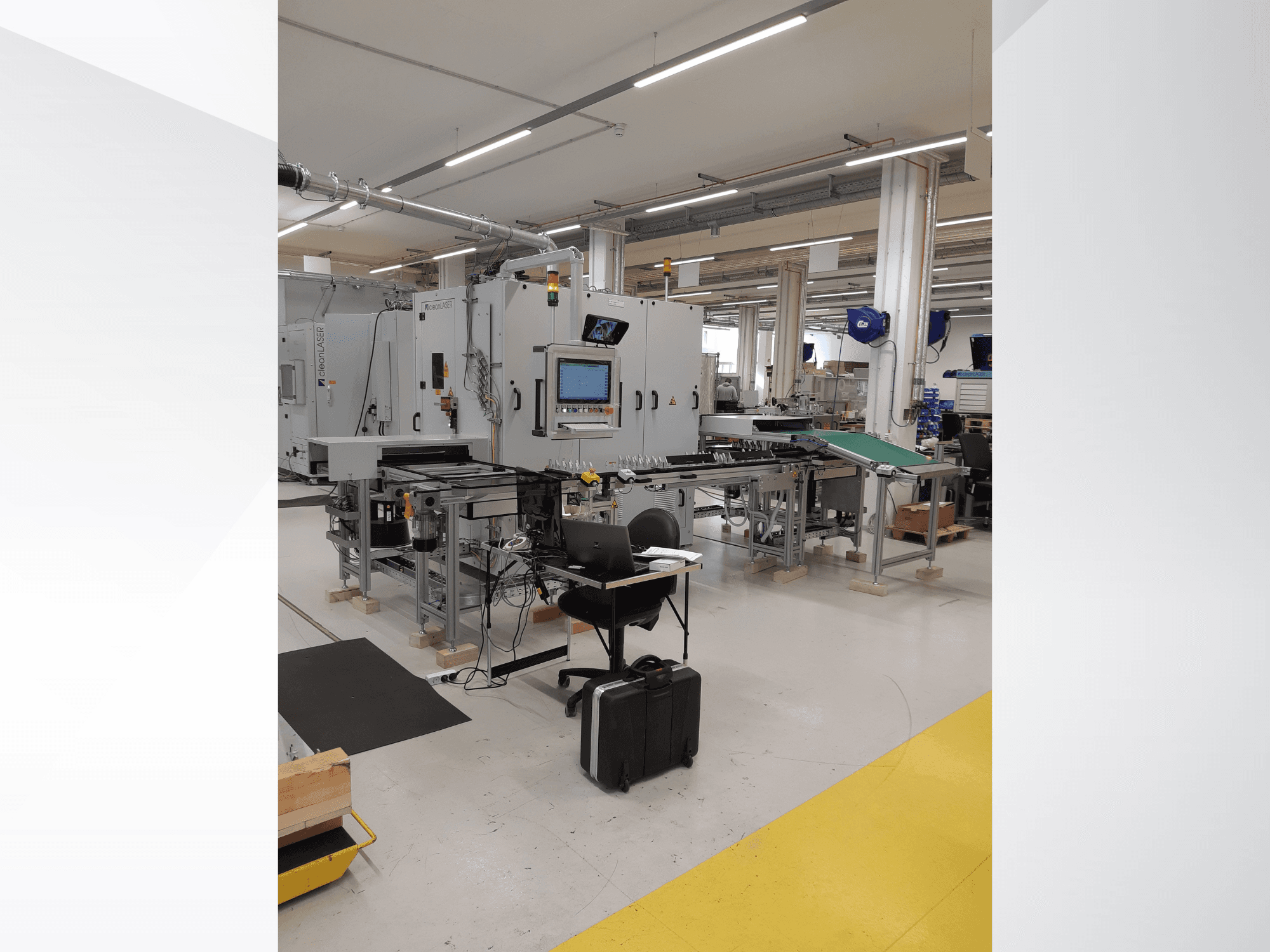

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Machinetype: Geautomatiseerde robotcel voor laserreiniging

• Toepassing: geautomatiseerde laserreiniging / oppervlaktebehandeling van metalen onderdelen

• Laserbron: cleanLASER CL600

• Lasertype: Q-geschakelde vezellaser

• Gemiddeld laservermogen: 600 W

• Golflengte: 1064 nm

• Laserklasse: Klasse 4 (laserbron)

• Classificatie van het complete systeem: laserklasse 1

• Laseroptiek: STAMP 25

• Scannertype: 2D-scanner

• Werkgebied: ca. 65 × 65 mm

• Objectief: f = 163 mm

• Rode positioneringslaser: Ja

• Pulsfrequentie: variabel

• Stralengeleiding: Volledig uitgelijnd stralepad

• Lengte externe vezel: ca. 8 m

• Aansluiting voor deurvergrendeling: Ja

• Diagnose op afstand: TCP/IP / USB

• Veldbusinterface: Profinet

• Software: cleanSTUDIO

• Software voor telediagnose: CLL Remote Diagnostics

• Robottype: 6-assige industriële robot

• Robotprogrammering: Teach-modus

• Robotgrijper: grijper voor één onderdeel

• Laadsysteem: handmatig laden

• Transportsysteem: Bosch T2-transportsysteem

• Buffersysteem: meerdere werkstukdragers

• Uitladen: Automatische transportband

• Lengte transportband: ca. 2 m

• Werkstukdrager: niet inbegrepen

• Ontworpen werkstuktypes: 2

• Afmetingen machine (B × D × H): ca. 2.035 × 2.200 × 2.215 mm

• Machineframe: gelast stalen basisframe

• Celconstructie: aluminium profielen

• Werktafel: aluminium plaat met T-gleuven

• Voordeur: klapdeur

• Schakelkast: geïntegreerde dubbele kast

• Kastbreedte: 1.200 mm

• Diepte kast: 800 mm

• Koelingseisen: Externe waterkoeling (<17 °C)

• Koelmachine: Cooler ONE Plus Air Rev. 2.0

• Omgevingstemperatuur: tot 38 °C

• Koeltype: luchtgekoeld

• Voeding: 400 V

• Bedieningstaal: Duits / Engels

Absorptie-/afzuigsysteem

• Afzuigsysteem: TEKA Maxi

• Motorvermogen: 3 kW

• Maximale luchtstroom: 500 m³/u

• Maximaal vacuüm: 1.000 Pa

Op verzoek zijn er meer foto's beschikbaar.
