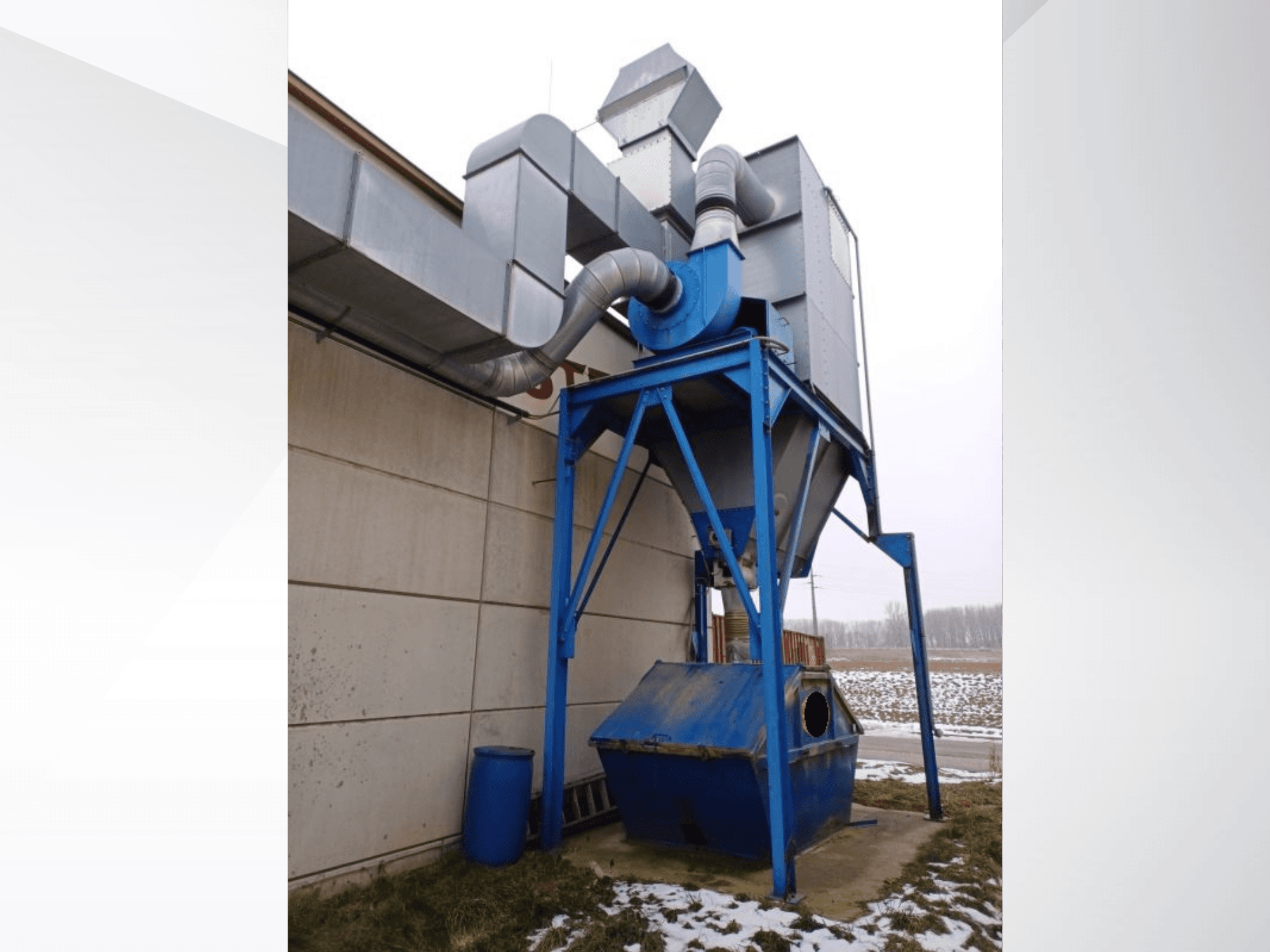

LBH - Suction systemAT-OTH-LBH-2002-00001

• Afvoerlucht/afvoerlucht (technische gegevens):

  • Kanaaldoorsnede: 700 x 700 mm

  • Snelheid afvoerlucht: 7,5 m/s

  • Uitlaatluchtsnelheid in werkplaats: <0,5 m/s

  • Geluidsdruk op 3 m van uitlaat (zomerbedrijf): 55 dB(A)

• Afzuigventilator:

  • Ontwerp: Riemaangedreven radiaalventilator (waaier statisch/dynamisch gebalanceerd)

  • Type: VSR-080-0450-K

  • Motorvermogen: 22 kW

  • Luchtstroom: 13.750 m³/h

  • Totale druk: 3000 Pa

  • Diameter hoofdleiding (ventilatorzijde): 450 mm

  • Afzuigsnelheid: 24 m/s

  • Geluidsdruk op 3 m: 78 dB(A)

• Tussenfiltersysteem:

  • Filtermedia: Polyester naaldviltslangen

  • Reiniging: 2 trilmotoren, elk 180 W / 3.000 min-1

  • Filteroppervlak: 155 m²

  • Belasting filteroppervlak: 88 m³/h per m²

  • Reststof in schone lucht: <0,2 mg/m³

  • Toepassingscategorieën: U, S, G

  • Installatie: Buiten met gegalvaniseerde weerbestendige bekleding

  • Aandrijvingen: Tandwielmotor voor schroeftransporteur 0,55 kW; tandwielmotor voor sluis (draaiklep) 0,55 kW

• Leidingsysteem (technische gegevens):

  • Hoofdleiding voor spaanafvoer: Ø459 mm

  • Luchtsnelheid bij afzuigpunten: 22-26 m/s

Extra uitrusting

• Leidingen en veiligheid:

  • Gegalvaniseerde afvoer-/uitlaatluchtkanalen

  • Geteste K90 brandklep bij muurdoorvoer

• Regeling/automatisering:

  • Frequentieomvormer (VFD) in schakel-/regelkast voor variabel luchtvolume

• Trillings-/geluidsisolatie:

  • Ventilator gemonteerd op trillingsdempers

  • Compensatoren aan zuig- en drukzijde

• Filterafvoer en -behandeling:

  • Schroeftransporteur (afvoerschroef) met wormwielaandrijving

  • Draaiklep (sluis) met rubberen afdichtingselementen; tandwiel/kettingaandrijving

  • Spanenopvangbak (onder filteruitlaat)

• Beveiligings- en veiligheidssystemen:

  • Blusleiding met straalpijpen, naar buiten en naar beneden geleid, eindigend met C-koppeling

  • Barstvoorzieningen (explosiebeveiliging) volgens VDI 3673

• Leidingen en aansluitmateriaal:

  • Gegalvaniseerd leidingnet met buizen, bochten, aftakkingen, klemmen

  • Overgangen/sleeves naar machines

  • Flexibele afzuigslangen met slangklemmen

  • Gegalvaniseerde afsluitkleppen voor ongebruikte afzuigpunten
