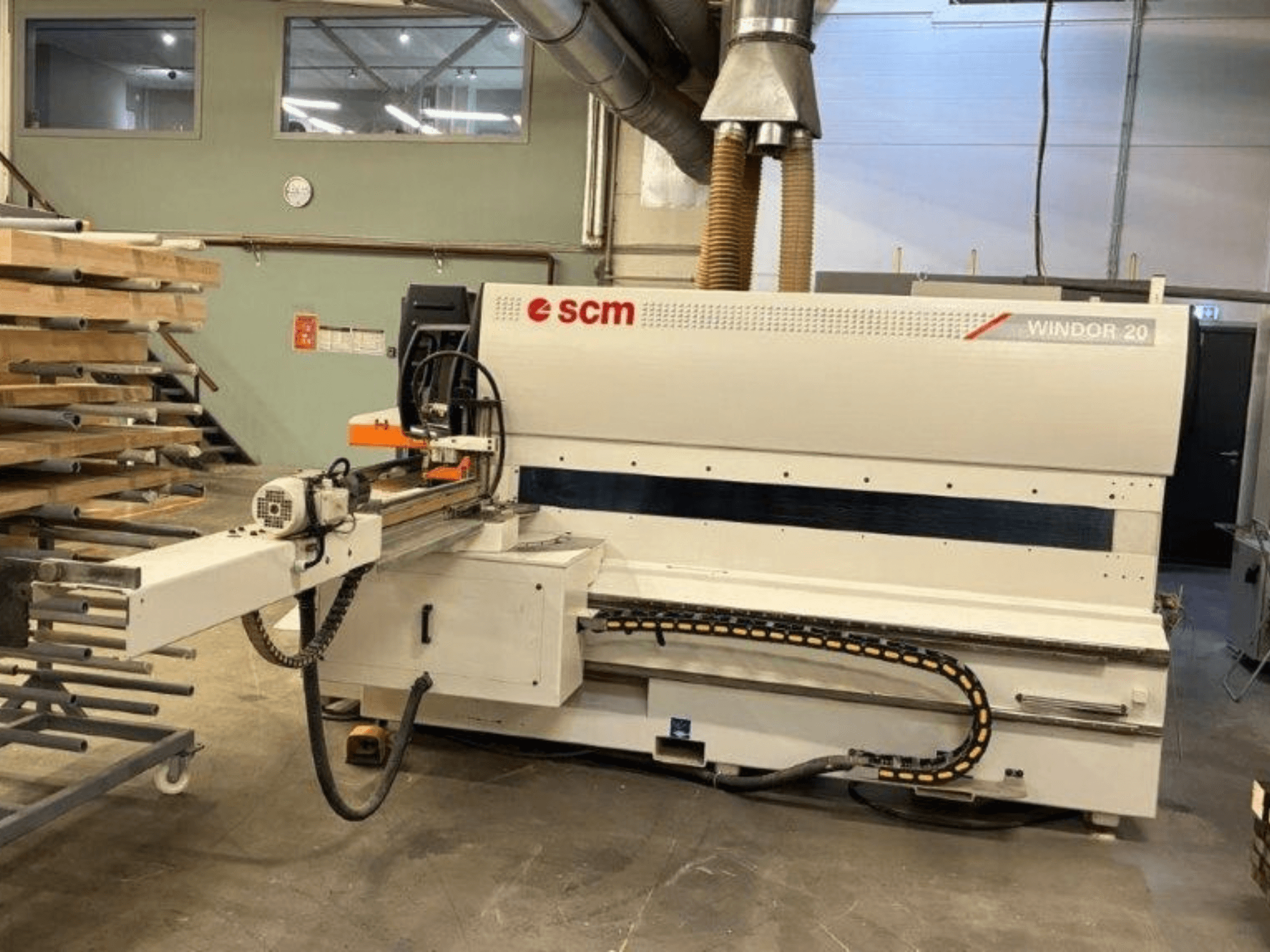

Windsor - SMC Windor 20LT-OTH-WIN-2005-00001

• Machinebeschrijving: Hoekbewerkingscentrum voor het enkelzijdig bewerken in dwars- en lengterichting van houten raam- en deuronderdelen

• Status/conditie: In werkende staat, onder stroom; kan worden bekeken en getest

• Lijn: 1088

• Lengte werkstuk: 200–2.800 mm

• Werkstukbreedte: 40–200 mm

• Dikte werkstuk: 30–140 mm

• Motor eindzaag-/penzaagunit: 4 kW

• Diameter zaagblad pen- en gatzaag: 400 mm

• Lengte pen- en gatspil: 620 mm

• Diameter pen- en gatspil: 50 mm

• Max. buitendiameter gereedschap (pennen): 320 mm

• Max. pen-diameter: 370 mm

• Spindels voor profileren: minimaal 2 spindels (as Ø 50 mm, lengte 320 mm)

• Max. buitendiameter gereedschap (profileren): 240 mm

• Vermogen profileringsspindels: doorgaans 10 HP (7,5 kW)

• Hulpaggregaten: speciale as voor het frezen van groeven voor beslag; geïntegreerde groep voor het terugwinnen van glaslatten en afkortzaag

• Snelheid pen- en gatwagen: 4–25 m/min (elektronisch geregelde, automatische wagen met twee snelheden)

• Voedingssnelheid bij profileren: 3–15 m/min

• Hoekverstelling: Elektronische kantelregel ±60° via het automatische SCM “Rotaten”-systeem

• Besturing en bediening: spindels met meerdere slagen, aangestuurd via CNC-assen; CNC-lengteaanslag; aangedreven riemtransportsysteem voor het terugvoeren van werkstukken, geschikt voor bediening door één persoon

• Totale afmetingen (L × B × H): 6.700–9.500 mm × 4.200–4.500 mm × 2.000 mm

• Totaalgewicht: ca. 4.500–5.500 kg

• Elektrische voeding: 380 V

Extra uitrusting

• Volledige Euro-gereedschapsset (2009), in zeer goede staat
