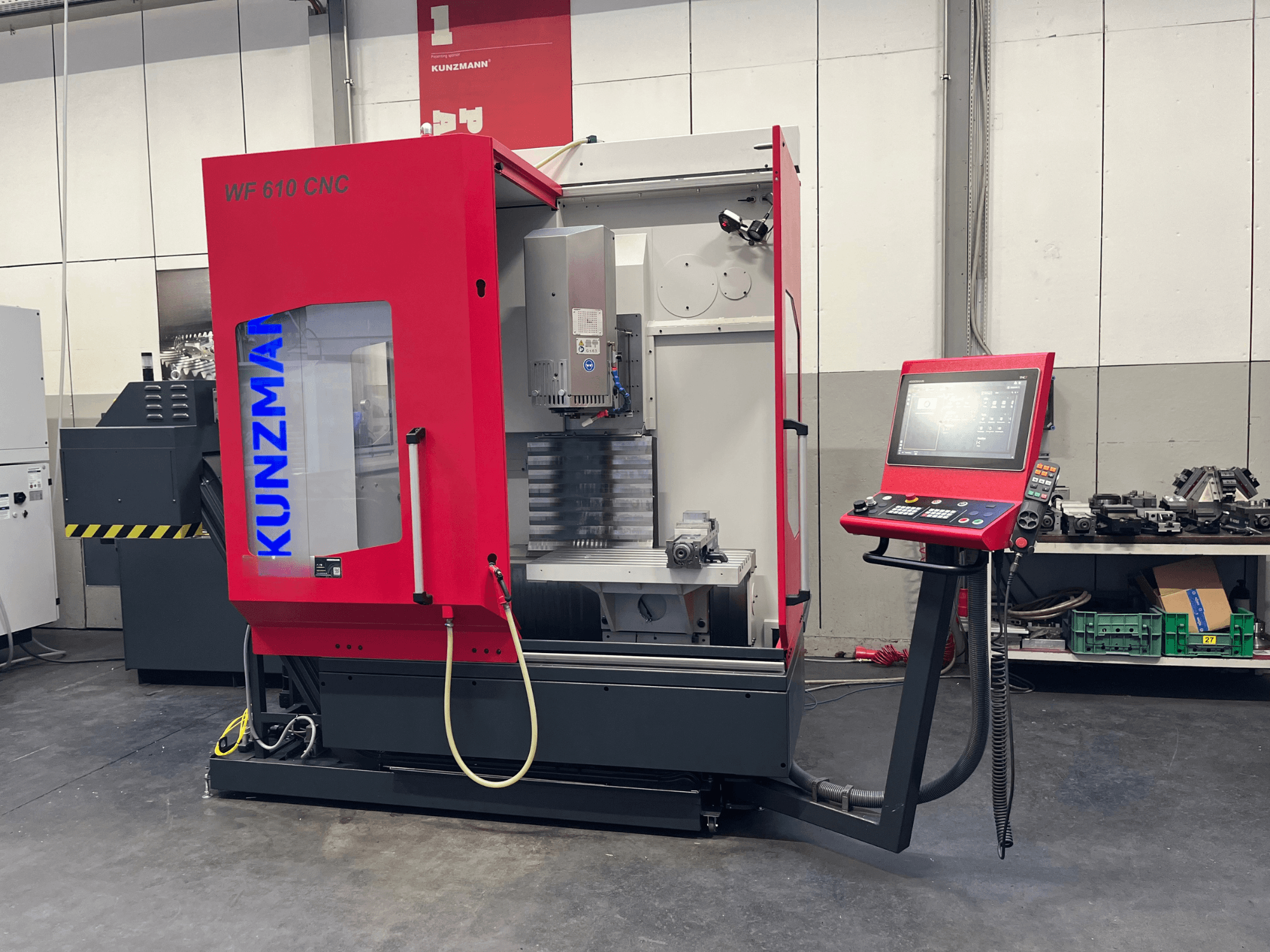

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Demonstratiemachine

- Spindeluren: 332 uur

- Programma-looptijd: 310 uur

- Aanvoersnelheid (snelle verplaatsing): X/Y/Z tot max. 30/30/15 m/min

- Hoofdaandrijving (optie geïnstalleerd): SK 40-motorspindel, 1 - 12.000 tpm (Zwitsers fabricaat)

- Spindelvermogen: 8,5 kW (S1-100% ED) / 11,5 kW (S6-40% ED)

- Spindelkoppel: 43 Nm (S1-100% ED bij 1.880 tpm) / 58 Nm (S6-40% ED bij 1.880 tpm)

- Gereedschapsopname: SK 40 DIN ISO 7388-1 vorm AD (voorheen DIN 69871 AD) met trekpen DIN ISO 7388-3 vorm AD (voorheen DIN 69872)

- Gereedschapsklem: mechanisch, klemkracht 10.000 N, hydraulische ontgrendeling

- Verticale freeskop: direct aangedreven, handmatig kantelbaar -5/+90°, uitschuifbare spil met draaikruis (slag 70 mm, vastklembaar)

- Stijf hoektafeloppervlak: 800 x 425 mm

- T-gleuven in de tafel: 6 x 14 H7 (steek 63 mm)

- Max. tafelbelasting: 300 kg

- Gereedschapswisselaar: schijfmagazijn met 20 posities, SK 40

- Max. gereedschapsdiameter: 75 mm (volledig magazijn) / 150 mm (met aangrenzende lege posities)

- Max. gereedschapslengte: 250 mm

- Max. gereedschapsgewicht: 8 kg

- Gereedschapswisseltijd: ca. 3 s (van spaander tot spaander ca. 15 s)

- Positioneringsnauwkeurigheid (ISO 230-2): 0,008 mm (directe lineaire meetsystemen)

- Herhaalbaarheid (ISO 230-2): 0,006 mm (directe lineaire meetsystemen)

- Meetsysteem: HEIDENHAIN absoluut direct lineair meetsysteem (resolutie 0,001 mm)

- Koelmiddel door de spil (IKZ): hogedrukpomp van 50 bar (26 l/min), 4-traps drukregeling (15/25/40/50 bar), 25 µm filter met dubbele schakelaar

- Interne luchtkoeling: luchtkoeling door de spil, programmeerbaar via M-functie

- Externe luchtkoeling: flexibele knikslang, programmeerbaar via M-functie

- Papierbandfiltereenheid: trommel-muldenfilter met externe tank van 600 l, filtervlies type VDF150/50/50 (150 g/m²) (afmetingen: 1800 x 860 x 1620 mm)

- Spanentransporteur: scharnierbandtransporteur geïntegreerd in koelvloeistoftank van 115 l, helling 60°, zijdelingse afvoer links (hoogte 870 / 1060 / 1200 mm)

- Werkstuktaster: HEIDENHAIN TS 460 3D-taster (infrarood) met SE 661 zendontvanger

- Voorbereiding voor extra assen: Voorbereiding voor 4e as (asbesturing in schakelkast, voorbekabelde interface)

- Automatiseringsinterface: Voorbereidingsset voor EDUCATION4.0-cobotcel (Harting-connector I/O-interface, pneumatische aansluiting, plus 2x pneumatische tafelverbindingen max. 6 bar)

- Behuizingsdeur: automatische schuifdeur aan de voorzijde, aangedreven door riemaandrijving (handmatig bedienbaar via drukknop en programmeerbaar)

- Softwareoptie: OCM (Optimized Contour Milling) voor geavanceerd trochoïdaal frezen

- Handwiel: HEIDENHAIN HR 510 FS elektronisch handwiel met askeuze en noodstop

- Bedrijfsspanning: 400 V, 50 Hz

- Opgenomen vermogen: ca. 21 kVA

- Stuurspanning: 24 V - Persluchttoevoer: 6,5 - 10 bar (min. 6,5 bar vereist bij de machine)

- Machinegewicht: ca. 2.900 kg (met gereedschapswisselaar)
