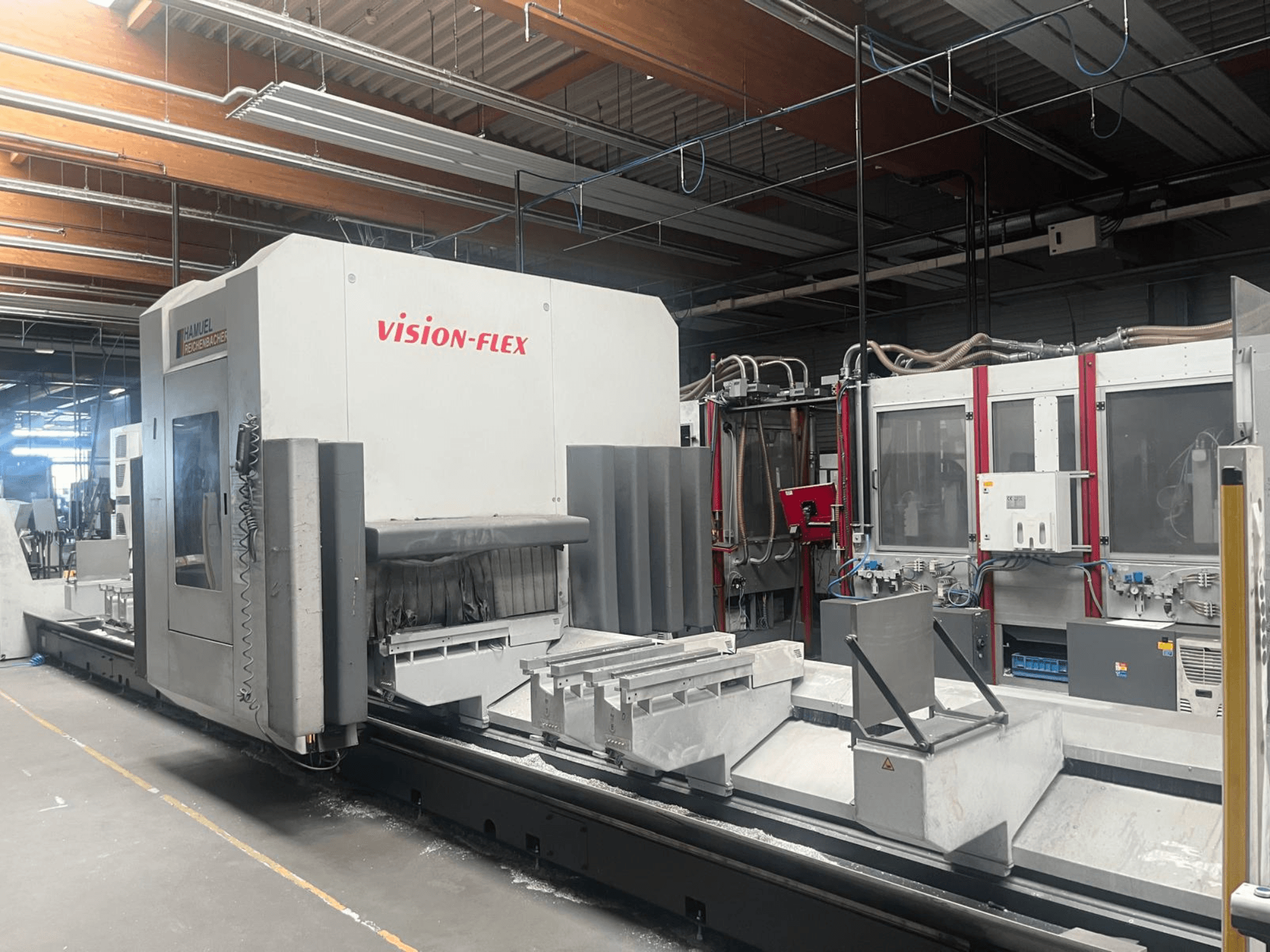

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Aantal assen: 5-assig (C-as ±360°, B-as ±180°)

• Verplaatsing X-as: 8.060 mm

• Verplaatsing Y-as: 1.210 mm (+ 400 mm wisselslag)

• Verplaatsing Z-as: 760 mm

• Snelvoortbewegingssnelheden assen: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Asversnelling: 6 m/s²

• Spiltoerental: tot 24.000 tpm

• Vermogen hoofdspil: 15 kW (S1 continu), 18 kW (S6 max)

• Koppel spil: 14,3 Nm (S1), 17,2 Nm (S6)

• Spilgereedschapshouder: HSK-F63

• Max. gereedschapslengte / -gewicht: 240 mm / 6 kg

• Gereedschapswisselaar: schijfwisselaar met 20 posities (automatisch)

• met 19-inch TFT-scherm en HT-2-handterminal

• Voedingsspanning: 400 V (3~ ±10%, 50 Hz)

• Nominale stroom: 90 A

• Ingangszekering: 100 A (Ic < 17 kA)

• Stuurspanning: 24 V DC

• Totaal vermogen: 45 kW

• Persluchttoevoer: min. 7 bar, ca. 1.000 NL/min

• Smeersysteem: Centraal automatisch smeersysteem (3 l smeervetcapaciteit) + minimale-hoeveelheidssmering (MQL) met 3 l-tank

• Gewicht van de machine: 10.000 kg

• Afmetingen machine (vloeroppervlak): ca. 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Extra uitrusting:

• LEHMANN-spaanband, EATON handbedieningspaneel, pneumatisch verstelbare profielklemblokken (8 balken), 2-kanaals besturing voor gelijktijdige instelling/bewerking
