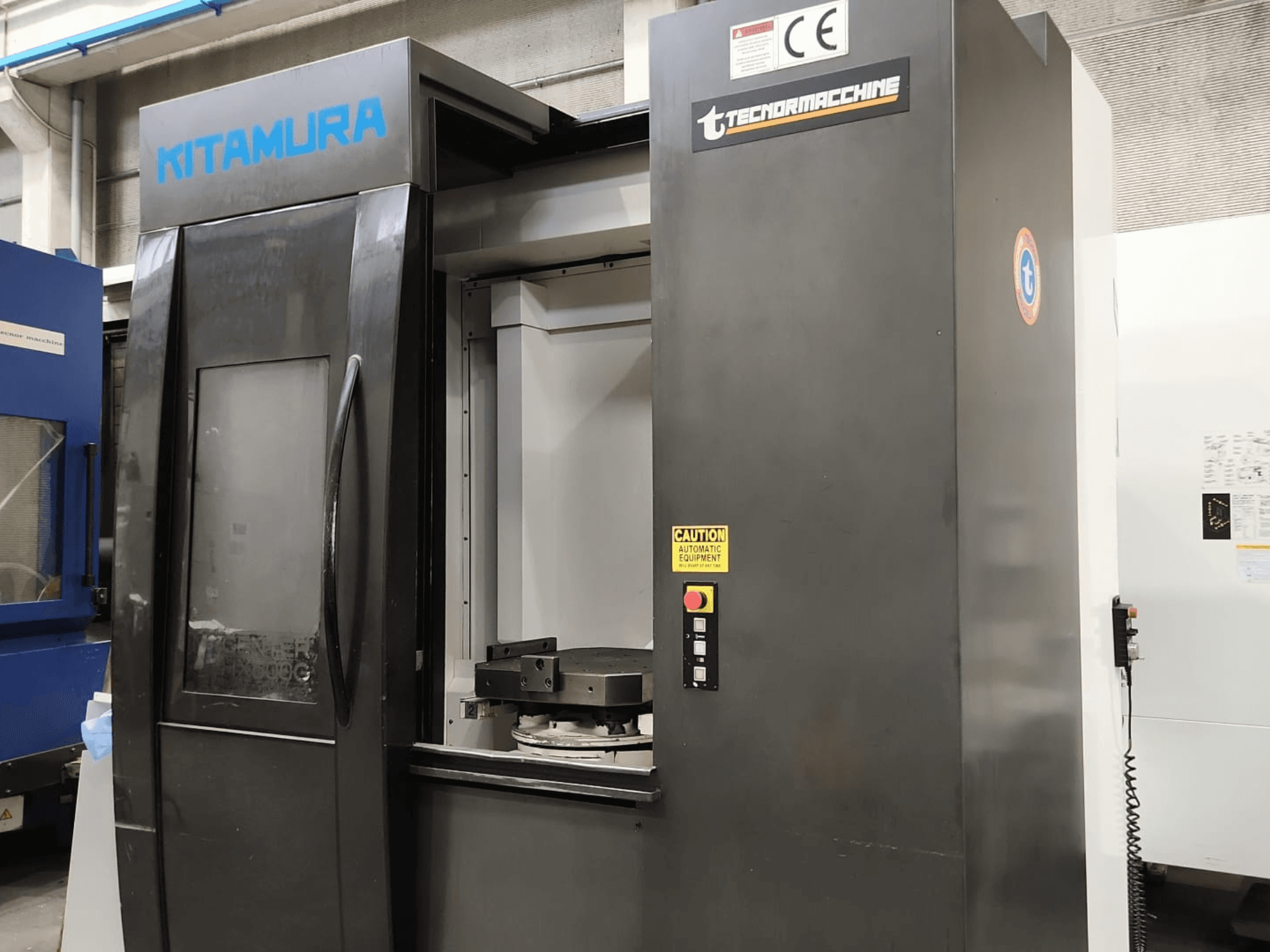

Deze 4-assige Kitamura Mycenter HX500iG is in 2015 geproduceerd. De machine heeft een maximale werkstukdiameter van 800 mm en een maximale werkstukhoogte van 1.100 mm. De machine is voorzien van een robuuste pallet van 500 x 500 mm en heeft een maximaal tafelbelastingsvermogen van 800 kg. Als u op zoek bent naar hoogwaardige bewerkingsmogelijkheden, overweeg dan het horizontale bewerkingscentrum Kitamura Mycenter HX500iG dat wij te koop aanbieden. Neem contact met ons op voor meer informatie.
Overzicht
- merk: Kitamura
- jaar: 2015
- MODEL: Mycenter HX500iG
- toepassingstype: Frezen
- Vestiging: Italië
- machinetype: Horizontaal bewerkingscentrum
Technische Informatie - Kitamura Mycenter HX500iG
Afmetingen
- Machinehoogte: 1178 mm
- Machinelengte: 4957 mm
- Machinegewicht: 16100 kg
- Machinebreedte: 3585 mm
- Tafellast: 800 kg
Beweging
- Aantal assen: 4
- X-as verplaatsing: 870 mm
- Y-as verplaatsing: 800 mm
- Z-as verplaatsing: 930 mm
Technische specificatie
- Max. gereedschapsgewicht: 10 kg
- Spindelvermogen: 22 kW
- Spindelsnelheid: 20000 RPM
- Kegelmaat: BT 40
Extra informatie
CNC-besturing: Arumatik-Mi
Palletafmetingen: 500 x 500 mm (19,7" x 19,7")
Aantal pallets: 2
Palletwisseltijd: 8,8 s
Max. werkstukdiameter: Ø 800 mm (Ø 31,5")
Max. werkstukhoogte: 1.100 mm (43,3")
B-asverplaatsing: 0–360° (volledige 4e as, aangedreven door DD-motor)
Snelvoeding B-as: 43.200 graden/min (120 tpm)
Afstand tussen tafeloppervlak en spilcentrum: 50–850 mm (2,0"–33,5")
Afstand tussen het midden van de tafel en de spilneus: 140–1.070 mm (5,5"–42,1")
Aandrijfmethode: tandwielaandrijving, 4-traps
Max. spindelkoppel: 266,4 N·m (196,5 ft-lbs)
Spindelmotor: 22 kW (30 HP AC / 15 min) / 15 kW (20 HP AC / continu)
Snelvoeding (X/Y/Z): 60 m/min (2.362 ipm)
Snijvoeding (X/Y/Z): 60 m/min (2.362 ipm)
Opbergcapaciteit gereedschap: 50 stuks (vaste houder, willekeurig bidirectioneel)
Type gereedschapshouder: CT(BT) 40 / HSK-A63 optioneel
Max. gereedschapsdiameter: Ø 95 mm (3,7") / Ø 170 mm (6,7") bij leeg aangrenzend vak
Max. gereedschapslengte: 600 mm (23,6")
Wisseltijd tussen gereedschappen: 1,3 s
Wisseltijd tussen spanen: minimaal 3,8 s
Lineaire schalen: Optische terugkoppeling met hoge resolutie op X/Y/Z
Rotatieschaal: Directe feedback met hoge resolutie (0,02 sec) via roterende encoder op de B-as
Regeling van thermische verplaatsing: intelligent, geavanceerd regelsysteem
Inhoud koelvloeistofreservoir: 700 liter
Stroomvereisten: 55 kVA, 200 V AC, driefasig
Luchtvereisten: 0,5 MPa, 410 L/min (90 psi, 14 cfm)
Extra uitrusting
Koelmiddel door de spil: Intern hogedruk-koelmiddelsysteem bij 20 bar (RCM 20 bar)
Spanentransporteur: schraap-/dubbeldeksmodel
Gereedschapssensor in het werkgebied: Renishaw-zender/laser voor gereedschapsdetectie in het werkgebied
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
