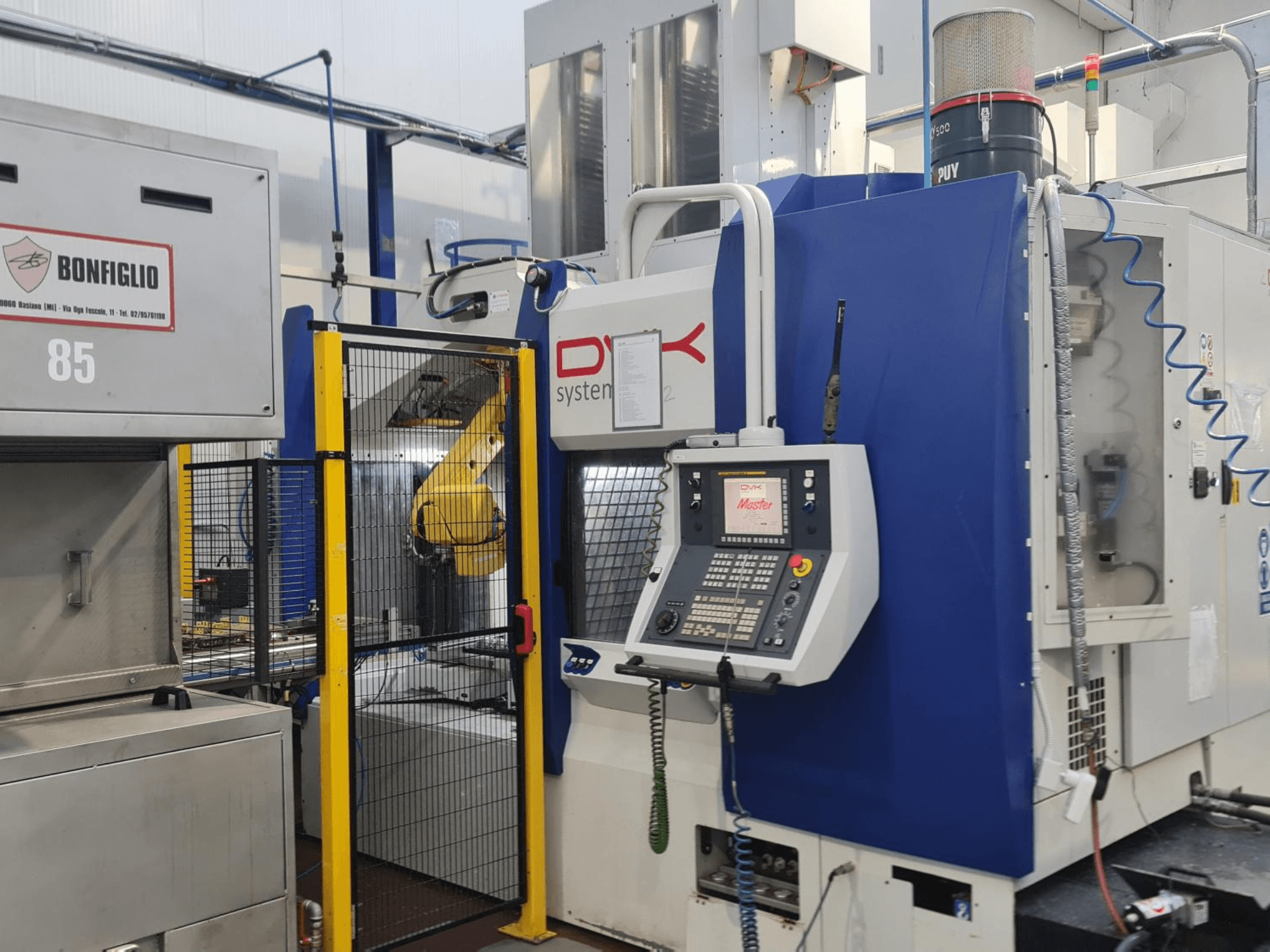

DVK System Master horizontaal bewerkingscentrum, vooraanzicht, met bedieningspaneel, veiligheidshek en robotarm.
DVK System Master horizontaal bewerkingscentrum, vooraanzicht, met bedieningspaneel, veiligheidshek en robotarm.

DVK - System Master IT-MIL-OTH-2020-00001

236.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze 5-assige DVK System Master 1 RE is in 2020 geproduceerd. De machine beschikt over een robuust werkgebied met een verplaatsingsbereik van 250 mm op de X-as, 350 mm op de Y-as en 300 mm op de Z-as. De machine is uitgerust met een krachtige spil van 25 kW en een automatische gereedschapswisselaar met een capaciteit van 32 gereedschappen. Als u op zoek bent naar hoogwaardige bewerkingsmogelijkheden, overweeg dan het horizontale bewerkingscentrum DVK System Master 1 RE dat wij te koop aanbieden. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: DVK
  • jaar: 2020
  • MODEL: System Master
  • toepassingstype: Frezen
  • Vestiging: Italië
  • machinetype: Horizontaal bewerkingscentrum
  • merk bedieningseenheid: FANUC

Technische Informatie - DVK System Master

Besturingseenheid

  • Merk besturing: FANUC

Afmetingen

  • Machinegewicht: 10000 kg

Beweging

  • Aantal assen: 5
  • X-as verplaatsing: 250 mm
  • Y-as verplaatsing: 350 mm
  • Z-as verplaatsing: 300 mm

Technische specificatie

  • Spindelvermogen: 25 kW
  • Spindelsnelheid: 14000 RPM
  • Gereedschapstations: 32

Extra informatie

  • CNC-besturing: FANUC CNC met 10,4-inch kleurenbedieningspaneel, PLC, ethernetverbinding, speciale machinesoftware

  • CE-gecertificeerd

  • Werkgebied:

    • Birotationele klemvijzelassen: A-as 360° continu, B-as 360° continu

  • Spil:

    • Type: OMLAT-elektrospindel

    • Koppel: 80 Nm

    • Gereedschapsinterface: HSK-A63

  • Gereedschapsmagazijn/ATC:

    • Automatische gereedschapswisselaar

    • Max. gereedschapsdiameter: 70 mm (150 mm als aangrenzende vakken vrij zijn)

    • Willekeurige gereedschapsselectie

  • Klemmechanisme:

    • Zelfcentrerende, in twee richtingen draaibare hydraulische klem

    • Slag van de bekken: 50 mm

    • Klemkracht: 5.000–30.000 N

  • Koeling, smering en voorzieningen:

    • Vloeistofgekoelde spil

    • Gecentraliseerde automatische vetsmering

    • Pneumatisch systeem

    • Hydraulisch systeem

    • Lucht-water-warmtewisselaar

    • Drukregelsysteem van de machine

  • Machinegegevens:

    • Geïnstalleerd vermogen: 55 kW

    • Voedingsspanning: 400 V / 50 Hz

Aanvullende uitrusting

  • Robotautomatisering:

    • FANUC M20iA/20M antropomorfe robot, 6 assen, 20 kg draagvermogen

    • Schunk PGN125 grijper met twee kaken

  • Palletsysteem:

    • Twee verticale palletmagazijnen

    • Palletafmetingen: 480 × 300 mm

    • 54 palletposities per magazijn (standaard)

  • Spanen/koelvloeistof en afzuiging:

    • Interne koelvloeistoftoevoer via spil

    • 60 µm patroonfilter

    • Zelfreinigend MAHLE-filter van 60 µm

    • Reinigingssysteem voor de werkruimte van het type 'Rain'

    • Spanentransporteur met sleepketting en rotofilter

    • Koelvloeistofkoeler

    • Oliemistafzuigsysteem

  • Meting, bewaking en nauwkeurigheid:

    • Marposs 3D-radiosonde

    • Laser-gereedschapsprogrammeerder

    • Thermische compensatie op de X-, Y- en Z-assen

    • Optische schalen op de X-, Y- en Z-assen

    • Bewaking van de standtijd van gereedschappen

    • Uitgebreid werkcoördinatensysteem (48 extra offsets)

    • Kunstmatig zichtsysteem met 2 camera's

  • Verbeterde opspanning:

    • Hydraulische opspanning met drukregeling

  • Meegeleverde hulpapparatuur:

    • Bonfiglio MROTOS 8555 4 E LRSA industriële onderdelenreiniger, met geïntegreerde robot

    • Automator ADP5090-dot-peen-markeersysteem met AC500-controller, geïntegreerd in de robot:

      • Markeergebied: 50 × 90 mm

      • Pneumatische markeerkop

      • Aansluitingen: Ethernet / USB / RS232 / RS485

      • AC500-controller met touchscreen

      • Markeersnelheid tot 10 tekens per seconde

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
