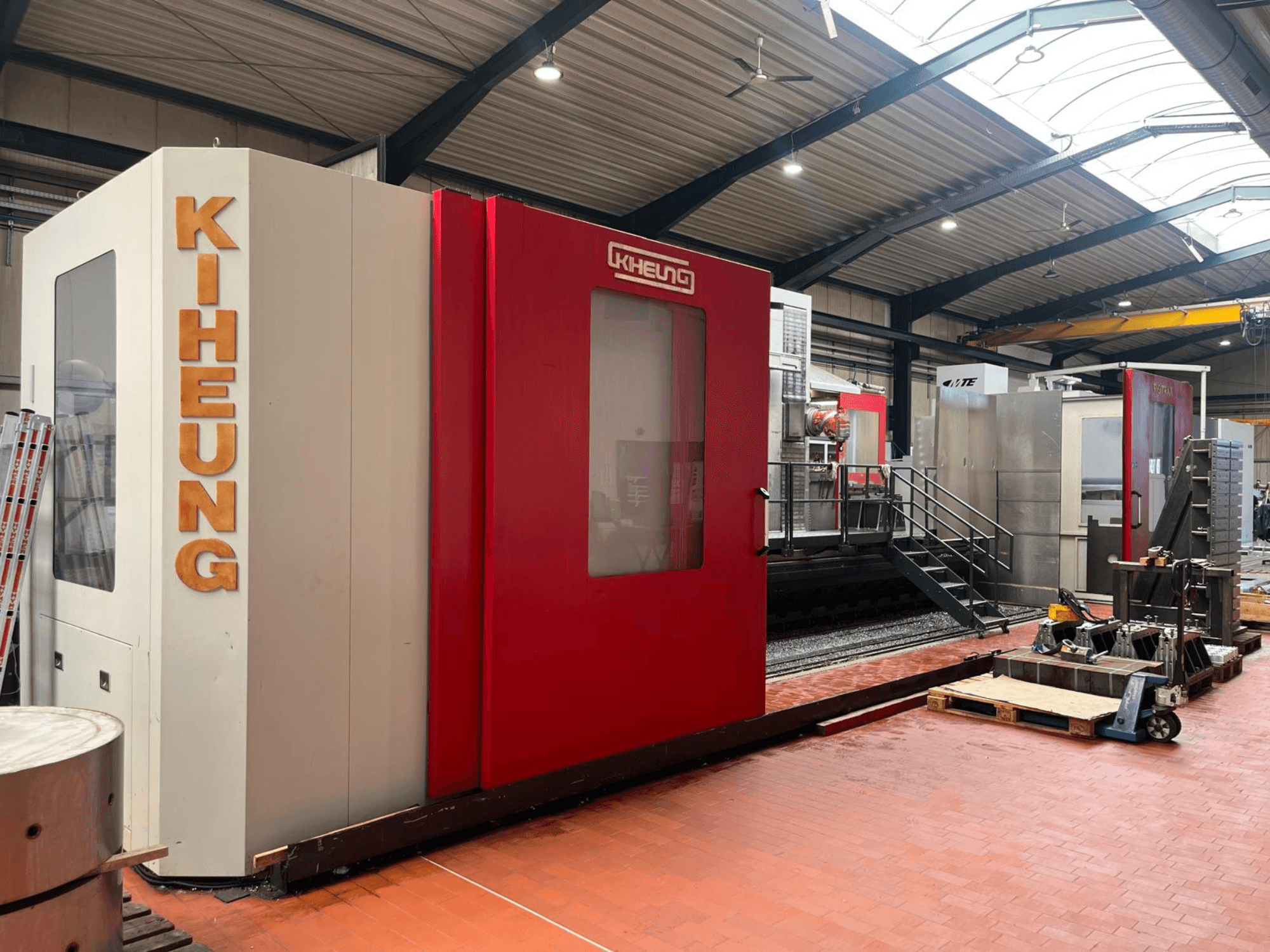

KIHEUNG RIGITRAX X 8000 freesmachine met bedframe in een werkplaats, gezien vanaf de voorkant met een rood-witte behuizing.

Bedankt voor uw bezoek

Deze machine is onlangs verkocht. Bekijk vergelijkbare beschikbare machines of stuur ons een aanvraag.

Bekijk alle soortgelijke machines

Bekijk soortgelijke machines

KIHEUNG RIGITRAX X 8000

Foto Gallerij

KIHEUNG - RIGITRAX X 8000DE-MIL-KIH-2011-00001

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
➤ Tweedehands KIHEUNG RIGITRAX X 8000 - Te koop | gindumac.com

Toon in de originele taal

Deze 5-assige KIHEUNG RIGITRAX X 8000 is in 2011 geproduceerd. De machine beschikt over een indrukwekkende X-asverplaatsing van 8000 mm, een Y-asverplaatsing van 1350 mm en een Z-asverplaatsing van 2000 mm. De machine is uitgerust met een krachtige spindelmotor van 28 kW en een gereedschapswisselaar met 40 posities voor efficiënte bewerkingen. Als u op zoek bent naar hoogwaardige freesmogelijkheden, overweeg dan de KIHEUNG RIGITRAX X 8000 freesmachine met bed die wij te koop aanbieden. Neem contact met ons op voor meer informatie.

Overzicht

merk: KIHEUNG
jaar: 2011
MODEL: RIGITRAX X 8000
toepassingstype: Frezen
Vestiging: Duitsland
machinetype: Bedfreesmachine
merk bedieningseenheid: HEIDENHAIN

Technische Informatie - KIHEUNG RIGITRAX X 8000

Besturingseenheid

Merk besturing: HEIDENHAIN
Besturingsmodel: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter

Afmetingen

Machinegewicht: 45000 kg
Tafellengte: 9950 mm
Tafelbreedte: 1150 mm

Beweging

Aantal assen: 5
X-as verplaatsing: 8000 mm
Y-as verplaatsing: 1350 mm
Z-as verplaatsing: 2000 mm

Technische specificatie

Spindelvermogen: 28 kW
Spindelsnelheid: 4000 RPM

Extra informatie

- Hoofdcomputer: MC 422 C met softwareopties 1 en 2

- Tafellengte: 9950 mm

- Tafelbreedte: 1150 mm

- T-gleuven: 9 x 22 / 10 x 22 stuks x mm

- Afstand tussen T-gleuven: 125 mm

- T-gleuven aan de voorzijde: 2 x 22 mm

- Max. tafelbelasting: 3500 kg/m²

- Aanstuur snelheid (alle 3 assen): 10.000 mm/min

- Eilop (X-, Y-, Z-assen): 16.000 mm/min

- Aandrijfkoppel X-as: 70 Nm

- Aandrijfkracht Y-as: 27 Nm

- Aandrijfkracht Z-as: 50 Nm

- Spilconus: ISO 50, DIN 69871

- Toerentalbereik spil (2 stappen):

- 1e stap: 0 - 1000 omw/min

- 2e stap: 1001 - 4000 omw/min

- Vermogen hoofdspindelmotor (100% / 60%): 28 / 38 kW (SIEMENS hoofdspindelmotor)

- Asaandrijvingen: AC-aandrijvingen van SIEMENS

- Inhoud koelvloeistoftank: 500 l (zonder koeling door de spil) / 1500 l (met koeling door de spil – 2 pompen)

- Lineair meetsysteem: HEIDENHAIN-maatschalen met DA 300-persluchtsysteem

- Spilreductiekast: ZF-reductietandwielkast, 2 snelheden (1-1000 / 1001-4000 tpm), gekoeld

- Freeskop: universele automatische freeskop A 4 Plus, „HURON“-systeem, gekoeld, bi-rotatie 2,5° x 2,5°, programmeerbare en automatische positionering in stappen van 2,5° in de 45°- en 90°-vlakken (5-assig simultaan / indexering)

- Gereedschapswisselaar: 40-voudig verticaal/horizontaal kettingtype-systeem, aangedreven via servomotor, bewaking door HEIDENHAIN-encoder

- Koelvloeistoftoevoer door de spil (CTS / IKZ): 16 bar hoogwaardig koelsysteem met papieren filter (DEUBLIN-draaikoppeling, 16 bar voor de spil, 8 bar voor 6 koelvloeistofsproeiers aan de spilneus)

- Koelvloeistoftanks: 2 tanks (1200 l schone tank en 500 l voorraadtank) met papieren bandfiltersysteem (papierbreedte 500 mm, filterfijnheid 10 micron)

- Spanentransporteur: brede scharnierende bandtransporteur X 8000 aan de achterzijde, verhoogde afvoer

- Meetvoorzieningen: Voorbereid voor TS 220 werkstuk-tastkop en TT 140 gereedschapstastkop

- Extra kenmerken: hydraulische tegengewichtbalans in de Z-as, spiloriëntatie voor star tappen, PLC voorbereid voor 4e as, automatische conusuitblaaseenheid (A2 + A4-kop), automatische centrale smering, elektronisch draagbaar handwiel HEIDENHAIN HR-410, Ethernet-interface, automatische uitschakeling

- Machinebehuizing: Gedeeltelijke machinebehuizing met 2 voordeuren voor X 4000 of 4 voordeuren voor X 6000 – X 8000

- Lakafwerking: Lichtgrijs RAL 7035, Karmijnrood RAL 3002

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
