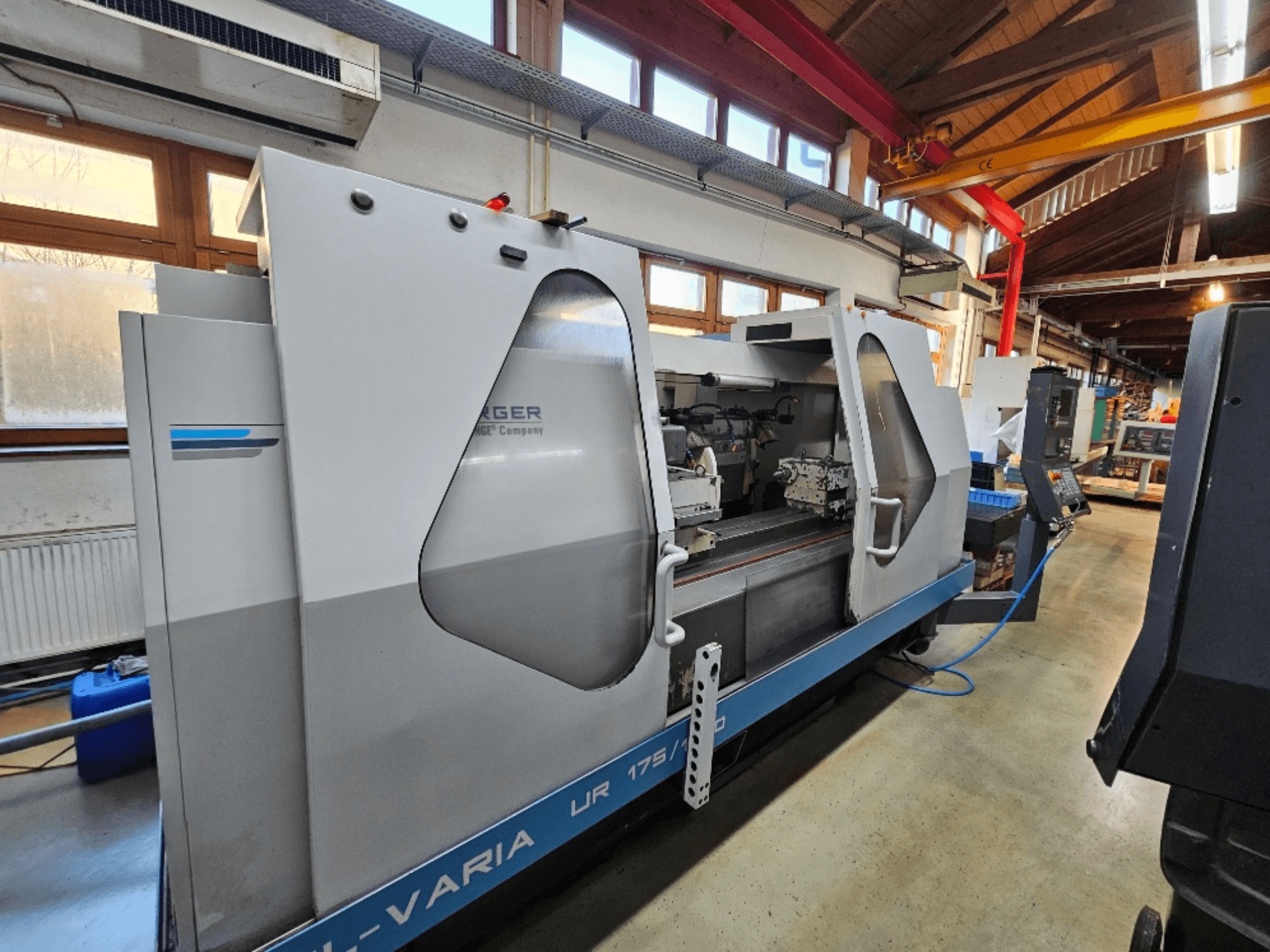

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Capaciteit: Centerhoogte 175 mm; tussen centers 1000 mm

• Configuratie: Intern slijpapparaat; B-as zwenkbare slijpkop

Slijpkop en B-as

• Beschikbare slijpkoppen: R, RS, UR

• Draaipunt R-kop: +30°

• RS/UR-koppen, roterende deelindexering:

  • Handmatig indexeren: 180° tot -190°, 2,5°-stappen

  • Automatisch indexeren: 180° tot -90° (of -30°), 2,5°-stappen

• B-as (RS/UR-koppen): pivot +180° tot -190° (sommige varianten beperkt tot ongeveer +30°); resolutie 0,1".

Werkkop

• Standaard werkkop (C-as): zwenken -30° tot +120°

  • Spindelsnelheid: tot 600 tpm (traploos)

  • Montageconus: MK5; reductiebus MK5/MK4

  • Adapterflens: MK5 / DIN 55027 maat 5

  • Koppelcapaciteit: 160 Nm

  • Max. werkstuk tussen de centers: 150 kg

• Werkkop met roterende spindel:

  • C-as draaibaar: -30° tot +120°

  • Spindelsnelheid: 5-500 tpm (traploos)

  • Montage conus: MK5

  • Koppelcapaciteit: 320 Nm (incl. kleminrichting)

  • Max. werkstuk tussen de centers: 220 kg

Achterklauw

• Conus: MK4

• Zwenkslag: 50 mm

• Micro-aanpassing (optie): ±150 µm (±0,006 in)

Slijpschijven en inwendig slijpen

• UR-kop:

  • Linker wiel max: 400 × 63 mm

  • Rechter wiel max (optie): 400 × 50 mm

  • Max omtreksnelheid: 32 m/s

• R-kop:

  • Wiel max: 500 × 100 mm

  • Max omtreksnelheid: 32 m/s met 7,5 kW motor; 45 m/s met 9,2 kW motor

• RS kop:

  • Wiel max: 500 × 80 mm

  • Max omtreksnelheid: 32 m/s met 7,5 kW motor; 45 m/s met 9,2 kW motor

• Inwendig slijpen (optie/voorziening op deze machine):

  • Bevestigingsboring voor krachtige spindels (HJN): 80 mm

  • Montageboring voor hoogfrequente spindels (MFV): 120 mm

Assen en tafels

• Z-as (onderste tafel):

  • Max. snelheid: 15 m/min

  • Resolutie: 0,1 µm

  • Verplaatsing (versie 1000 mm tussen centra): 1150 mm

• Zwenkbereik bovenste tafel (1000 mm tussen centers): 0 tot +9°

• X-as (slijpslede):

  • Max. verplaatsing: 320 mm

  • Max. snelheid: 7,5 m/min

  • Resolutie: 0,1 µm

Aandrijfmotoren

• X-as slede: 0,94 kW (2000 min-¹)

• Z-as tafel: 0,94 kW (2000 min-¹)

• Indexering / B-as: 0,63 kW (3000 min-¹)

• Slijpspil UR: 4,4 kW @ 50 Hz (3000 min-¹) / 5,2 kW @ 60 Hz (3600 min-¹)

• Slijpspindel R/RS (versie 7,5 kW): 7,5 kW @ 50 Hz (1500 min-¹) / 9 kW @ 60 Hz (1800 min-¹)

• Slijpspindel R/RS (versie 9,2 kW): 9,2 kW @ 50 Hz (1500 min-¹) / 11 kW @ 60 Hz (1800 min-¹)

• Werkkop (standaard & roterend): 3,1 kW (3000 min-¹)

• Hydraulische pomp: 0,37/0,44 kW (1500/1800 min-¹)

• Hydrostatische pomp: 0,37/0,44 kW (1500/1800 min-¹)

Afmetingen, gewicht, voorzieningen (versie met 1000 mm tussen de centers)

• Vloeroppervlak (L × B): 3600 × 2000 mm

• Gewicht: netto 5000 kg; bruto 6000 kg

• Minimale luchtdruk: 4 bar

• Geluidsemissie: 70 dB(A)

Extra uitrusting

• Koelvloeistofsysteem met bandfilter
