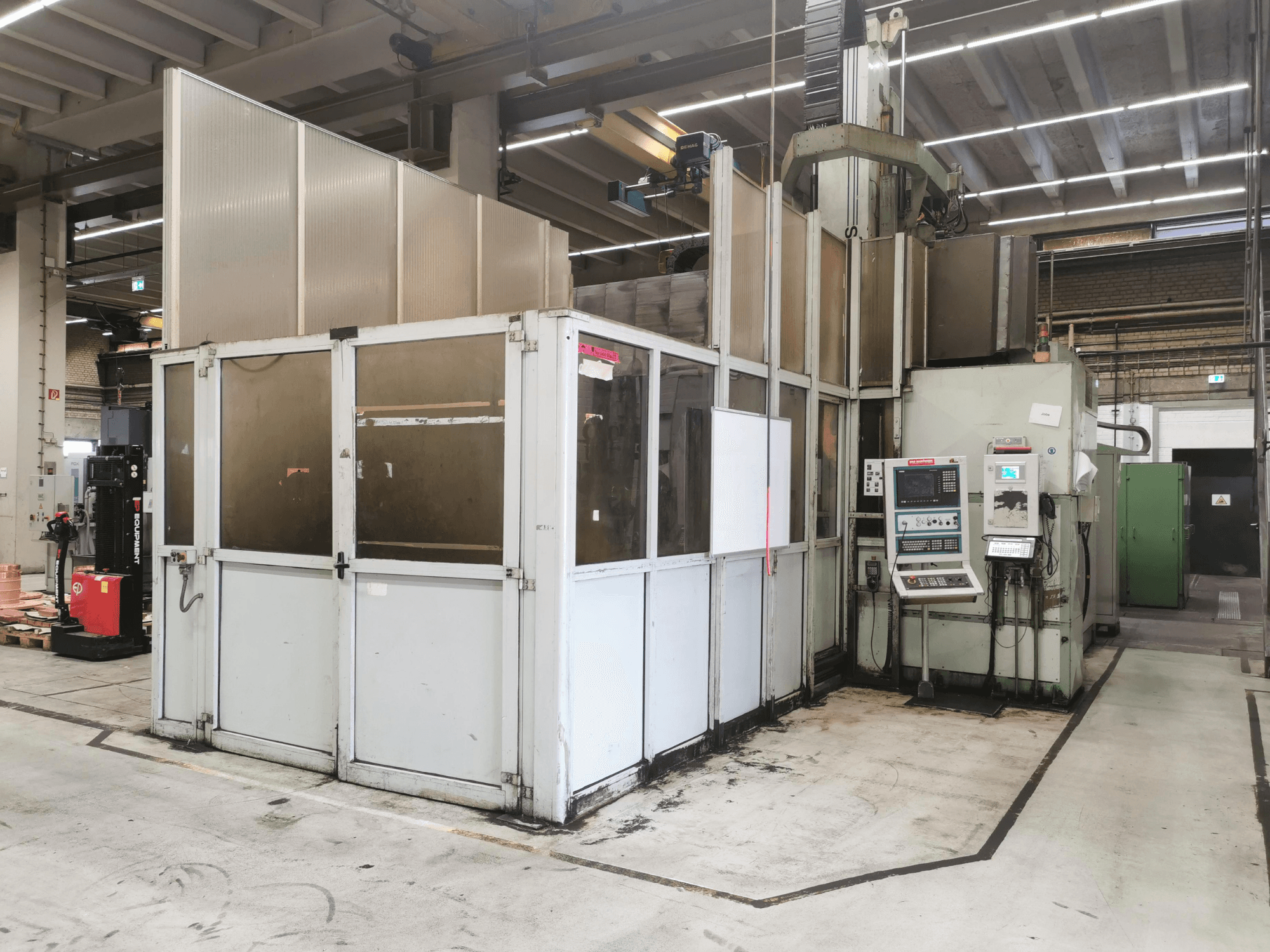

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Besturingssysteem: Siemens Sinumerik 840D (softwareversie 3.7 MMc 103, JO'CAM NC-besturing)

- Bedrijfsuren: 91.055,12 uur

- Spindeluren: 34.019,20 uur

- Verplaatsingsbereik X-as (in lengterichting): 3.400 mm (+ 2.000 mm voor palletwisselaars)

- Y-asverplaatsing (transversaal): 2.500 mm

- Z-asverplaatsing (verticaal): 1.250 mm

- Afstand tussen kolommen: 2.200 mm

- C-as (draaikop – eerste rotatie): ±400°

- A-as (draaikop – tweede rotatie): 220° (±110°)

- Minimale positie-increment lineaire assen (X-Y-Z): 0,001 mm (0,00004 inch) / 0,0005 mm

- Minimale positie-increment hoekassen (C-A): 1° (6.000 Nm)

- Snelheid lineaire assen (X-Y-Z): 5 tot 16.000 mm/min

- Snelheid hoekassen (C/A): 50 / 30 graden/sec

- Spilconus: HSK-A-63

- Spiltoerental: 500–4.000 tpm

- Vermogen spindelmotor S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Type spindelmotor: Siemens type DMR 160.AS.4.FFS

- Draaipunt draaikop: 250 mm

- Afmetingen werktafel: 3.000 x 1.500 mm

- Draagvermogen werktafel: 12.000 kg

- Afmetingen pallet: 2.500 x 1.500 mm

- Draagvermogen pallet: 8.000 kg

- Capaciteit gereedschapsmagazijn: 16 / 32 posities (kettingtype)

- Capaciteit JO'TOOL statisch rek: 12 tot 360 gereedschappen

- Stroomvoorziening: ~70 tot 96 kVA

- Driefasige stroomvoorziening: 380 V - 50 Hz / 480 V - 60 Hz

- Basisgewicht machine: 50.000 kg

- Afmetingen machine (opstellingsoppervlak): 11.000 mm x 7.000 mm / 11.200 mm x 6.400 mm

- Persluchtpompen / koelvloeistoftank: Johnson (afdichtingsmateriaal: Viton)

- Optionele uitrusting en accessoires: hoekkop, 2 vorkkoppen, kopmagazijn, 2 draaikoppen, spil met kop, spil zonder kop, 3-A-kopbevestiging, complete vervangingsspil, alle nieuwe of gereviseerde asmotoren op voorraad, documentatie bestaande uit ca. 4 mappen (inclusief handleidingen, reparatiefacturen, defectrapport uit 2006 beschikbaar)

Gereedschapsmagazijn niet inbegrepen
