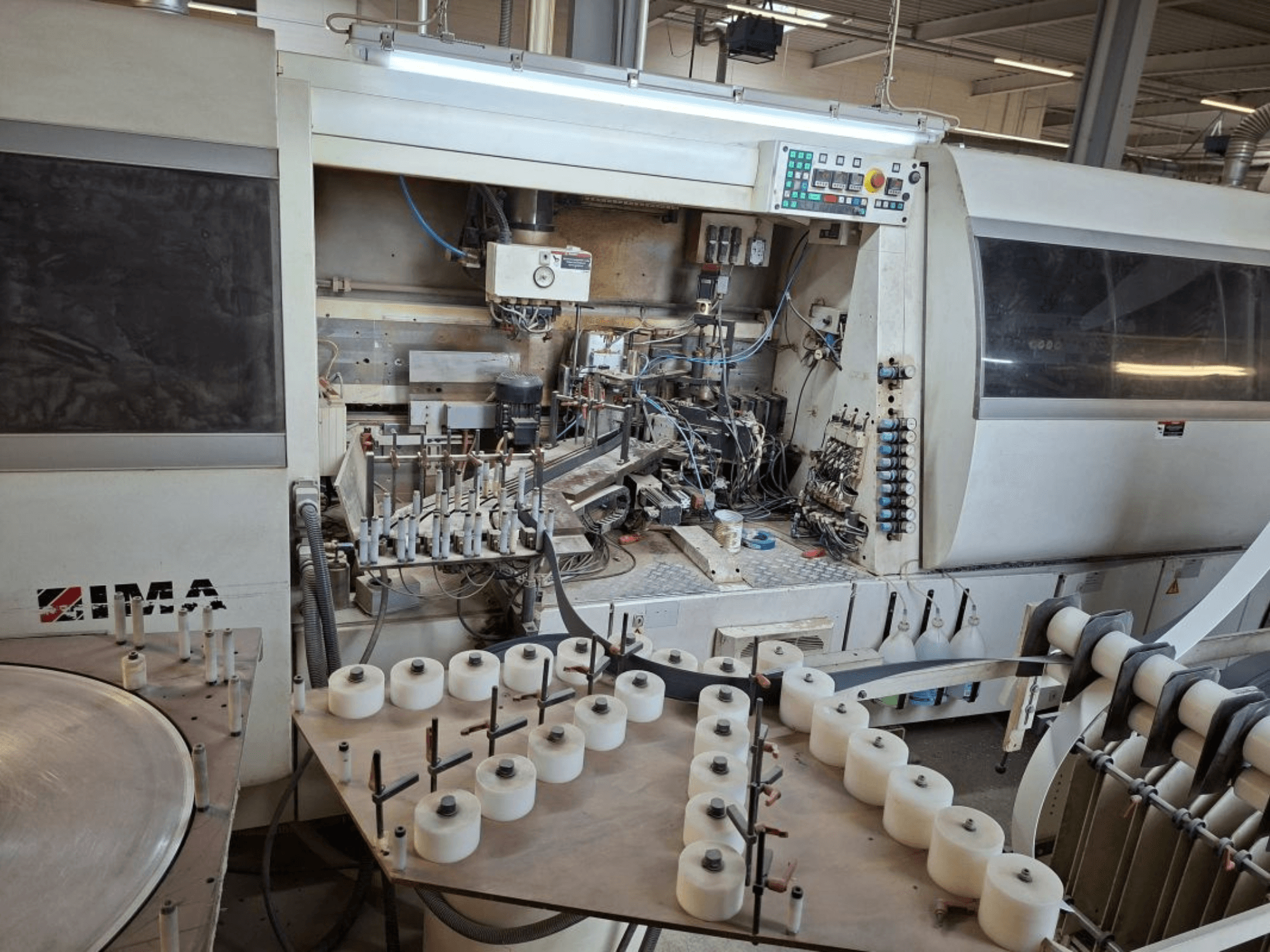

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Werkstuk (spaanplaat/MDF)

• Lengte werkstuk: 250-2800 mm

• Breedte werkstuk: 115-1300 mm

• Dikte werkstuk: 8 mm (alleen formaat) tot 40 mm

• Kleinste werkstuk: 144 × 250 × 8 mm

• Grootste werkstuk: 2800 × 1300 × 38 mm

• Gewicht werkstuk: max. 50 kg

• Vorm werkstuk: rechthoekig

• Oppervlaktemateriaal: directe coating (melamine), papier, folie, fineer

• Overhang bekledingsmateriaal aan zijkanten: 10 mm

Werkstuk (honingraatpaneel; min. toevoerlengte 300 mm)

• Dikte bekleding: 3,0 / 4,0 / 8,0 mm

• Bewerkingstoeslag: randdikte

• Lengte werkstuk: 300-2800 mm

• Werkstukbreedte: 300-1300 mm

• Dikte werkstuk: 15-100 mm (met 3 mm steunrand alleen als dubbel paneel)

• Kleinste werkstuk: 300 × 300 × 15 mm

• Grootste werkstuk: 2800 × 1300 × 100 mm

Werkstuk (kaderpaneel; min. aanvoerlengte 300 mm)

• Bekledingsdikte: 8,0 mm

• Bewerkingstoeslag: 5,0 mm

• Materiaal frame: verticaal gerangschikte spaanplaat (verminderde aanvoer)

• Lengte werkstuk: 300-2800 mm

• Werkstukbreedte: 300-1300 mm

• Dikte werkstuk: max. 50 mm

Randmateriaal en profielen

• Papier- en kunststofranden: 0,3-3,0 mm

• Fineerranden: 0,5-1,3 mm

• Steunranden: 3,0 mm

• Hoogte randen: 19-104 mm (steunrand 97 × 3 mm alleen voor dubbele panelen)

• Max. overstek bovenrand: 2 mm

• Randprofielen:

  • Papieren rand: ca. 0,4 mm, afschuining 15°

  • Kunststof rand: 3,0 mm, radius 3 mm

• Met servosnijmes (2 lijmsecties):

  • Max. randdoorsnede: 200 mm² (kunststof), 135 mm² (fineer)

Machinegegevens

• Constante afstand tussen werkstuk en kettingtransportband: 38 mm (incl. randdikte 0,3-3,0 mm)

• Doorvoerbreedte (met 38 mm vrije ruimte): min. 115 mm

• Werkstuklengte in aanvoerrichting: min. 150 mm

• Hoogte basis (bovenkant kettingbaan): 960 mm

• Aanvoersnelheid: 6-30 m/min, frequentiegestuurd

Bewerkingseenheden en -systemen

• Frees-/profielfrees-/grooveenheden:

  • 1 × 6,6 kW, 100 Hz, 6000 tpm

  • 1 × 8,0 kW, 100 Hz, 6000 tpm (aandrijving dubbele sluiteenheid)

  • 1 × 4,4 kW, 100 Hz, 6000 tpm

  • 1 × 4,4 kW, 100 Hz, 6000 tpm

  • 1 × 4,4 kW, 100 Hz, 6000 tpm

  • 1 × 8,0 kW, 100 Hz, 6000 tpm

• Hot melt lijmapplicator voor 2 lijmrillen

• 300 lg radiator, 2 × 1,5 kW voor het voorverwarmen van de werkstukrand

• Lijmeenheid voor rechte randen; randdikte tot 3 mm (afhankelijk van magazijn)

• Automatisch PU-smeltsysteem: Quickmelt

• 2-voudig kantenmagazijn voor rolmateriaal (0,3-3,0 mm)

• Servomes voor nauwkeurig snijden van randen

• Servo-kantenaanvoer (incl. voor steunkanten in rolvorm)

• Lijmapplicatie voor werkstukdiktes tot 90 mm

• Snijeenheid: 2 × 660 W, 200 Hz

• Freesunit: 1 × 1000 W, 400 V, 200 Hz, 12.000 tpm, 30° zwenkbaar

• Meervoudige bewerkingseenheid: 1 × 660 W, 400 V, 200 Hz, 12.000 tpm

• Meervoudige profielschraapunit

• Freesunit: 1 × 1000 W, 400 V, 200 Hz, 12.000 tpm, 30° zwenkbaar

• Meervoudige bewerkingseenheid: 1 × 660 W, 400 V, 200 Hz, 12.000 tpm

• Meervoudig profiel schraapapparaat

• Zelfschrapende schraapinrichting

• Polijstunit

Extra uitrusting

• Hellende roltafel SFR 1450/2260/15° voor langs- en dwarsbewerking:

  • Werkstuklengte (handaanvoer): 300-2800 mm

  • Werkstukbreedte: 190-1300 mm

  • Dikte werkstuk: 13-60 mm

• Servo invoegsysteem x20

• Servo-aanslagsysteem x20
