Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Besturing: PC-gestuurde functievolgorde onder Windows 7, TwinCAT

• Deelafmetingen:

  • Lengte: 300-2250 mm

  • Breedte: 350-710 mm

  • Dikte: 16-25 mm

• Boorstation met 2 stations:

  • Basisframe als gelaste constructie met machinaal geschroefde oppervlakken

  • 2x tandriemtransporteurs V = 1,5 m/sec

  • 2x pneumatische lift voor tandriemtransporteurs

  • 2x stoppers voor kastdelen, gedempt door schokdempers

  • 2x pneumatische dubbele klemcilinders, aangestuurd door kogelomloopspindel en servomotor, verplaatst naar zijhoogte (meten van de zijhoogte)

  • 2x pneumatische dwarsuitlijningsliniaal (plausibiliteitscontrole)

  • 2x vacuümspaneenheden in de boormachinetafel

  • 2x 0-lijn bestuurbaar

• Steun:

  • Steun kan in de X-richting worden bewogen door middel van een servomotor

• 2x boorversnelling (steun 1):

  • Steun uitgerust met 2 units (bewerking van bovenaf)

  • Afzonderlijk verplaatsbaar in Y-richting door servomotor

  • Afzonderlijk verplaatsbaar in Z-richting door servomotor

  • Boorversnelling a = 32 mm, instelbaar met frequentieomvormer, boorhouder Ø 10h7 met wartelmoer

  • Oproepbare spindels, 8000 tpm

  • Twee 16-spindel booraandrijvingen

• Groefzaag (steun 1):

  • Zaageenheden voor het zagen van speciale achterwandgroeven

  • Zaagunit met gereedschapshouder, toerentalregeling via frequentieomvormer

  • Pneumatisch pilootgestuurde werkpositie

• 2x freesspindels rechts/links aan de voorkant (steun 1):

  • Pneumatisch pilootgestuurde werkpositie

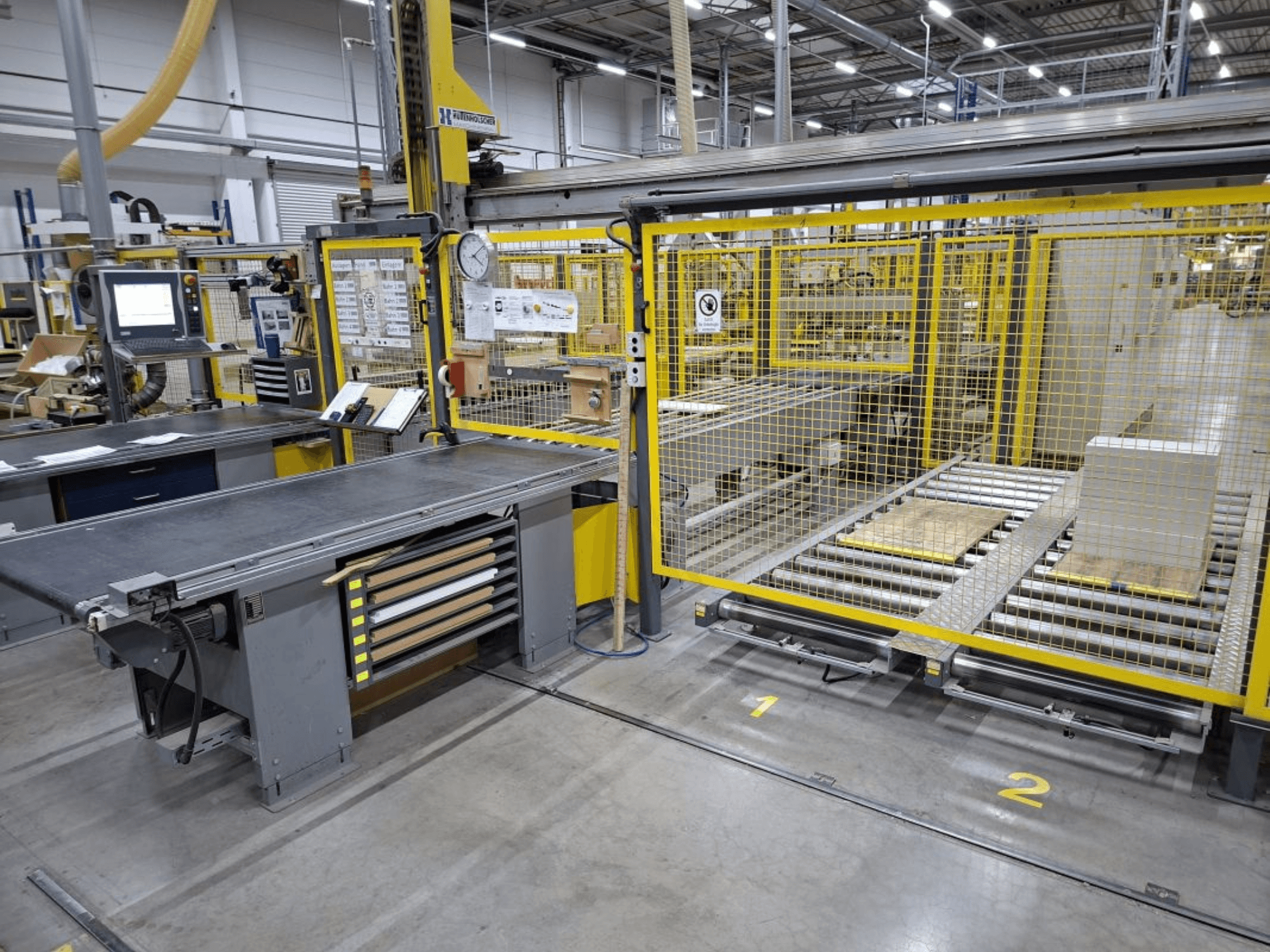

Extra uitrusting (automatisering, handling, bewaking, transportbanden)

• Laden/handling:

  • 6-stations laadportaal

  • 2-assige portaalrobot; Y/Z-assen met servomotoren; verplaatsingsafstanden: Y-as 8500 mm, Z-as 1500 mm

  • Zuigtraverse met vacuümvoorziening met vier circuits; vacuümopwekking door uitwerper

  • Detectie van dubbele onderdelen

  • Portaalsteunen

  • 4 stapelstations

  • 1 handruststation (automatische/handmatige invoer)

  • 1 uitnamestation (automatisch/handmatig uitnemen)

• Zijdelingse invoerbereik:

  • Stapelhoogte: max. 1000 mm (60 delen) incl. beschermplaat

  • Afmetingen beschermplaat:

    • 1380 mm x 780 mm

    • 1220 mm x 720 mm

    • 1120 mm x 620 mm

    • 2290 mm x 620 mm

  • Dikte: 25 mm

  • Dikte: max. 28 kg

• Vloerrollenbaan / stapelinvoer:

  • 4 rollenbanen, 930 mm breed x 3600 mm lang, AH 300 mm

  • Toevoer/verwijdering: handmatige dwarstransportwagen

• Steunstations / automatische invoer:

  • Transportgedeelte 950 mm breed x 4100 mm lang; geïntegreerde zijaanslag

• Handmatige invoer:

  • Getande band sectie 900 mm breed x 2500 mm lang

• Transfer shuttle:

  • Getande bandsectie 900 mm breed x 2500 mm lang; horizontale slag ca. 2500 mm door draaistroommotor

• Retour:

  • Transportsectie 950 mm breed x 4000 mm lang; pneumatische stopper

• 90° roterende eenheid:

  • Vacuümzuignap; pneumatische slag; rotatie door draaistroommotor met +/- 90°

• Losstations / automatische verwijdering:

  • Transport 950 mm breed x 3000 mm lang; positionering van kastdelen door encoder

• Handmatige verwijdering:

  • Getande band sectie 900 mm breed x 3000 mm lang

• Beveiligingssysteem voor invoer:

  • 45 m beschermhek met 3 toegangsdeuren

  • 2 schuifdeuren voor toevoer naar de vloerrollenbanen

  • Invoer, aanvraag en vrijgave door bevestiging
