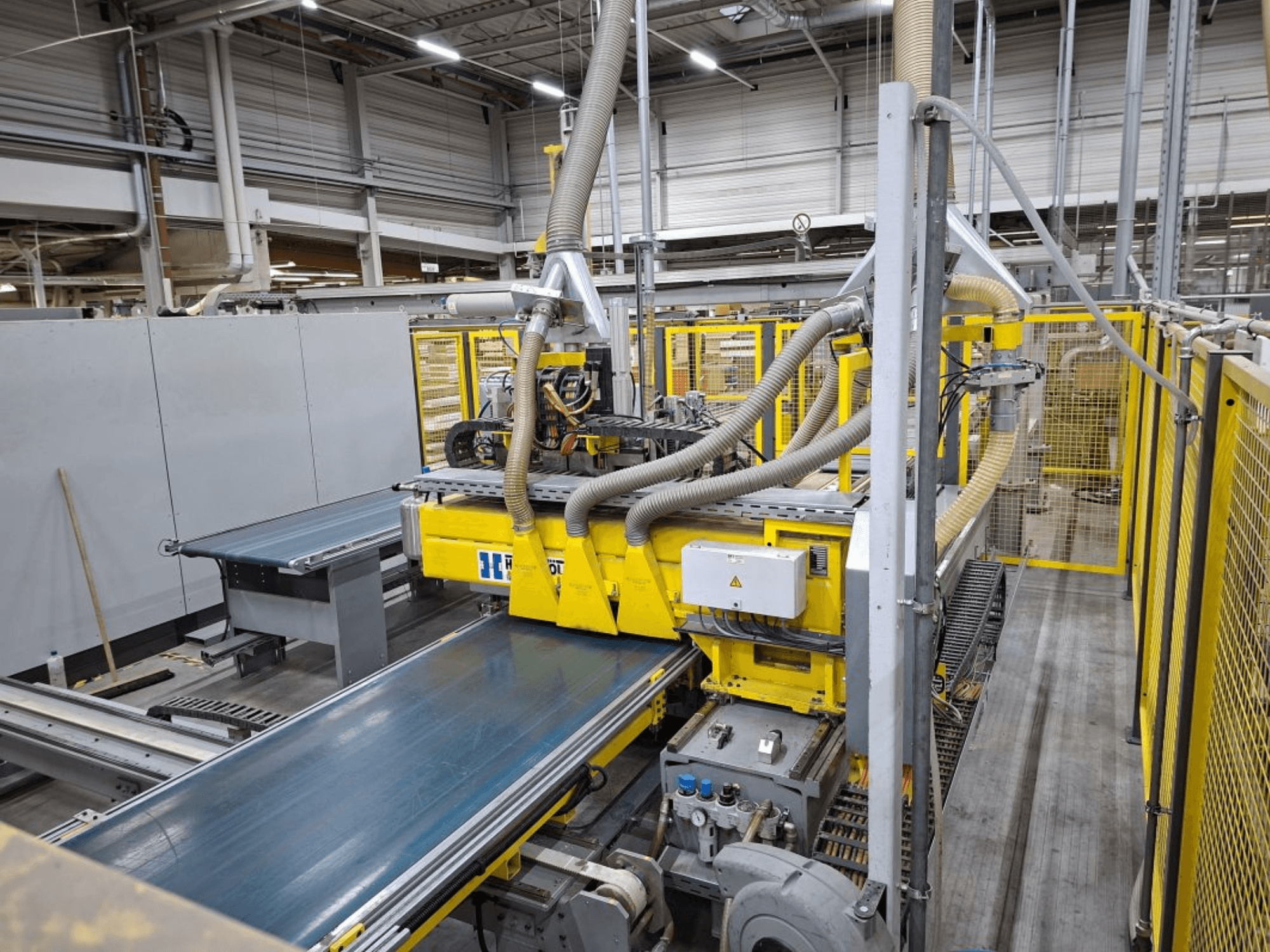

Hüttenhölscher - Drilling rigDE-BOR-HUT-2010-00001

Gebruikt boorsysteem bestaande uit een laadportaal met 6 stations

2-assige portaalrobot

Y/Z assen met servomotoren

Verplaatsingsafstanden: Y-as 8500 mm, Z-as 1500 mm

Zuigtraverse met vacuümvoorziening met vier circuits

Vacuümopwekking door middel van ejector

Lengte: 300 - 2250 mm

Breedte: 350 - 710 mm

Dikte: 16 - 25 mm

Stapelhoogte: Max. 1000 mm (60 delen) inclusief beschermplaat

Booraandrijving: Twee 16-spindel boorversnellingen

Afroepbare spindels: 8000 tpm

Groefzaag (steun 1) voor het zagen van speciale achterwandgroeven

Zaagunit met gereedschapshouder, toerentalregeling via frequentieomvormer

2x freesspindels rechts/links aan voorkant (steun 1)

Basisframe als gelaste constructie met bewerkte schroefvlakken

Steun kan in X-richting worden bewogen met behulp van een servomotor

Boorversnelling a=32 mm, instelbaar met frequentie-omvormer, boorhouder Ø 10h7 met wartelmoer

4 stapelstations

1 handsteunstation / automatisch - handmatige invoer

1 uitneemstation / automatisch - handmatig uitnemen

Vloerrollenbaan / stapelinvoer

4 rollenbanen: 930 mm breed x 3600 mm lang

AH 300 mm

Toevoer / afvoer: handmatige dwarstransportwagen

Transportgedeelte: 950 mm breed x 4100 mm lang

Geïntegreerde zijaanslag

Handmatige invoer

Tandriemsectie: 900 mm breed x 2500 mm lang

Pneumatisch heffen voor tandriemtransporteurs

Pneumatische dubbele klemcilinders, aangestuurd door kogelomloopspindel en servomotor

Boorversnelling a=32 mm, instelbaar met frequentieomvormer

Pneumatisch pilootgestuurde werkpositie

Transfer shuttle: Getande bandsectie 900 mm breed x 2500 mm lang

Terugtransportsectie: 950 mm breed x 4000 mm lang

Pneumatische stopper

Horizontale slag ca. 2500 mm door draaistroommotor

Rotatie door draaistroommotor met +/- 90°

Losstations / automatische verwijdering

Positionering van kastdelen door encoder

Beveiligingssysteem voor aanvoer

45 m beschermhek met 3 toegangsdeuren

2 schuifdeuren voor toevoer van de vloerrollenbanen
