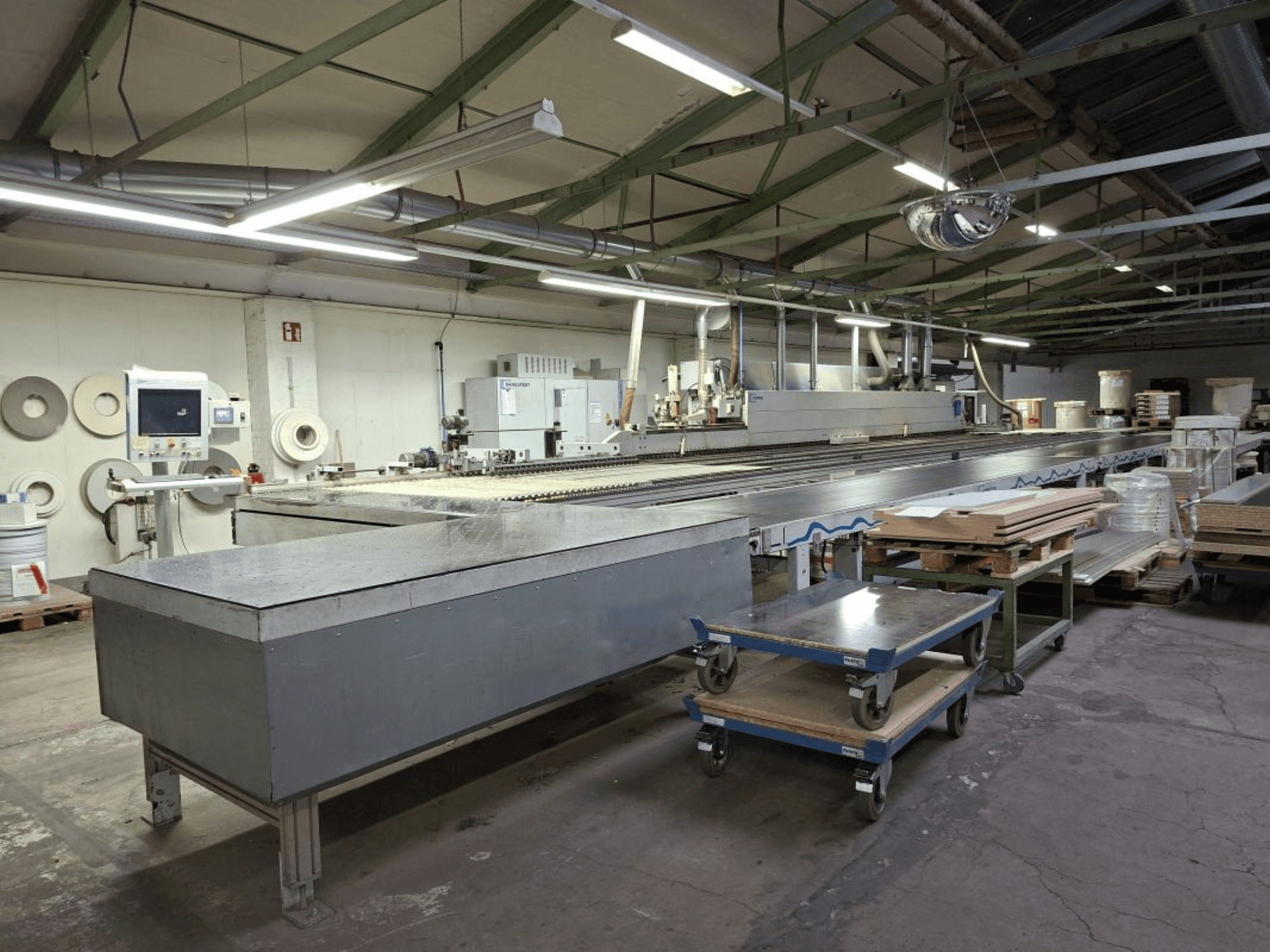

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Capaciteit lijnwerkstuk:

  • Lengte 250-3000 mm

  • Breedte 120-1200 mm

  • Dikte 8-60 mm

• Kantenschuurmachine (KAL 330) - basis en transport

  • Doorlopende machinebasis; werkstukondersteuning met rolbeugel ~800 mm uitschuifbaar

  • Transportketting 80 mm breed met rubberen oppervlak; precisiegeleiding, geharde oppervlakken

  • Bovendruk: aangedreven riem

  • Technische gegevens:

    • Aanvoersnelheid 18-25 m/min

    • Werkhoogte 950 mm

    • Minimale werkbreedte: 55 mm bij 22 mm dikte; 100 mm bij 60 mm dikte (afhankelijk van de werkstuklengte)

    • Overhang/overhang werkstuk 30 mm

    • Werkstukdikte 12-60 mm

    • Randmateriaal van strip: 0,4-20 mm (maximale doorsnede 900 mm²)

    • Randmateriaal van rol: 0,3-3 mm (maximale doorsnede: PVC 135 mm², fineer 100 mm²)

    • Max. diameter spoel 830 mm

    • Pneumatische aansluiting 7-8 bar

• Toevoersysteem en bediening (geïntegreerd met KAL 330)

  • Flexibel werkstukinvoersysteem wz10 voor automatische invoer (in de lengte en dwars); voor vierkante werkstukken met precieze afmetingen

  • Traploze aanpassing van de aanvoergeleiding (as), snelheid in te stellen op de invoerterminal

  • Automatische zijwaartse aanpassing van eenheden (werkstukoverhang 30-80 mm) voor lijmen en nabewerken

  • Ingangsterminal; oplosmiddelapplicator boven/onder

• Kantvoorbereiding en lijmen

  • Voorfreesunit: 2 motoren, elk 4 kW, 150 Hz, 9000 tpm; elektropneumatische bediening

  • Traploze verticale as SF20 voor automatisch centreren op paneeldikte

  • Voorsmeltunit met granulaatopslag

  • Snelsluitsysteem voor QA/QE applicatie-eenheid; QA voorlijmopslag voor kleurwissel

  • Basis lijmunit A20; magazijnhoogteverstelling ±5 mm (handmatige spindel)

  • Verlengd magazijn A6/A-E12/A20 voor 2 rollen (max Ø 830 mm); voorverwarmstation voor QA/QE

  • Automatische aanpassing van de drukzone

• Trimmen en frezen

  • Afkorteenheid HL84 met staande afkortaanslag voor gevoelige randen

  • Pneumatische verstelling van de afkortmotor (2 posities: vlak/vlak en met overhang voor contourfrezen)

  • Pneumatische omschakeling afkanten/rechtfrezen; handmatige aanpassing van de afkantaanslag bij verandering van de randdikte

  • Grove freesunit: 2 motoren gestapeld, elk 1,5 kW, 200 Hz, 12.000 tpm; hoogteverstelling via bovendruk

  • Pneumatische 2-positie instelling: voorfrezen met ~0,2 mm overhang / zonder overhang

  • Gereserveerde vrije ruimte voor een fijnfreesunit

  • Contourfrees Servo FK13 automatisch:

    • 2 motoren van elk 0,4 kW, 200 Hz, 12.000 tpm

    • Servogestuurde bewegingen; automatische 8-voudige gereedschapswisselaar

    • Aanvoersnelheid max. 20 m/min; minimale afstand tussen werkstukken 500 mm

    • Werkstukdikte 12-60 mm

    • Automatische FK-aanpassing voor identieke radii bij verschillende randdiktes; automatisch terugtrekken

    • FK-werkstukgeleiding met extra klemming voor min. werkstuklengte 120 mm (enkelzijdig)

• Afwerking en reiniging

  • Automatische meervoudige reinigingsunit MN21:

    • Tot 3 profielen; traceren van boven/onder/zijkant voor afschuinen en afronden op voorgefreesde PVC-kanten

    • Elektropneumatische luchtsproeiers; automatische afkant-/radiusomschakeling; automatisch intrekken van boven-/ondergereedschap

    • Hoogte-instelling via bovendruk

  • PVC-spaanderscheider boven/onder

  • Afwerkingseenheid FA11 boven/onder:

    • Reinigingsapparaat met hardmetalen mes; hoogte-instelling via bovendruk

    • Reinigingsmiddelenspuit; polijstinrichting; elektropneumatische vlakschraperbesturing

  • Universele freesunits: 2x UF11 gestuurd

    • Zwenkbaar tot max 90°; motor 6 kW; as 30 mm; motorposities horizontaal/verticaal

    • Traploze horizontale en verticale assen voor elke UF11

  • Bandschuureenheid KS10 voor rechte randen; bandsnelheid 10 m/s; oscillatie

    • Automatische aanpassing aan randdikte; automatisch terugtrekken; traploze koppelinstelling

  • Reiniger 08 boven/onder: roterende lineaire borstels voor oppervlaktereiniging

• Besturing: Power Control PC22


Extra uitrusting

• Invoertafel: HOMAG Optimat TBL 100/10/16, vaste aanslag links

  • Technische gegevens:

    • Werkstuklengte min 120 mm; lengte max (voor TBL100/25/12) 2500 mm

    • Werkstukbreedte min 195 mm; max 1200 mm

    • Rol-Ø 50 mm; rolafstand ~120 mm

    • Traploze aanvoersnelheid 7-40 m/min

    • Afmetingen bij benadering: lengte ~1000 mm; breedte 1800 mm

    • Zijgeleiding met traploos verstelbare rollen

    • 1 luchttafel 1700 × 650 mm

• Werkstukterugloop: LIGMATECH ZHR30 "Boomerang" (standaard terugloop voor grote stukken)

  • Maakt bediening door 1 persoon mogelijk bij enkelzijdige doorvoermachines

  • Werkstukcapaciteit: lengte 250-3000 mm; breedte 250-1200 mm; dikte 8-60 mm; max gewicht 60 kg

  • Hefinrichting bij uitvoer om werkstukken op gelijke hoogte te brengen met de toevoerluchttafel

  • Pinnen voor kleine onderdelen, sensorgestuurd (automatische positionering) voor eenvoudig draaien

    • Werkstukafmetingen voor draaien: lengte 50-200 mm; breedte 300-800 mm

  • Bandreiniging (enkelvoudig): vaste borstelstraat
