Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Meetfrequentie:

  • Standaard / Enkele lijn: 2.100.000 punten/s

  • Fijn: 900.000 punten/s

• Scanbereik: tot 600 x 550 mm

  • Breedte in modus 'enkele lijn': 300 mm

• Lichtbron: 22 blauwe laserlijnen + 1 enkele blauwe laserlijn + 5 parallelle blauwe laserlijnen

• Resolutie: tot 0,02 mm

• Nauwkeurigheid (met doelen):

  • Volumetrisch (standaard): 0,02 + 0,04 mm/m

  • Volumetrisch met schaalbalk: 0,02 + 0,03 mm/m

  • Volumetrisch + fotogrammetrie: 0,02 + 0,02 mm/m

  • Nauwkeurigheid van gaten: tot 0,03 mm

  • Volumetrische nauwkeurigheid van gaten: 0,03 + 0,04 mm/m

• Nauwkeurigheid zonder doelmarkering:

  • Volumetrisch (standaard): 0,05 + 0,02 mm/m

  • Volumetrische nauwkeurigheid van gaten: 0,06 + 0,02 mm/m

• Ingebouwde fotogrammetrie:

  • Volumetrische nauwkeurigheid: 0,020 mm/m

  • Gemiddelde afwijking: 0,007 mm

• Scherptediepte:

  • Algemeen: 600–2500 mm

  • Per modus: Standaard/Enkele lijn 450 mm; Fijn 150 mm

  • Maximale scherptediepte op de grootste afstand: 550 mm

• Afstand tot het object:

  • Standaard / Enkele lijn: 300 mm

  • Fijn: 150 mm

• Aanbevolen onderdeelgrootte: 0,1–6 m

• Fysieke / operationele gegevens:

  • Gewicht: 1,3 kg

  • Afmetingen: 300 x 150 x 75 mm

  • Aansluiting: USB 3.0

  • Bedrijfstemperatuur: -10 tot 40 °C

  • IP-classificatie: IP50

  • Luchtvochtigheid tijdens gebruik: 10–90% (niet-condenserend)

• Exportformaten: .stl, .ply, .obj, .txt, .xyz, .asc

• Aanpasbare formaten: beschikbaar

• Compatibele software:

  • Hexagon: Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT

  • Van derden: PolyWorks, Metrologic en andere software die puntenwolken of STL-bestanden importeert

• Belangrijkste kenmerken:

  • Ingebouwde fotogrammetrie; doelpuntloze en dynamische scanfunctie

  • Galaxy-modus; 3 hoofdscanmodi die direct tijdens het scannen kunnen worden gewisseld

  • Hole Flash Capture; herkenning van doelen in verschillende maten (3 / 6 / 12 / 16 mm)

  • Directe visuele LED-feedback

  • Draadloze scanmogelijkheid

  • Grote werkafstand

  • Geschikt voor automatisering en integratie met systemen van derden

  • Combineer gegevens uit verschillende modi in één puntenwolk/mesh

  • Geschikt voor grote of delicate componenten

• Certificeringen:

  • Gecertificeerd volgens VDI/VDE 2634-3

  • Nauwkeurigheidsvalidatie uitgevoerd door een ISO 17025-gecertificeerd laboratorium

• Typische toepassingen / sectoren:

  • Spoorwegen, algemene productie, industriële apparatuur, automobielindustrie, scheepvaart, niet-productiegerelateerde toepassingen

• Aantal: 1 scanner

Extra uitrusting (accessoires, niet inbegrepen bij de basismachine)

• 3 mm positioneringsdoelen (ID), zelfklevend

  • Artikelcode: B841-P007-A

  • Aantal in de verpakking: 10 dozen; 1.000 stuks/doos (totaal ca. 10.000 stuks)

• 6 mm positioneringsdoelen (ID), zelfklevend

  • Artikelcode: B841-P006-A

  • Aantal per verpakking: 10 dozen; 1.000 stuks/doos (totaal ca. 10.000 stuks)

• 6 mm magnetische kubusvormige positioneringsdoelen (ID)

  • Artikelnummer: B841-P050-126-A

  • Aantal in de verpakking: 1 doos; 8 stuks/doos

• FREEBox-II draadloze scanmodule

  • Functie: draadloze 5G Wi-Fi-overdracht en verwerking van scangegevens; vergroot de vrijheid en flexibiliteit van de operator

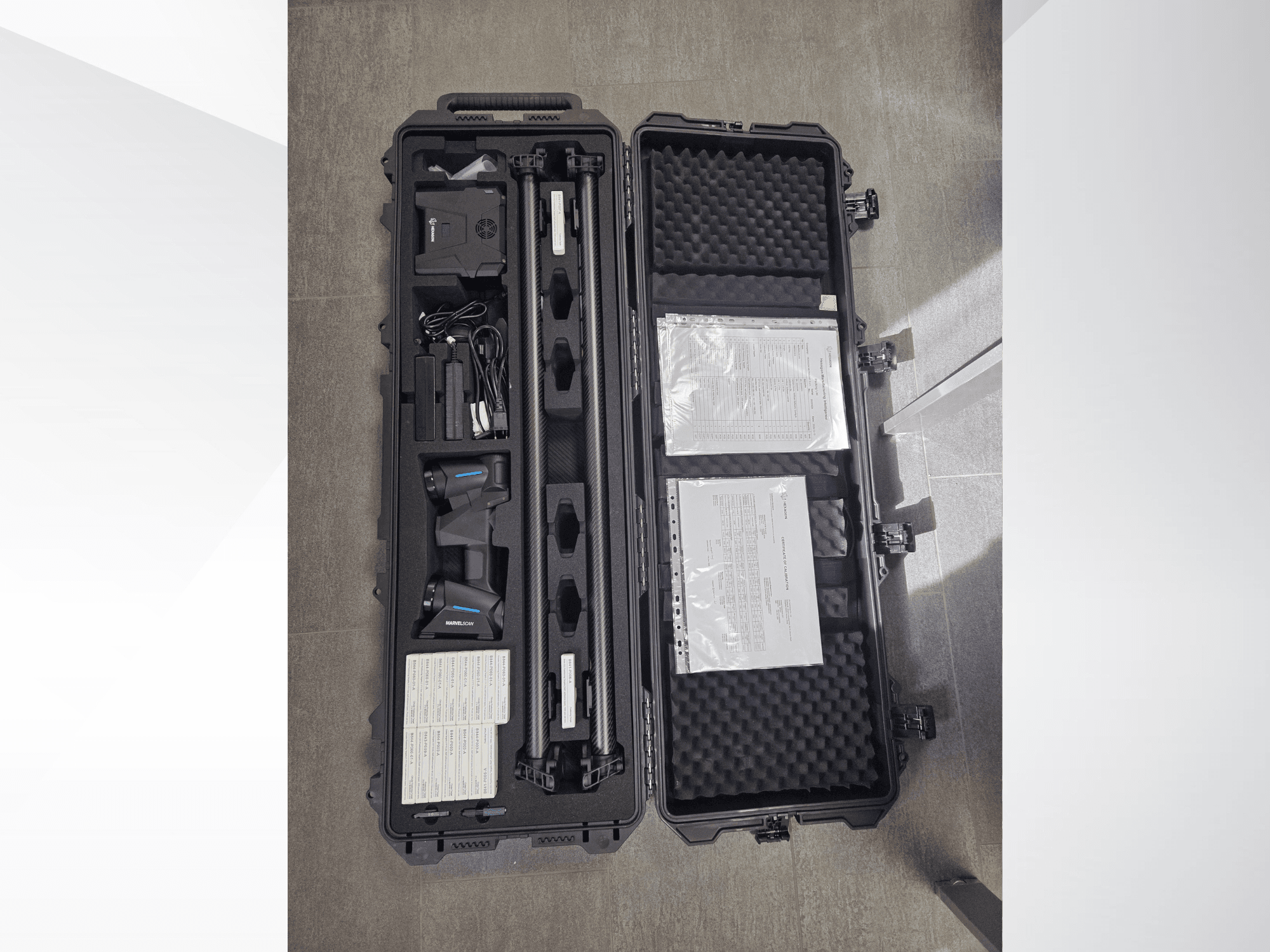

  • Inhoud van de verpakking:

    • 1x FREEBox II draadloze module met draagriem

    • 2x FREEBox II USB-kabels van 1 m

    • 1x voedingsadapter

    • 1x voedingskabel

    • 1x FREEBox-batterij

    • 1x reisetui

    • 1x schroevendraaierset

    • Inhoudslijst

    • Beknopte installatiehandleiding
