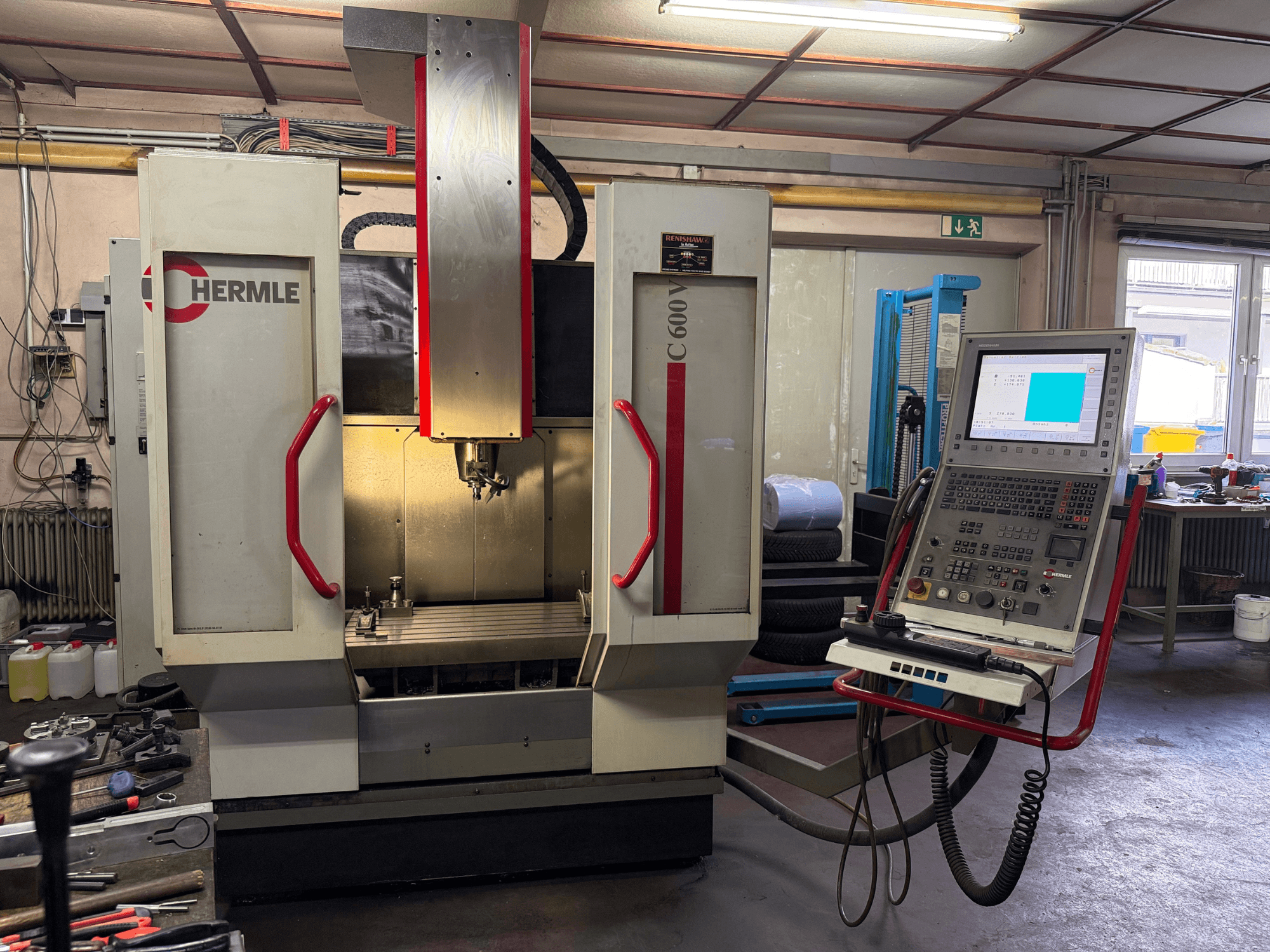

HERMLE - C600VDE-MIL-HER-2001-00005

• Spindeluren: 7,000 h

• Machineontwerp: Gewijzigd portaalontwerp

• CNC-besturing: Heidenhain iTNC 530 met 15" TFT kleurenscherm

  • Flexibele contourprogrammering

  • 6 GB werkstukprogrammageheugen

  • 0,5 ms blokverwerkingstijd

  • Parallel werken met grafische weergave

  • Draadsnijden (stijf tappen; zonder compensatieklauwplaat)

  • Bewaking standtijd

  • Ethernet-interface

• Aandrijvingen voor aanzetten

  • Aanzetkracht: 6.000 N

  • Snel verplaatsen: 35 m/min

  • Versnelling: 5 m/s²

  • Diameter/steek invoerschroef (X/Y/Z): 40 / 20 mm

• Meetsysteem: Directe schalen, resolutie 0,0001 mm

• Tolerantie positie (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Hoofdspil

  • Koppel (100% / 40% ED): 87 / 130 Nm

  • Conus: SK40 (conform DIN 2079), voor gereedschapshouders conform DIN 69871 A

• Starre opspantafel

  • Tafeloppervlak: 800 x 465 mm

  • Max. belasting: 1.000 kg

  • T-gleuven: 7 sleuven, grootte 14 mm H12, afstand 63 mm

  • Geleidingssleuf (4e van achteren): 14 mm H7

• Gereedschapwisselaar

  • Magazijnposities: 30

  • Max. gereedschapdiameter: 80 mm (125 mm met vrije aangrenzende posities)

  • Max gereedschaplengte: 250 mm

  • Max magazijnbelasting: 120 kg

  • Spaan-tot-spaan (VDI 2852): 5.5 s

• Koelmiddel systeem

  • Uitschuifbare spaanbak en toegankelijk spaanscherm

  • Tank: 200 L

  • Debiet: 40 L/min bij 3 bar

• Nutsvoorzieningen

  • Aangesloten vermogen: 400 V / 50 Hz

  • Opgenomen vermogen: 22 / 35 kVA

  • Perslucht: 6 bar

• Andere kenmerken

  • Elektrische compensatie voor thermische uitzetting

Extra uitrusting

• Elektronische handregelmodule (handwiel)

• SK40 meetsondesysteem

• Afblaasapparaat

• Spanenpistool
