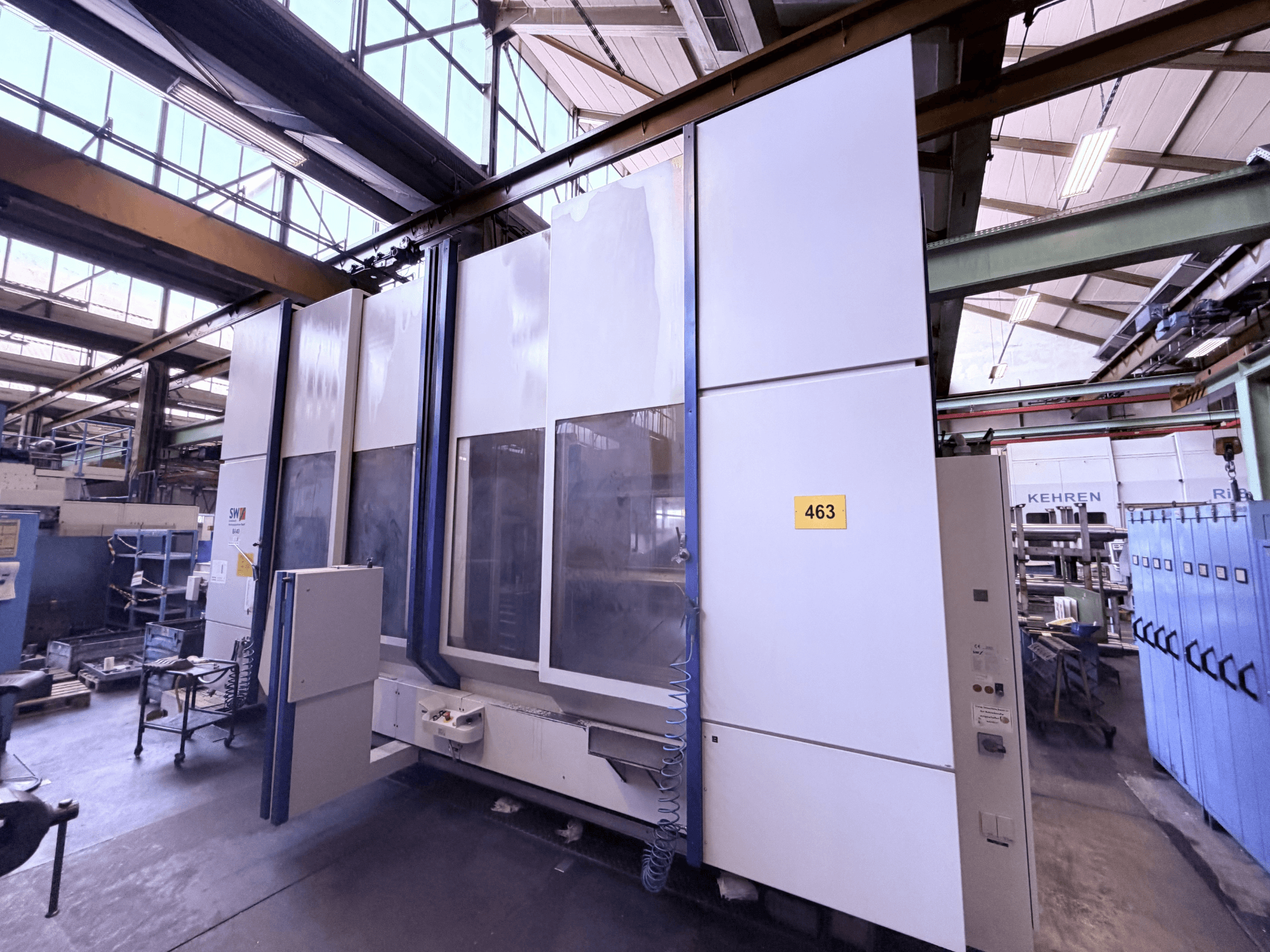

SW - BA 40DE-MIL-SWX-2001-00001

- Verplaatsingsbereik X-as: 2 × 1300 mm (3350 mm bij gebruik met lang bed)

- Verplaatsingsbereik Y-as: 630 mm

- Verplaatsingsbereik Z-as: 630 mm

- Opspanniveau (pendelmodus): 2 x 1275 x 630 mm

- Eilop X/Y/Z: 40 m/min

- Aanstuur snelheid: 1 - 40.000 mm/min

- Spindeldiameter: 100 mm

- Spiltoerental: 20 - 7.500 tpm

- Spindelvermogen: 36 kW (bij 25% ED)

- Spindelmoment: 950 Nm (bij 25% ED)

- Gereedschapskonus / houder: SK 50 DIN 69871, vorm B

- Plaatsen in het gereedschapsmagazijn: 60

- Max. gereedschapsdiameter (vrije aangrenzende plaatsen): 110 mm (250 mm)

- Max. gereedschapsgewicht: 8 kg (24 kg)

- Meetsysteem: lineair

- NC-draaitafel: Peiseler ATU 280 met tegenlager

- Koelvloeistofdruk (intern): 40 bar

- Koelvloeistofreiniging: spleetfilter

- Spoeling werkruimte: Ja

- Spoelpistolen: 2

- Bewaking op gereedschapsbreuk: Leutze

- Behuizing: Volledig gesloten

- Afzuigsysteem: GEA-Delbag, 2 x KNAW 1-1-AF

- Diskettestation: Ja

- Benodigde vloeroppervlakte (L x B x H): 7700 x 3700 x 4000 mm

- Fundering vereist: Nee

- Nominale netspanning: 3/PE AC 400 V / 50 Hz

- Nominale bedrijfsstroom: 87 A

- Totale aangesloten belasting: 50 kVA (nominaal vermogen 60 kVA)

- Zekering in de voedingsleiding: 100 A

- Bedrijfsuren: 63.368 uur

- Optionele uitrusting: uitgebreide machinehydraulica voor het vastklemmen van werkstukken, ventielsysteem voor dubbelwerkende klemcilinders, 2 klemcircuits in het linker werkgebied, 2 klemcircuits in het rechter werkgebied, klemdruk 250 bar / Q=9 l/min, aanpassing voor hoekboorkoppen (zonder 4-puntsondersteuning), automatische laaddeuren, ca. 60 SK50-spankoppen, 1x dubbele hoekkop, omkeerbare klemvoorziening (A-as en tegenhouder), klembrug
