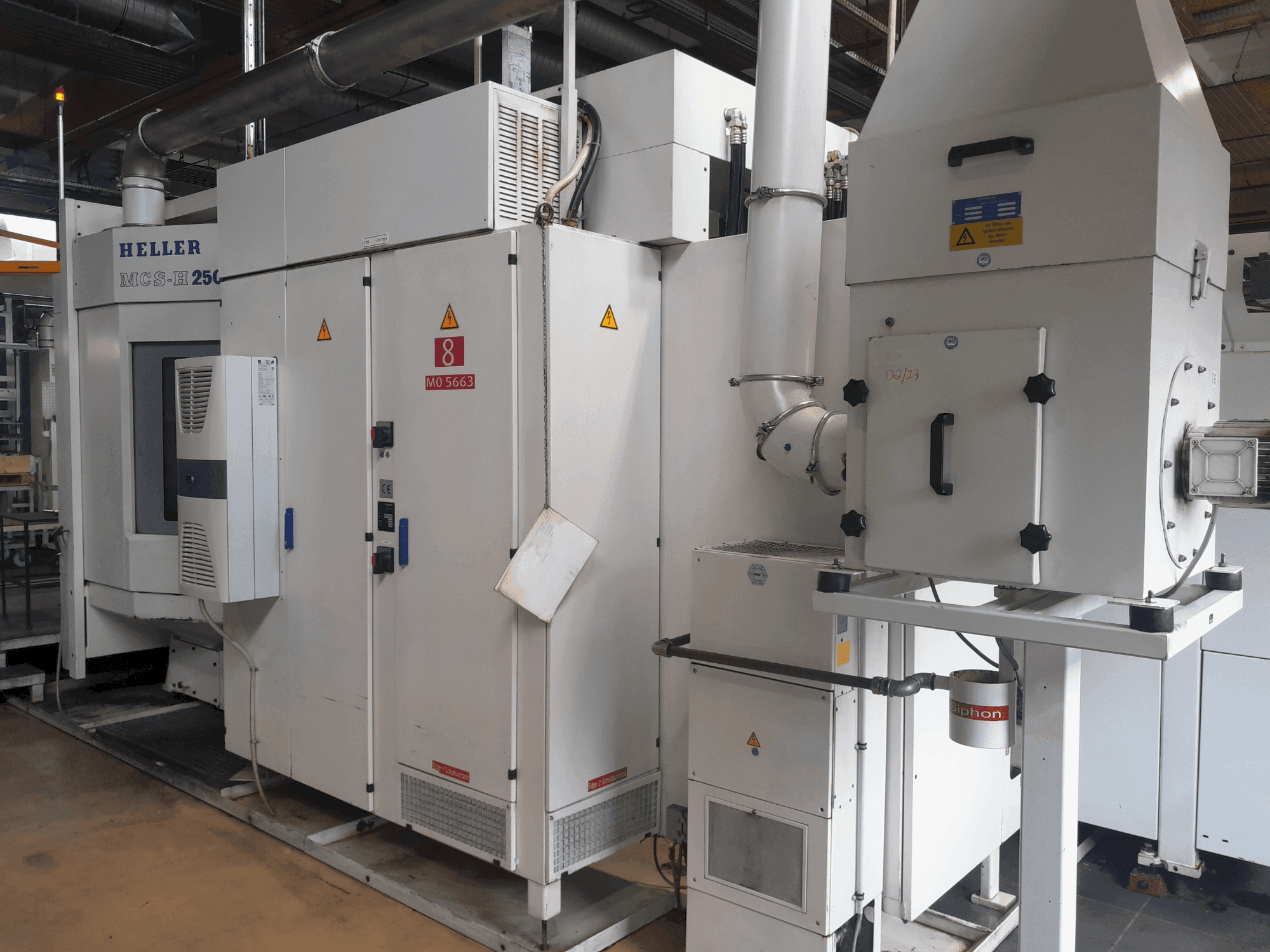

HELLER - MCS-H 250DE-MIL-HEL-1998-00001

Voordelen van de machine

Technische voordelen van de machine

• Productie-uren: ongeveer 56025 uur (eerste eenheid), 68300 uur (tweede eenheid)
• Geluidsniveau: 73. 8 db(a)
• Werkbereik: x-as (longitudinale slag): 800 mm /y-as (verticale slag): 800 mm /z-as (dwarsslag): 970 mm
• Roterende indexeertafel: werkstuknauwkeurigheid: ±3 boogseconden /maximaal klemgewicht: 800 dan (midden) /maximaal tangentieel koppel: 20000 nm (vergrendeld) /maximaal kantelmoment: 18000 nm (vergrendeld)
• Palletwisselaar: palletafmetingen: 500 x 630 mm (din 55201-a1) / bevestiging: 33 x m12 schroeven
• Gereedschapmagazijn: 3 cassettesleuven + 1 instelsleuf / gereedschapshouder: sk 50 / max. Gereedschapsdiameter: 100 mm (bezet), 270 mm (met vrije ruimte) / max. Gereedschapslengte: 450 mm / max. Gereedschapsgewicht: 25 dan
• Hoofdspil: toerentalbereik: 45-6000 tpm (traploos) / aandrijfvermogen: 36 kw (vanaf 500 tpm, 40% ed) /maximaal koppel: 688 nm (40% ed)/ aanvoersnelheid: tot 24000 mm/min / aanvoerkrachten: x/y-as 15000 n, z-as 20000 n
• Meetsysteem: directe meting in x-y-z-as / positietolerantie: 0. 010 mm / resolutie: 0. 2 µm
