HELLER - H5000AT-MIL-HEL-2021-00001
Heeft u nog vragen? Neem contact met ons op!

Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
- GINDUMAC
- Producten
- Werktuigmachines
- ➤ Tweedehands HELLER H5000 te koop | gindumac.com

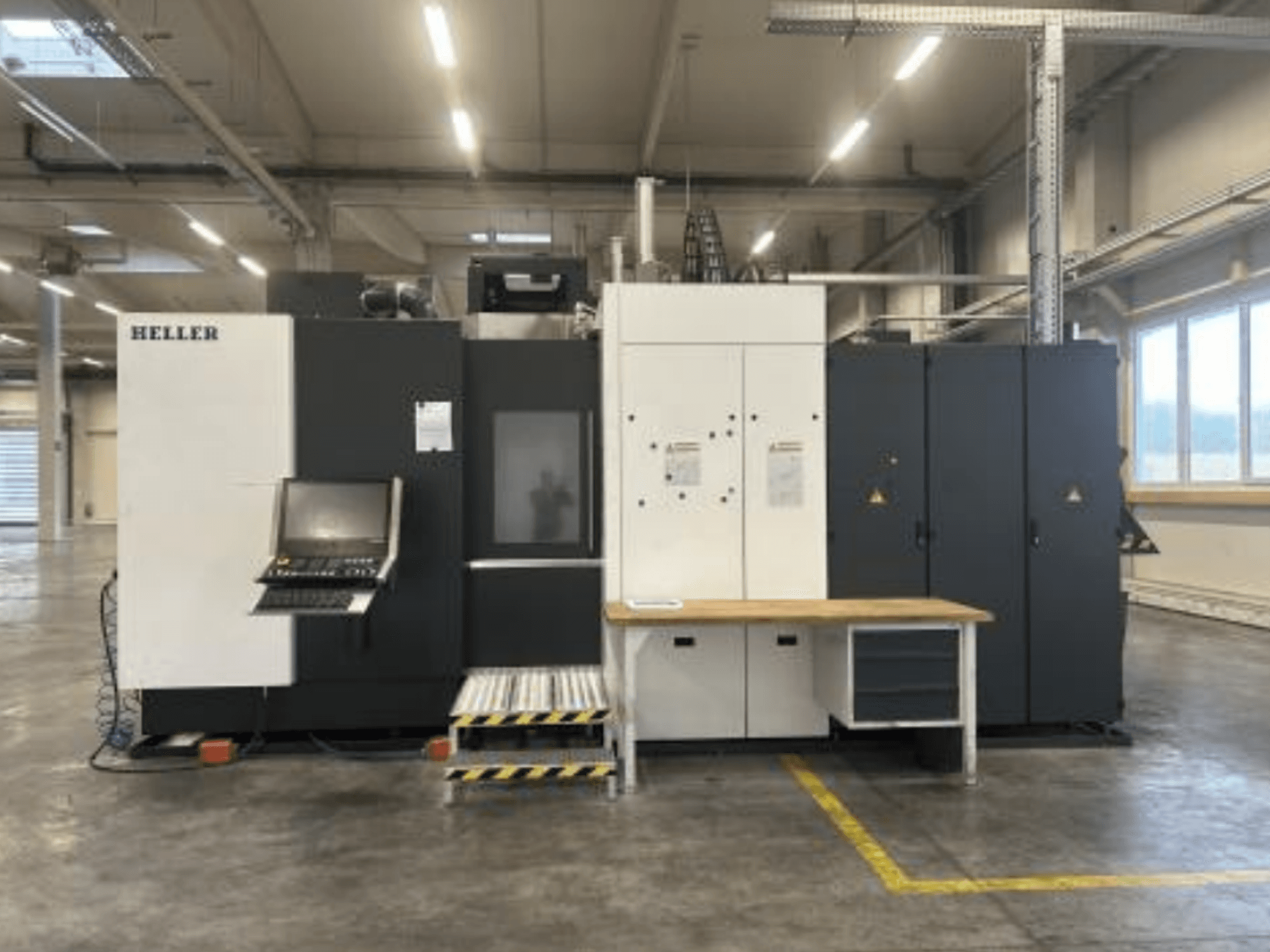

Dit 4-assige horizontale bewerkingscentrum HELLER H5000 is in 2021 geproduceerd. Het beschikt over een werkbereik van 800 mm in alle assen en een maximale werkstukdiameter van 900 mm. De machine is uitgerust met een HSK-A 100-gereedschapskonus en een gereedschapsmagazijn met een capaciteit van 100 plaatsen. Als u op zoek bent naar hoogwaardige bewerkingsmogelijkheden, overweeg dan de HELLER H5000 die wij te koop aanbieden. Neem contact met ons op voor meer informatie.
Overzicht
- merk: HELLER
- jaar: 2021
- MODEL: H5000
- productie-uren: 15000
- toepassingstype: Frezen
- Vestiging: Oostenrijk
- machinetype: Horizontaal bewerkingscentrum
- merk bedieningseenheid: SIEMENS
Technische Informatie - HELLER H5000
Besturingseenheid
- Merk besturing: SIEMENS
- Besturingsmodel: SINUMERIK 840D sl
Beweging
- Aantal assen: 4
- X-as verplaatsing: 800 mm
- Y-as verplaatsing: 800 mm
- Z-as verplaatsing: 800 mm
Technische specificatie
- Spindelsnelheid: 10000 RPM
- Kegelmaat: HSK 100
- Gereedschapstations: 100
Extra informatie
- Aantal machines: 2 stuks
- Besturingseenheid: Siemens SINUMERIK 840D Solution Line met 24" multitouch-hoofdbedieningspaneel en HELLER-bedieningsinterface
- Werkbereik (X/Y/Z-assen): 800 / 800 / 800 mm
- Aandrijfpakket: POWER-pakket (standaardaandrijving in X/Y/Z)
- Snelle verplaatsing (X/Y/Z-assen): 50 m/min
- Versnelling (X/Y/Z-assen): 5 m/s²
- Aandrijfkracht X- en Y-as (ED S3 -40%): 15.000 N
- Voedingskracht Z-as (ED S3 -40%): 20.000 N
- Servomotoren van de voedingsassen: incrementele encoders
- Positioneringstolerantie lineaire assen (Tp): 0,005 mm
- Bewerkingseenheid: PC 100 i Power-snijeenheid (10.000 tpm, 45 kW, 360 Nm)
- Gereedschapscone: HSK-A 100 volgens DIN 69 893
- Gereedschapsmagazijn: 100 plaatsen, kettingtype (HSK-A 100) met Comfort Operator Terminal bij het gereedschapsinstelstation
- Controle op gereedschapsbreuk: snelle controle op boorbreuk
- Botsingsbewaking: bewakingssysteem voor schadebeperking
- NC-draaitafel (B-as): indexering 360.000 x 0,001 graden, 25 tpm, nauwkeurigheid 8 boogseconden, max. tangentieel moment 12.000 Nm, max. kantelmoment 18.000 Nm
- Vlaktransformatie: CYCLE 800
- Werkstukopstelstation: handmatig draaibaar 4 x 90 graden
- Werkstukklemming: 5-weg media-interface, hydraulische druk 200 bar, proportionele technologie
- Pallets: 2 speciale pallets in de basismachine (HELLER-tekening AP.205705) met DIN-gatenpatroon
- Afmetingen pallets: 630 x 630 mm
- Max. werkstukdiameter: 900 mm
- Max. werkstukhoogte: 1.000 mm
- Max. klemkracht (pallet 1): 1.000 kg (eenzijdig) / 1.400 kg (tweezijdig)
- Palletwisseltijd: 13 s (zonder hydraulische klemming) / 13,5 s (met hydraulische klemming)
- Koelvloeistof- en spanentransport: schraapbandtransporteur voor natte bewerking
- Koelsystemen: precisie water-luchtkoeler (compressor) voor directe aandrijvingen van A- en B-assen, spil en schakelkast; koelvloeistoftemperatuurregelaar
- Nevelafzuiging: emulsieafzuigsysteem
- Elektrische aansluiting: 3~ 400 V / 50 Hz, nominale stroom 65 A, kortsluitvermogen 9 kA
- Totaal aangesloten vermogen: ca. 37 kVA (machine) + ca. 14 kVA (VRF-koelunit)
- Toevoerdruk perslucht: 5 - 6 bar
- Toegestane omgevingstemperatuur: 10 - 45 °C
- Verwerkt materiaal: aluminium (uitsluitend)
- Bedrijfsuren: ca. 12.000–15.000 uur (onder voorbehoud van bevestiging)
- Bedrijfsstatus: momenteel geïnstalleerd/opgesteld en ingeschakeld
Optionele machine-uitrusting:
- Speciale opstelling: meerassige koppen (HELLER-tekening 00.882914 MAGNA)
- Gereedschapsmeting: RENISHAW Radio Touch Probe RMP 60 met ontvanger en HELLER-meetcycli
- Koelvloeistoffilterunit: vacuümroterend filter KNOLL VRF 250 met interne koelvloeistoftoevoer (IKZ) onder hoge druk van 50 bar, spoeling van het werkgebied, tankinhoud 1.200 l
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
** De standaardleveringsomvang omvat uitsluitend de basismachine. Accessoires en perifere apparatuur worden pas tijdens het aankoopproces uitdrukkelijk bevestigd door middel van bindende overeenkomsten.
