HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001
Heeft u nog vragen? Neem contact met ons op!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
- GINDUMAC
- Producten
- Werktuigmachines
- ➤ Gebruikte HARDINGE Quest 51 SP te koop | gindumac.com

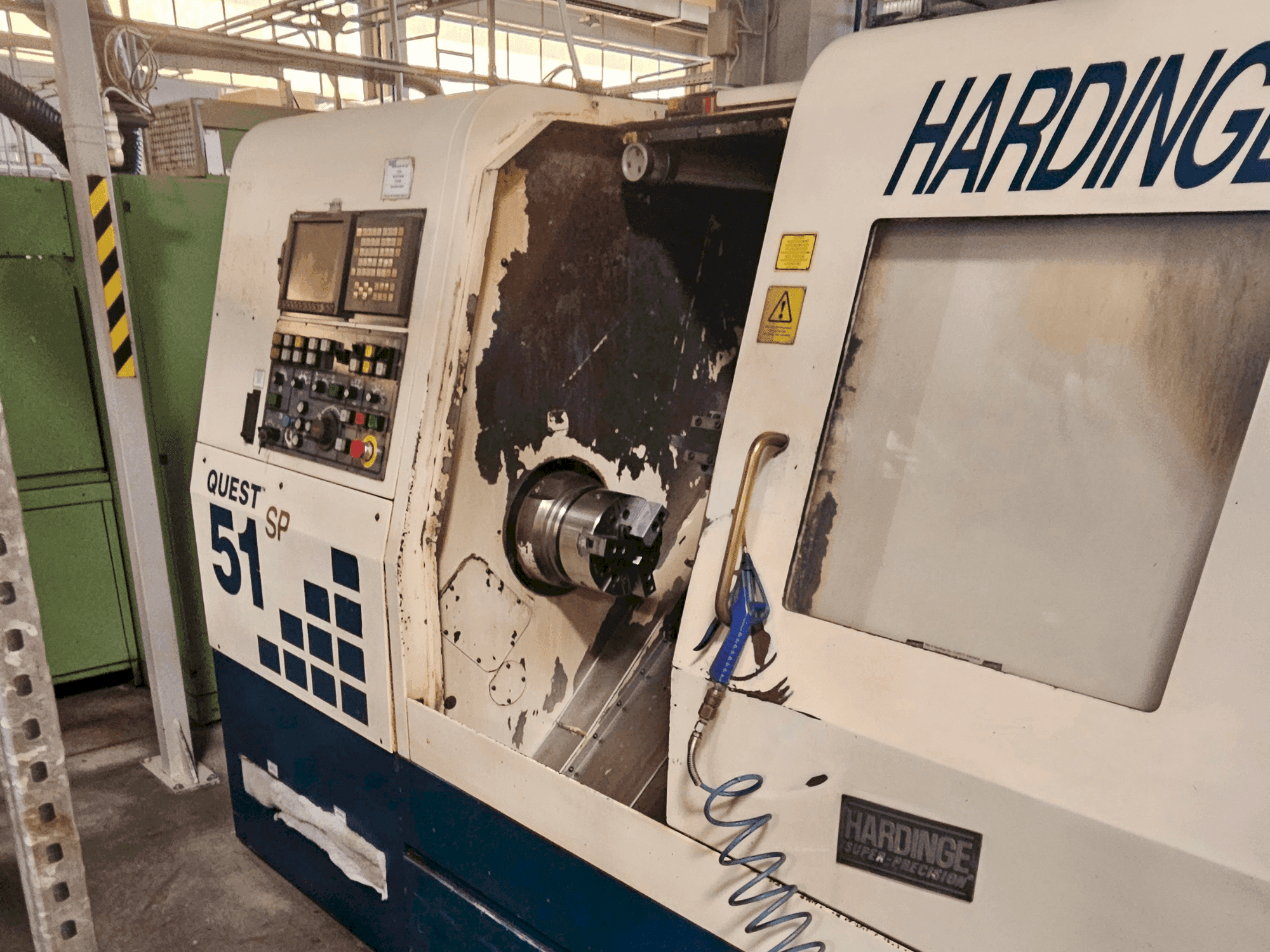

Deze HARDINGE Quest 51 SP werd vervaardigd in 2001. De machine heeft een zwenkbed van 520 mm, een maximale draaidiameter van 356 mm en een spindelsnelheid tot 4200 omw/min. De machine heeft een revolver met 12 gereedschappen voor levend gereedschap met geïntegreerde C-as en Y-as voor meerassig bewerken. De besturing verloopt via een 21iT CNC systeem. Overweeg de mogelijkheid om deze HARDINGE Quest 51 SP horizontale draaimachine te kopen. Neem contact met ons op voor meer informatie.
Overzicht
- merk: HARDINGE
- jaar: 2001
- MODEL: Quest 51 SP
- productie-uren: 43750
- toepassingstype: Draaien
- Vestiging: Roemenië
- machinetype: Horizontale draaimachine
- merk bedieningseenheid: FANUC
Technische Informatie - HARDINGE Quest 51 SP
Besturingseenheid
- Merk besturing: FANUC
- Besturingsmodel: 21iT
Afmetingen
- Machinediepte: 3860 mm
- Machinehoogte: 1905 mm
- Machinegewicht: 5550 kg
Beweging
- X-as verplaatsing: 189 mm
Technische specificatie
- Spindelvermogen: 15 kW
- Spindelsnelheid: 4200 RPM
Extra informatie
Aanvullende uitrusting
- Snelle tailstock
- Onderdelenvanger
- Bar feed interface
Voordelen van de machine
Technische voordelen van de machine
- Max. Diameter draaien: 356 mm
- Doorvoergat (ronde spantang): 51 mm, spindelboring 60 mm
- Afstand tussen de middelpunten (z verplaatsing): 610 mm
- Motor voor onderspanning: 3. 7 kw
- Snelle verplaatsing: x = 1100 ipm / z = 1500 ipm
- Revolvertype: vdi30, revolver met 12 stations voor levend gereedschap
- C-as & y-as: geïntegreerd in hoofdspilrevolver, voor meerassig bewerken
- Spantangsysteem: 20c spantangen inbegrepen
- 43750 energie-uren
Extra informatie
Machine nog onder stroom / Basisuitrusting: voor VDI 30 gereedschappen, 12 stations/ Beitel doorsnede, vierkant, max. 25 mm/ Beitelsteel diameter, max. 40 mm/ Omschakeltijd (van station naar station) 0,1 s/ Uitgerust met 30 gereedschappen/ Schachtdiameter beitel met ER25 spantang 2-6 mm/ Aandrijfkracht op de gereedschapspunt: 3,7 kW/ Koppel aan gereedschapspunt_: 21,7 Nm/ Toerentalbereik (in stappen van 1 tpm) 80-80.000/ Optioneel: VDI 40 gereedschappen, 10 stations/ Beitel doorsnede. Vierkant, max. 25 mm/ Schachtdiameter gereedschap max. 40 mm/ Omschakeltijd (van station naar station) 0,35 s/ Optioneel: aangedreven VDI 40 gereedschappen in alle stations -/ Schachtdiameter met ER32 spantang 3 - 20 mm/ Aandrijfkracht op de gereedschapspunt: 5,6 kW/ Koppel aan gereedschapspunt: 35,3 Nm/ Toerentalbereik (in stappen van | omw/min) 60-6000/ Conventioneel Hardinge/ Revolverkop type T_ (inch of millimeter) met richtingslogica, 10 of 12 stations/ Gereedschapsschacht doorsnede, vierkant, max. 25 mm/ Gereedschapsdiameter, max. 40 mm/ Omschakeltijd (van station naar station) 0,35 s/ Tegenspil - met riemaandrijving of geïntegreerde aandrijving/ Spilkop (ANSI)/ 16C spantang Rond (opening) 42 mm/ Spanbekmaat 150 mm/ Spanklauwplaat (spanbreedte) 152,4 mm/ Aandrijfvermogen bij 1500 tpm 7,5 kW/ Koppel 47,7 Nm/ Snelheidsbereik (in stappen van tpm) met riemaandrijving en geïntegreerde antenne 60-6000/ Verplaatsing, max. 603,3 mm/ Bewegingssnelheid max. 38 tpm/ Hydraulische achteraanslag met encoderterugkoppeling/ Baansnelheid max. 7,6 m/min/ Aangesloten lasten/ Afmetingen van de machine: Lengte (met losse kop) 2758,5 mm/ Lengte (met tegenspil) 3008,7 mm/ Lengte met optionele spanentransporteur 3844,3 mm/ Diepte 1943,1 mm/ Hoogte 1905 mm/ Gewicht (ongeveer) 5552 kg
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
