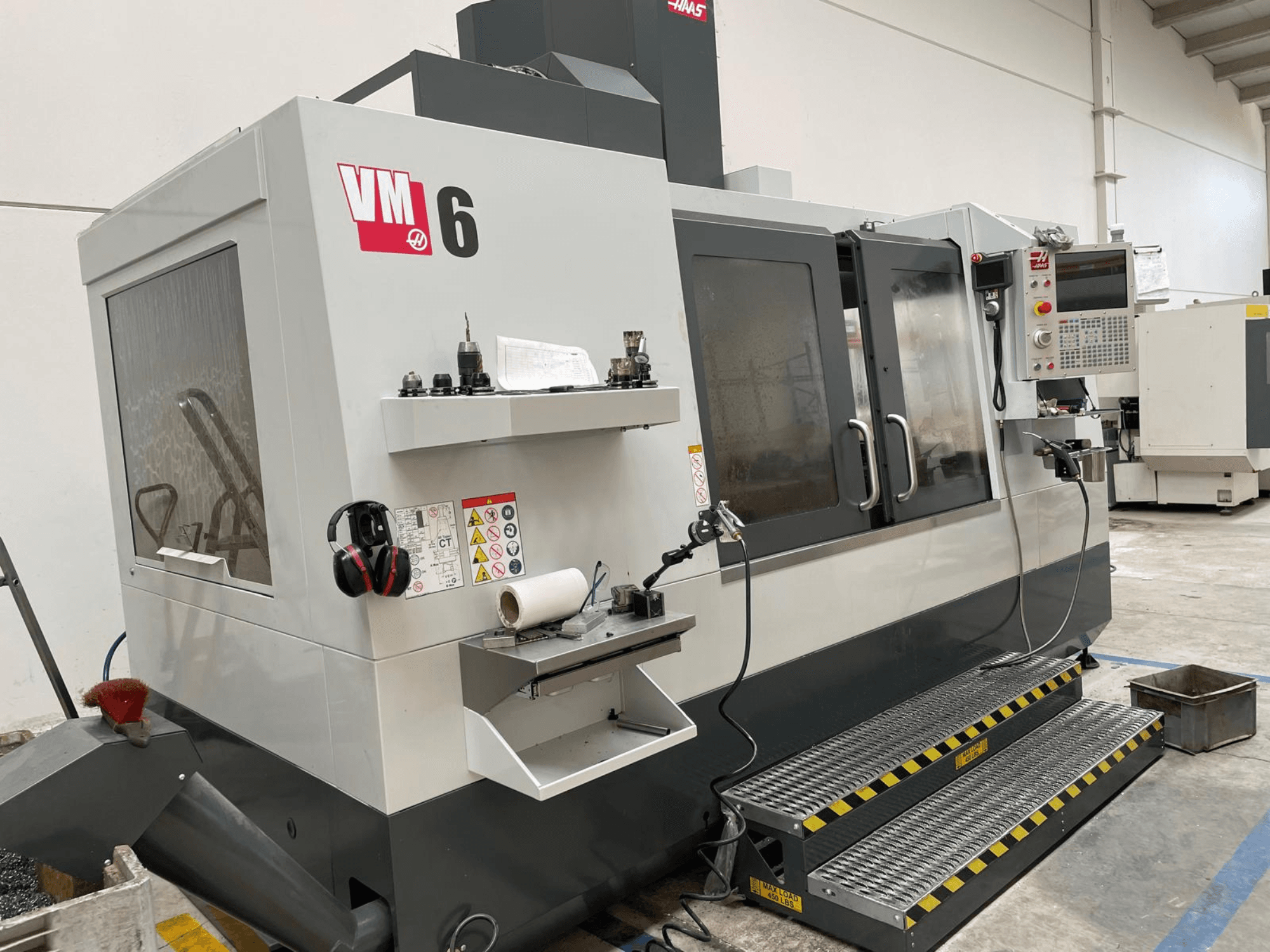

HAAS - VM-6ES-MIL-HAA-2024-00001

Spilneus tot tafel: max 864 mm (34,0 in), min 102 mm (4,0 in)

Spindel

• Max. koppel: 122,0 Nm @ 2000 tpm (90,0 ft-lbf)

• Aandrijfsysteem: Inline directe aandrijving

• Conus: CT40 | BT40 | HSK-A63

• Smering: Lucht-/olie-injectie

• Koeling: Vloeistofgekoeld

Tafel

• Lengte: 1626 mm (64,0 in)

• Breedte: 711 mm (28,0 in)

• T-sleufbreedte: 15,90-16,00 mm (0,626-0,630 in)

• Hartafstand T-sleuven: 125 mm (4,92 in)

• Max. gewicht op tafel: 1814 kg (4000 lb)

Aanzetten en stuwkracht

• Max. snijsnelheid: 12,7 m/min (500 ipm)

• Snelheid (X/Y/Z): 15,2 m/min (600 ipm)

• Max. duwkracht X: 15.124 N (3400 lbf)

• Max. stuwkracht Y: 18.238 N (4100 lbf)

• Max. kracht Z: 24.910 N (5600 lbf)

Gereedschapwisselaar

• Type: SMTC (zijmontage)

• Capaciteit: 30+1

• Max gereedschapdiameter (vol): 64 mm (2,5 in)

• Max gereedschapdiameter (aangrenzend leeg): 127 mm (5,0 in)

• Max gereedschapslengte: 406 mm (16 in)

• Gereedschap-naar-gereedschap tijd (gemiddeld): 2.80 s

• Spaan-tot-spaan tijd (gemiddeld): 3.60 s

Voorzieningen

• Koelvloeistofcapaciteit: 360 L (95 gal)

• Benodigde lucht: 113 L/min @ 6,9 bar (4 scfm @ 100 psi)

• Minimale luchtdruk: 5,5 bar (80 psi)

Elektrisch

• AC-ingangsspanning (3-fasen) laag: 220 VAC, ampère bij volle belasting: 70 A

• Ingangswisselspanning (3-fasen) hoog: 440 VAC, ampère bij volle belasting: 35 A
