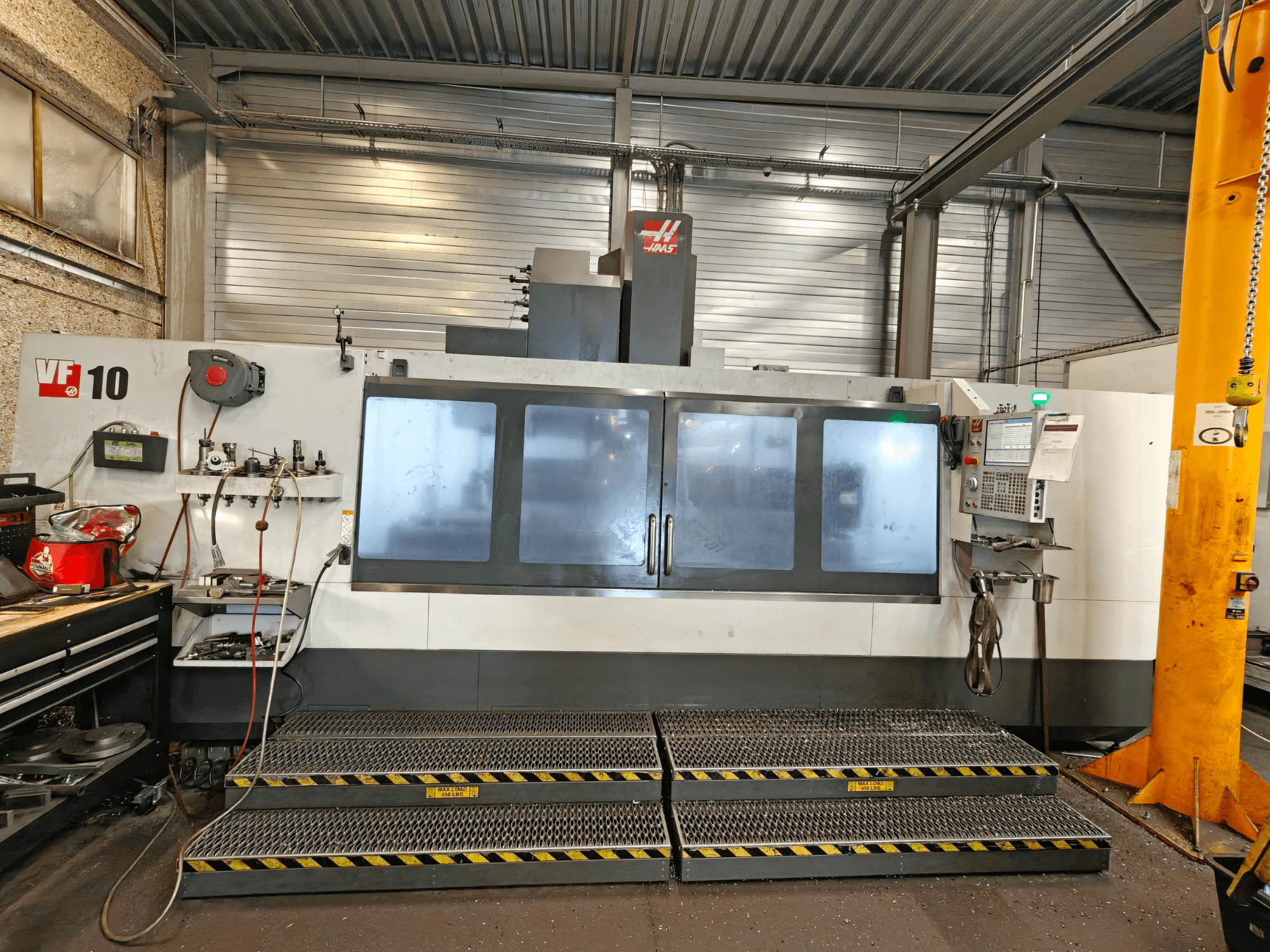

HAAS - VF-10/50BE-MIL-HAA-2022-00001

Afstand spilpunt tot tafel (max.): 35,0 in (889 mm)

Afstand spilpunt tot tafel (min.): 5,0 in (127 mm)

Spil

• Max. koppel: 340 ft‑lbf bij 700 rpm (460 Nm bij 700 rpm)

• Aandrijfsysteem: versnellingsbak met 2 versnellingen

• Lagering: Lucht-/olie-injectie

• Koeling: Vloeistofgekoeld

Tafel

• Lengte: 120,0 in (3048 mm)

• Breedte: 28,0 inch (711 mm)

• Breedte T-gleuf: 0,626–0,630 in (15,90–16,00 mm)

• Hartafstand T-gleuven: 4,92 inch (125 mm)

• Aantal T-gleuven: 5

• Max. tafelbelasting (gelijkmatig verdeeld): 4000 lb (1814 kg)

Aanvoersnelheden

• Max. snijvoortgang: 360 ipm (9,1 m/min)

• Snelverplaatsingen: X 360 ipm (9,1 m/min), Y 600 ipm (15,2 m/min), Z 600 ipm (15,2 m/min)

Asmotoren (max. stuwkracht)

• X: 3400 lbf (15.124 N)

• Y: 4100 lbf (18.238 N)

• Z: 5600 lbf (24.910 N)

Gereedschapswisselaar

• Type: SMTC

• Capaciteit: 30+1

• Max. gereedschapsdiameter (alle vakken gevuld): 4,0 in (102 mm)

• Max. gereedschapsdiameter (aangrenzende vakje leeg): 10,0 in (254 mm)

• Max. gereedschapslengte (vanaf de meetlijn): 16 in (406 mm)

• Max. gereedschapsgewicht: 30 lb (13,6 kg)

• Tijd tussen twee gereedschappen (gemiddeld): 4,2 s

• Tijd tussen twee spanen (gemiddeld): 6,3 s

Algemeen

• Capaciteit koelvloeistof: 95 gal (360 L)

Luchtvereisten

• Benodigde lucht: 4 scfm bij 100 psi (113 L/min bij 6,9 bar)

• Inline-luchtslang: 3/8 inch

• Koppeling (lucht): 3/8 inch

• Minimale luchtdruk: 80 psi (5,5 bar)

Elektrisch

• Aandrijfsysteem: versnellingsbak met 2 versnellingen

• Ingangsspanning AC (3-fasig) laag: 220 VAC, 70 A (FLA)

• Ingangsspanning AC (3-fasig) hoog: 440 VAC, 35 A (FLA)

Afmetingen – verzending

• Binnenlandse pallet: 288 inch x 102 inch x 132 inch (732 cm x 260 cm x 336 cm)

• Exportkist: 288 inch x 105 inch x 134 inch (732 cm x 267 cm x 339 cm)

• Binnenlandse pallet met EC-optie: 288 inch x 102 inch x 140 inch (732 cm x 260 cm x 356 cm)

• Exportkist met EC-optie: 288 inch x 105 inch x 141 inch (732 cm x 267 cm x 359 cm)
