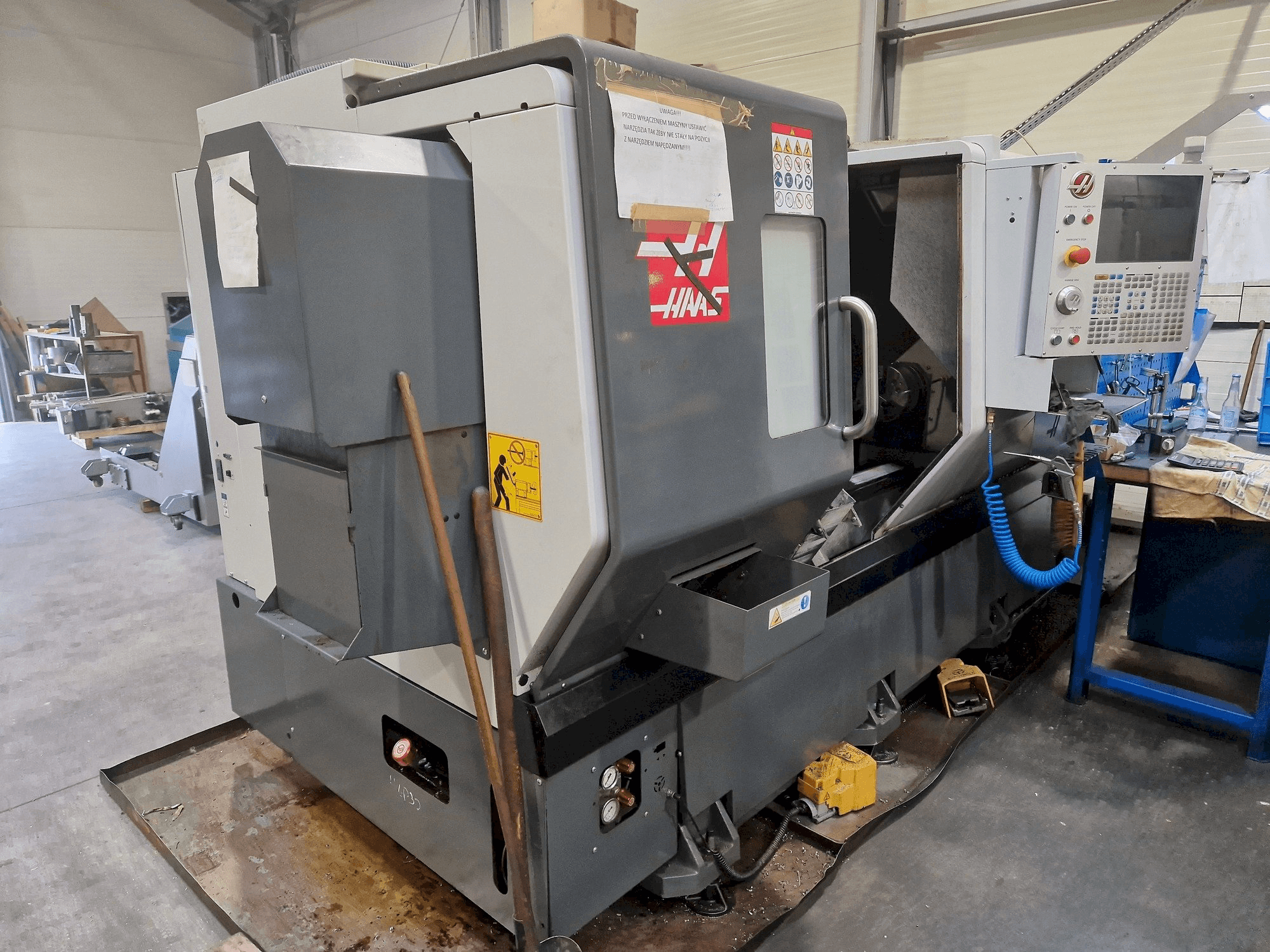

HAAS - DS-30YPL-TUR-HAA-2018-00001

Aanvullende uitrusting

• Aangedreven gereedschappen (6000 min-1) met C-as
• Meetsonde
• Hogedrukkoelsysteem (21 bar)
• Bar feeder interface
• Spanentransporteur
• IFS Vario E2000 filtratiesysteem
• Programmeerbaar werkstukopnamesysteem
• Uitgerust met 15 gereedschapshouders

Voordelen van de machine

Kwalitatieve machinevoordelen

• Ds-38ss 254 mm klauwplaat, spindelboring 76 mm, 22. 4 kw motor, toerental: 4. 500 tpm - pcat programmeerbaar, pneumatisch bediend onderdelenvangsysteem, maximale afmetingen werkstukken: 96 mm x 152 mm voor st-20, st-25, st-30, st-35, ds-30 ook in y-as
• Pcat programmeerbaar, pneumatisch bediend onderdelenvangsysteem, maximale afmetingen werkstukken: 96 mm x 152 mm voor st-20, st-25, st-30, st-35, ds-30 ook in y-richting
• Acf extra 25 μm filtratiesysteem, onmisbaar voor het verwerken van gietijzer, aluminium, hout en composietmaterialen
• Hpc hogedrukkoelvloeistofsysteem, druk tot 21 bar
• Ethernet-netwerkkaart
• Automatische uitwerper voor onderdelen
• Door de m-code bediende jet blaast lucht door de klauwplaat
• Lt-bmt65-24 24-stations bmt65 revolver (24 posities indexeerbaar) in plaats van de standaard 12-stations bmt65 revolver

Technische voordelen van de machine

• Kruissledebeweging op x-as: 318 mm - verplaatsing dwarsslede op y-as: +50 mm - lengteslede op z-as: 584 mm
• Zwenkdiameter over kruisslede: 527 mm - zwenkdiameter over tailstock: 806 mm
• Diameter van de hoofdspilkop: 210 mm - diameter van de hoofdspilboring: 88. 9 mm - maximale draaidiameter met stafwerk: 51 mm - maximale draaidiameter voor bmt65 hybride revolver: 454
• Cnc-besturing, 4 assen (inclusief y-as, haas-type, compatibel met fanuc), geheugencapaciteit 1 mb, 15" lcd-monitor met usb-poort
• Elektronisch handwiel
• Gereedschapshouder type bmt65, met een set standaard houders, aangedreven gereedschap
• Hydraulische drieklauwplaat met zachte bekken voor hoofdspil, hydraulische spantanghouder met zachte bekken voor subspil
• Compensatie van thermische uitzetting van kogelomloopspillen, kast met dubbele deuren en ramen, werking zonder compensatiebeugel, installatie van luchtaansluiting
• Tray met een uitrolbare spanentransporteur, automatisch centraal smeersysteem, cabcool - koeling van het cnc-bedieningspaneel
• Verlichting van het machine-interieur, machinedocumentatie in het engels en polish, eerste vulling met blaser-koelvloeistof

Extra informatie

15 gereedschapshouders // AANSCHAKELUREN = 10635u // SLIJTAANDUREN = 3608u
