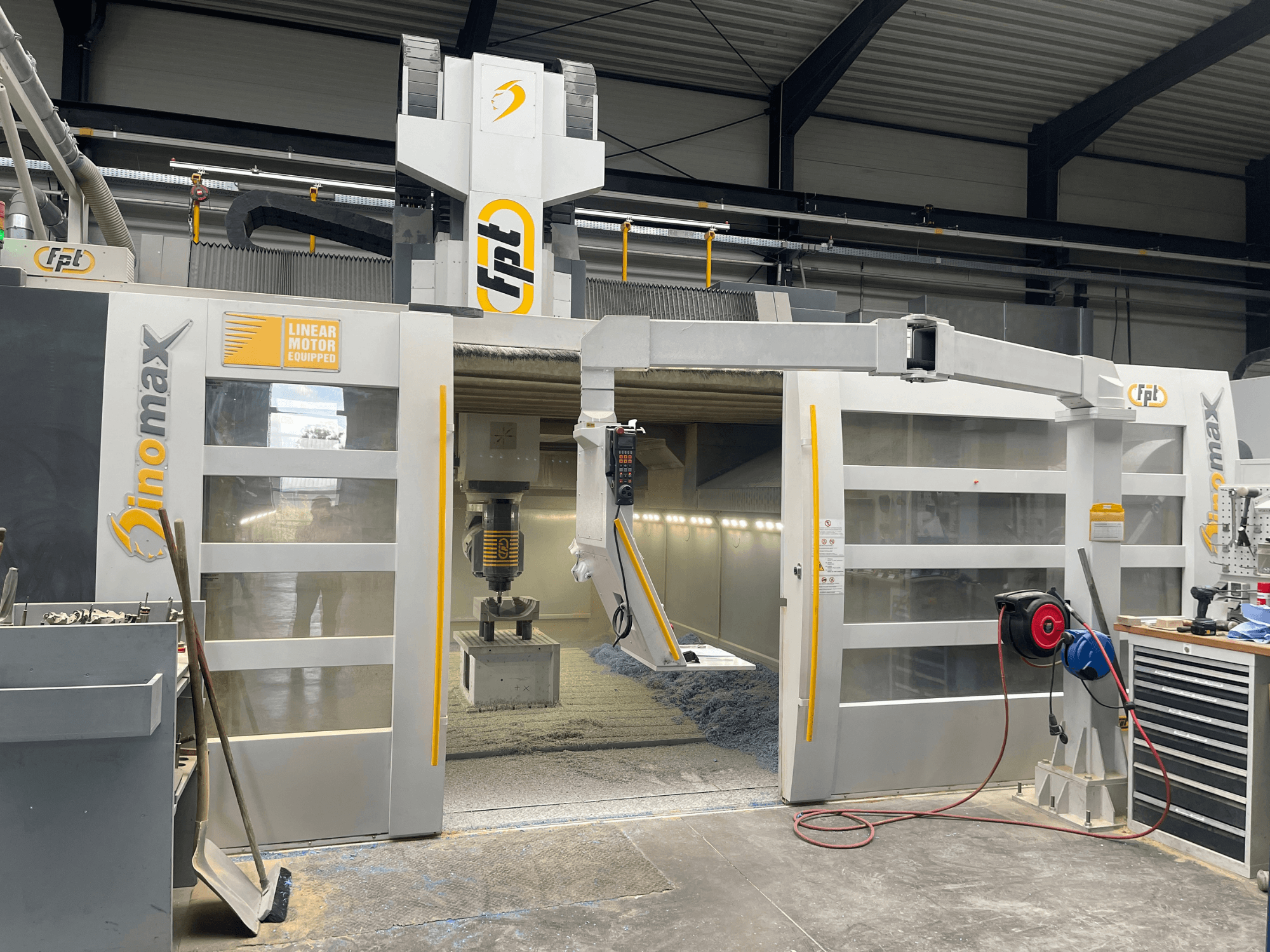

FPT DINOMAX-portaalfreesmachine, gezien vanaf de voorkant, met details van de lineaire motor, het werkgebied en het bedieningspaneel.

Bedankt voor uw bezoek

Deze machine is onlangs verkocht. Bekijk vergelijkbare beschikbare machines of stuur ons een aanvraag.

Bekijk alle soortgelijke machines

Bekijk soortgelijke machines

FPT DINOMAX

Foto Gallerij

FPT - DINOMAX DE-MIL-FPT-2022-00001

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
➤ Tweedehands FPT DINOMAX - portaalfreesmachine te koop | gindumac.com

Toon in de originele taal

Deze 5-assige FPT DINOMAX-portaalfreesmachine is in 2022 geproduceerd. De machine beschikt over een indrukwekkende verplaatsingsafstand van 4000 mm op de X-as, 2700 mm op de Y-as en 1300 mm op de Z-as. De machine is voorzien van een robuuste tafel met afmetingen van 2500 x 4000 mm en een draagvermogen van 15 t/m². Als u op zoek bent naar hoogwaardige freesmogelijkheden, overweeg dan de FPT DINOMAX portaalfreesmachine die wij te koop aanbieden. Neem contact met ons op voor meer informatie.

Overzicht

merk: FPT
jaar: 2022
MODEL: DINOMAX
productie-uren: 14089
toepassingstype: Frezen
Vestiging: Duitsland
machinetype: Portaalfreesmachine
merk bedieningseenheid: HEIDENHAIN

Technische Informatie - FPT DINOMAX

Besturingseenheid

Merk besturing: HEIDENHAIN
Besturingsmodel: TNC 640

Beweging

Aantal assen: 5
X-as verplaatsing: 4000 mm
Y-as verplaatsing: 2700 mm
Z-as verplaatsing: 1300 mm

Technische specificatie

Spindelsnelheid: 10000 RPM

Extra informatie

- NC-softwareversie: 340590 11 SP5 Hotfix 1

- Bedrijfsuren: 16.539 uur

- Bedrijfsduur machine: 14.089 uur

- Programma-looptijd: 6.549 uur

- Bedrijfsuren spindelmotor 1: 0 uur

- Bedrijfsuren spindelmotor 2: 3.627 uur

- Bedrijfsuren hulpstuk 1: 5.768 uur

- Bedrijfsuren hulpstuk 2 van de kop: 4.343 uur

- Longitudinale verplaatsing (X-as): 4.000 mm

- Dwarsverplaatsing (Y-as): 2700 mm

- Verticale verplaatsing (Z-as): 1.300 mm

- Max. snelle verplaatsing X-as: 50 m/min

- Max. snelle verplaatsing Y-as: 50 m/min

- Max. snelle verplaatsing Z-as: 35 m/min

- Max. werksnelheid X-as: 40 m/min

- Max. werksnelheid Y-as: 40 m/min

- Max. werkvoeding Z-as: 25 m/min

- Afmetingen werktafel: 2500 x 4000 mm

- Tafelhoogte: 300 mm

- Draagvermogen tafel: 15 t/m²

- Breedte en afstand T-gleuven: 22 mm (DIN 650 H12), steek 250 mm

- Max. geïnstalleerd vermogen: 177 kVA

- Max. benodigde stroomsterkte: 235 A

- Vereiste pneumatische doorstroming: 400 Nl/min

- Werkdruk: 6 bar

- Bedrijfsspanning: 400 V, 50 Hz

- Gewicht van de machine: 66.650 kg

- Draaibereik van de geïntegreerde 4e C-as (koppel): +/-270°

- Maximale snelheid van de geïntegreerde C-as: 30 rpm

- TUDX 50° universele freeskop, bereik A-as: +/-180°

- Elektrospil HSK-A100 (10.000 tpm): 45 kW / 55 kW (S1/S6), 246 Nm / 301 Nm (S1/S6)

- Hoogfrequente spil HSK-A63 EMPT2230-H63 (22.000 tpm): 30 kW / 37 kW (S1/S6), 90 Nm / 110 Nm (S1/S6)

- Capaciteit gereedschapswisselaar: kettingmagazijn voor 128 gereedschappen (HSK-A100 x 40, HSK-A63 x 88)

- Max. gereedschapslengte: 700 mm (HSK-A100), 400 mm (HSK-A63)

- Max. gereedschapsgewicht: 25 kg (HSK-A100), 10 kg (HSK-A63)

- Inhoud koelvloeistoftank: 1500 liter

- Intern/extern koelvloeistofsysteem onder hoge druk (IKZ/ÄKZ): 70 bar / 30 l/min

- Extra kenmerken: door lineaire motoren aangedreven X- en Y-assen, draadloze Renishaw RMP60M-taster, lasergestuurd gereedschapsmeetsysteem, MARES 4.0+-systeemintegratie, balgdakafscherming, roestvrijstalen binnenafscherming, spanentransporteurs

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.

** De standaardleveringsomvang omvat uitsluitend de basismachine. Accessoires en perifere apparatuur worden pas tijdens het aankoopproces uitdrukkelijk bevestigd door middel van bindende overeenkomsten.
