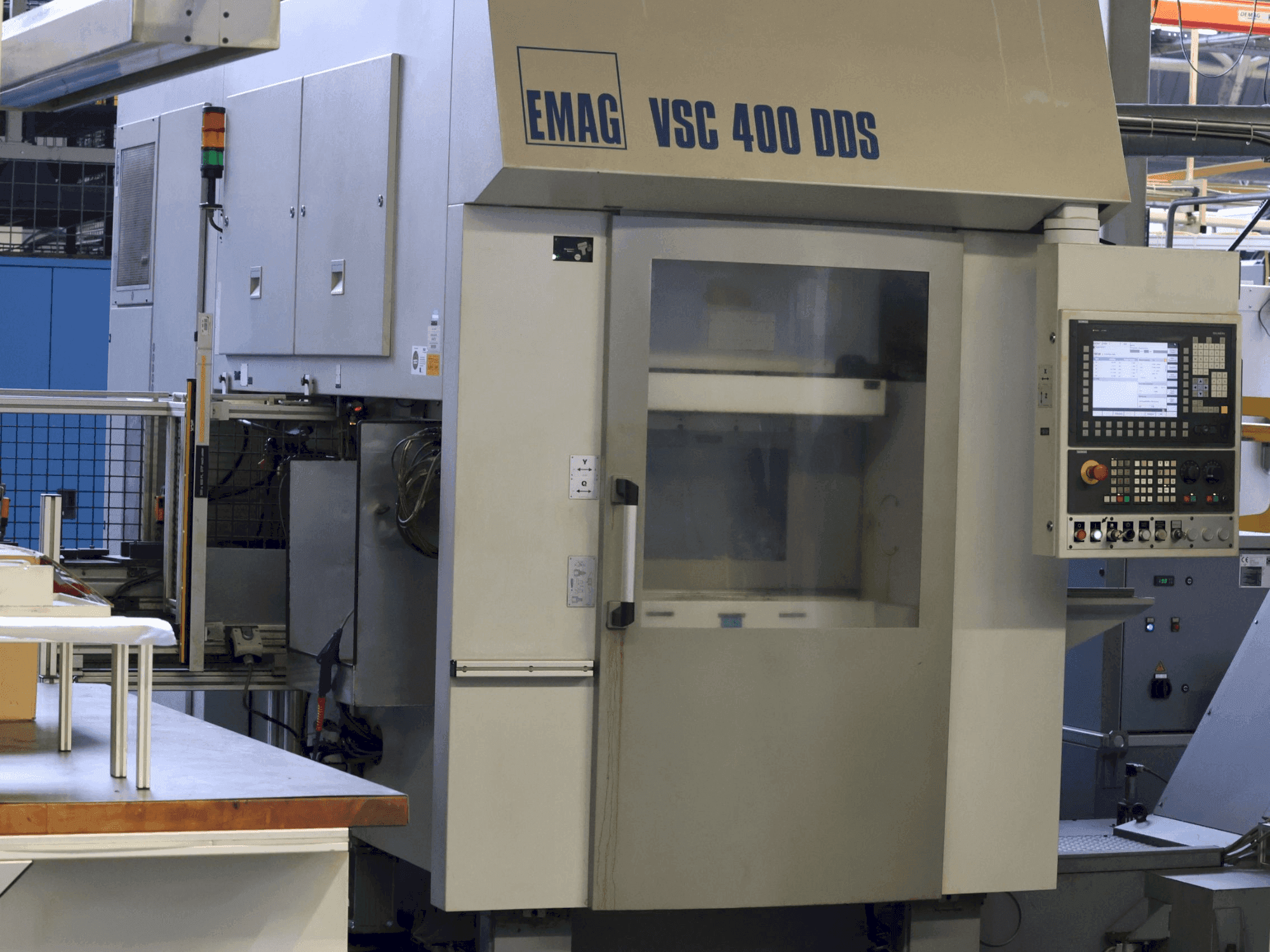

EMAG - VSC DDS DE-TUR-EMA-2006-00001

Aanvullende uitrusting

• Inclusief spanentransporteur
• Voorbereiding en extractie van koelvloeistof en smeermiddel
• IATF-certificering
• in een uitstekende technische en goed onderhouden staat
• Alle documentatie en onderhoudslogboeken zijn beschikbaar.
• Werkbereik VSC 400 DDS / Klauwplaatdiameter max. mm 400 / in 15,7 / Max. zwenkdiameter incl. freesgereedschap mm 420 / in 16,5 / X-pad mm 850 / in 33,5 / Y-pad mm 315 / in 12,4 / Z-travel mm 315 / in 12,4
• Hoofdspindel: Spindelflens DIN 55 026 maat 11/ Spindellager, voor Ø in mm 140 / dia. in inch 5,5 /Snelheid max. min -1 3,000
• Hoofdaandrijving Vermogen max. kW 58 / pk 78 /Vol vermogen uit spindelsnelheid min -1 900/ Koppel max. Nm 620 / ft-lb 457 /Houdkoppel continubedrijf Nm 480 / ft-lb 354
• Feed aandrijving: Snelverplaatsingssnelheid X / Z m/min 45 / 30 / ipm 1.772 / 1.181 /Snelverplaatsingssnelheid Y m/min 30 / ipm 1.181 /Aanvoerkracht X / Z kN 11 / 11 / lbf 2.473 / 2.473 /Aanvoerkracht Y kN 11 / lbf 2.473 /Kogelomloopspil X / Z Ø in mm 50 / 40 / dia. in inch 2.0 / 1.6 /Kogelomloopspil Y Ø in mm 40 / dia. in inch 1.6
• Draai- en slijpaggregaat /Draaigereedschap / Lifetools Aantal 1 - 12/ Gereedschapshouders Cilindrische schacht Ø in mm 40 / 50 / dia. in inch 1,6 / 2,0/ Slijpspindels Aantal 1 - 2

Voordelen van de machine

Technische voordelen van de machine

• Werkbereik vsc 400 dds/bedrijfsspanning v 400 /besturingsspanning gelijkstroom v 24 /besturingsspanning wisselstroom v 230/frequentie hz 50 /aangesloten vermogen kw 45 / pk 60 voedingsspanning zekering a 100
• Afmetingen en gewicht afmeting a mm 2. 650 / in 104. 3 afmeting b mm 2. 000 / in 78. 7 afmeting c mm 3. 990 / in 157. 1 afmeting d mm 1. 100 / in 43. 3 afmeting e ca. Mm 3. 500 / ca. In 137. 8 afmeting f ca. Mm 3. 300 / ca. In 129. 9
• Totaalgewicht kg 12. 500 / lb 27. 558 (machine 10,500 kg)

Extra informatie

De machine staat nog steeds onder stroom en kan op elk moment worden geïnspecteerd en getest.
