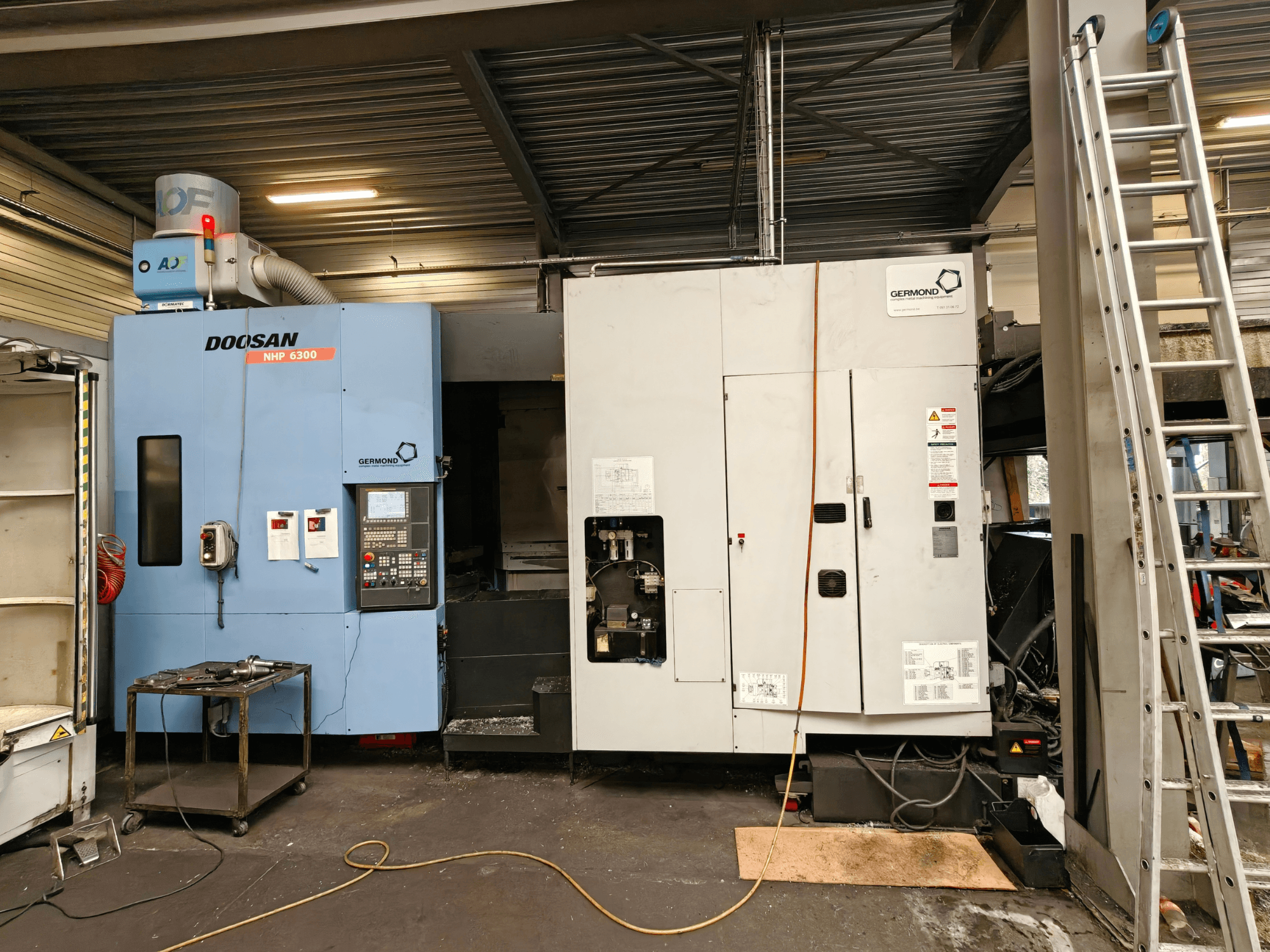

Het horizontale bewerkingscentrum DOOSAN NHP6300 in vooraanzicht, met het bedieningspaneel en de aangrenzende machines in een werkplaatsomgeving.
Het horizontale bewerkingscentrum DOOSAN NHP6300 in vooraanzicht, met het bedieningspaneel en de aangrenzende machines in een werkplaatsomgeving.

DOOSAN - NHP6300BE-MIL-DOO-2014-00001

212.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze 4-assige DOOSAN NHP6300 is in 2014 geproduceerd. De machine beschikt over een indrukwekkende X-asverplaatsing van 1.050 mm, een Y-asverplaatsing van 900 mm en een Z-asverplaatsing van 1.000 mm. De machine heeft een maximale palletbelasting van 1.500 kg en een gereedschapscapaciteit van 40 gereedschappen. Als u op zoek bent naar hoogwaardige bewerkingsmogelijkheden, overweeg dan het horizontale bewerkingscentrum DOOSAN NHP6300 dat wij te koop aanbieden. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: DOOSAN
  • jaar: 2014
  • MODEL: NHP6300
  • productie-uren: 19865
  • toepassingstype: Frezen
  • Vestiging: België
  • machinetype: Horizontaal bewerkingscentrum
  • merk bedieningseenheid: FANUC

Technische Informatie - DOOSAN NHP6300

Besturingseenheid

  • Merk besturing: FANUC
  • Besturingsmodel: Series 31i-model B

Afmetingen

  • Machinehoogte: 3422 mm
  • Machinelengte: 3780 mm
  • Machinegewicht: 18000 kg
  • Machinebreedte: 7297 mm
  • Tafellast: 1500 kg

Beweging

  • Aantal assen: 4
  • X-as verplaatsing: 1050 mm
  • Y-as verplaatsing: 900 mm
  • Z-as verplaatsing: 1000 mm

Technische specificatie

  • Max. gereedschapsgewicht: 30 kg
  • Spindelsnelheid: 10000 RPM
  • Kegelmaat: ISO 50
  • Gereedschapstations: 40

Extra informatie

  • Afstand van de bovenkant van de pallet tot het midden van de spil: 100–1.100 mm

  • Afstand van het midden van de pallet tot de spilneus: 75–975 mm

  • Pallet

    • Type: Indexering (roterend)

    • Indexeerhoek: 1°

    • Afmetingen: 630 × 630 mm

    • Maximale belasting: 1.500 kg

    • Bevestigingspatroon: 24 × M16 × P2,0 {5–18H8}

    • Maximale werkstukafmetingen (Ø × H): Ø1.050 × 1.350 mm

  • Spindel

    • Toerental: 10.000 tpm (opties: 6.000 / 15.000 tpm)

    • Conus: ISO 50 (7/24-conus)

    • Maximaal koppel: 489 Nm (opties: 599,8 / 350 Nm)

  • Aanvoersnelheden

    • Snelverplaatsing (X/Y/Z): 60 / 60 / 60 m/min

    • Maximale snijvoeding: 30.000 mm/min

  • Automatische palletwisselaar (APC)

    • Aantal pallets: 2

    • Type: roterende shuttle

    • Wisseltijd: 12 s

    • Aandrijving: servomotor

  • Automatische gereedschapswisselaar (ATC)

    • Gereedschapsinterface: BT / CT / DIN (HSK optioneel)

    • Type gereedschapsmagazijn: Ketting

    • Standaardcapaciteit: 40 gereedschappen (opties: 60 / 90 / 120 / 150)

    • Capaciteit matrixmagazijn: 196 / 256 / 316 / 376 gereedschappen

    • Maximale gereedschapsdiameter: Ø130 mm (Ø125 mm, zie opmerking)

    • Maximale gereedschapsdiameter bij lege aangrenzende vakken: Ø320 mm

    • Maximale gereedschapslengte: 630 mm (HSK: 700 mm)

    • Wisseltijd tussen gereedschappen: 2,0 / 3,5 s

    • Wisseltijd van werkstuk naar werkstuk: 5,0 / 6,5 s

  • Motorvermogen en aansluitingen

    • Spindelmotor: 25 / 30 kW (opties: 22 / 30, 50 / 55 kW)

    • Persluchttoevoer: 0,54 MPa

  • Tankinhoud

    • Koelvloeistof: 925 l

    • Smering: 7,2 l

Extra uitrusting

  • Fastems-automatiseringssysteem

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
