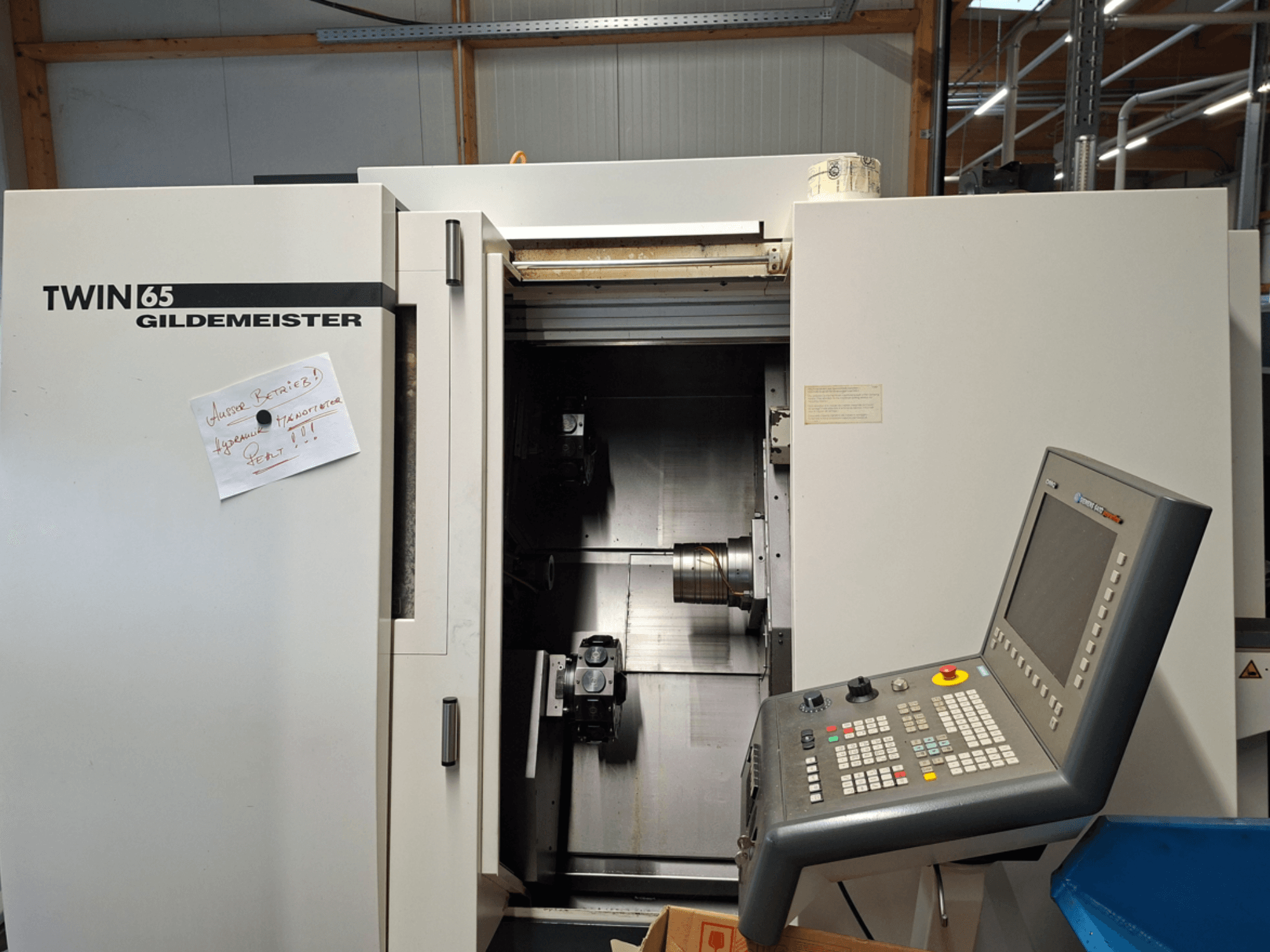

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Configuratie/eigenschappen:

  • 2 kruissledes

  • 2 sterdraaimolens, elk 12 stations, met live gereedschap

  • Hoofd- en tegenspindels

  • 2 gereedschapsaandrijvingen

  • 2 C-assen en 1 Y-as

• Linkerspil (hoofdspil):

  • Klauwplaatdiameter: 150 mm

  • Spindelflens: 140 h5 mm

  • Asgat: 79 mm

  • Voorste lagerdiameter: 165 mm

  • Vermogen: 15 kW (100% ED) / 20 kW (40% ED)

  • Koppel: 120 Nm (100% ED) / 160 Nm (40% ED)

  • Toerentalbereik: 25-5600 tpm

• Rechter spindel (tegen/onder):

  • Klauwplaatdiameter: 150 mm

  • Spindelflens: 140 h5 mm

  • Asgat: 79 mm

  • Voorste lagerdiameter: 165 mm

  • Koppel: 120 Nm (100% ED) / 160 Nm (40% ED)

• Assen/trajecten:

  • Slede 1: X 220 mm, Z 320 mm, Y ±30 mm

  • Slede 2: X 120 mm, Z 345 mm

  • Slede 3: verplaatsing 145 mm

• Revolvers/gereedschappen:

  • Revolver 1: 12 stations, VDI 25 (DIN 69880), live gereedschap tot 6000 tpm, 3,8 kW (40% ED)

  • Revolver 2: 12 stations, VDI 25 (DIN 69880), levend gereedschap tot 6000 tpm, 3,8 kW (40% ED)

• Uitrusting/opties op machine:

  • Differentiële klemming voor hoofdspil

  • Differentiële klemming voor tegenspil

• Verf/behuizing (Gildemeister standaard):

  • Machinebehuizing en deur werkgebied: Kalkwit (RAL 9010)

  • Spanentransporteur: Titaangrijs (RAL 7016)

  • Kap spanentransporteur: Calcietwit (RAL 9010)

  • Machinevoet en schakelkast: Titaangrijs (RAL 7016)

Extra uitrusting

• Spanentransporteur (met kap)

• Staafverwerkingspakket RG 1:

  • Werkstukopname met NC-bestuurde slede

  • Hydraulisch bediende grijparm, pneumatisch bediende grijper

  • 1 set grijperbekken (losse onderdelen)

  • Transportband

  • Capaciteit: Ø 6-65 mm, lengte ca. 300 mm; max. 3,5 kg (4,5 kg voor TWIN 65)

• Voorbereiding/aansluiting voor staafinvoer of staafinvoermagazijn

• Spuitpistool voor koelmiddel

• DMG-controlelampje, 4-voudig (stapelverlichting)

• Elektrische/mechanische aansluiting voor olienevelafscheider

• Automatische bediening schuifkap

• EDS-drukschakelaar voor kleminrichting

• DMG Netservice (on-board)

• "Groen licht voor uw machine" vooraf geïnstalleerd op de besturingseenheid (status/indicator)
