LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Technische gegevens

• Machinetype: Horizontaal bewerkingscentrum met dubbele spil

• Besturingseenheid: Siemens SINUMERIK 840D sl

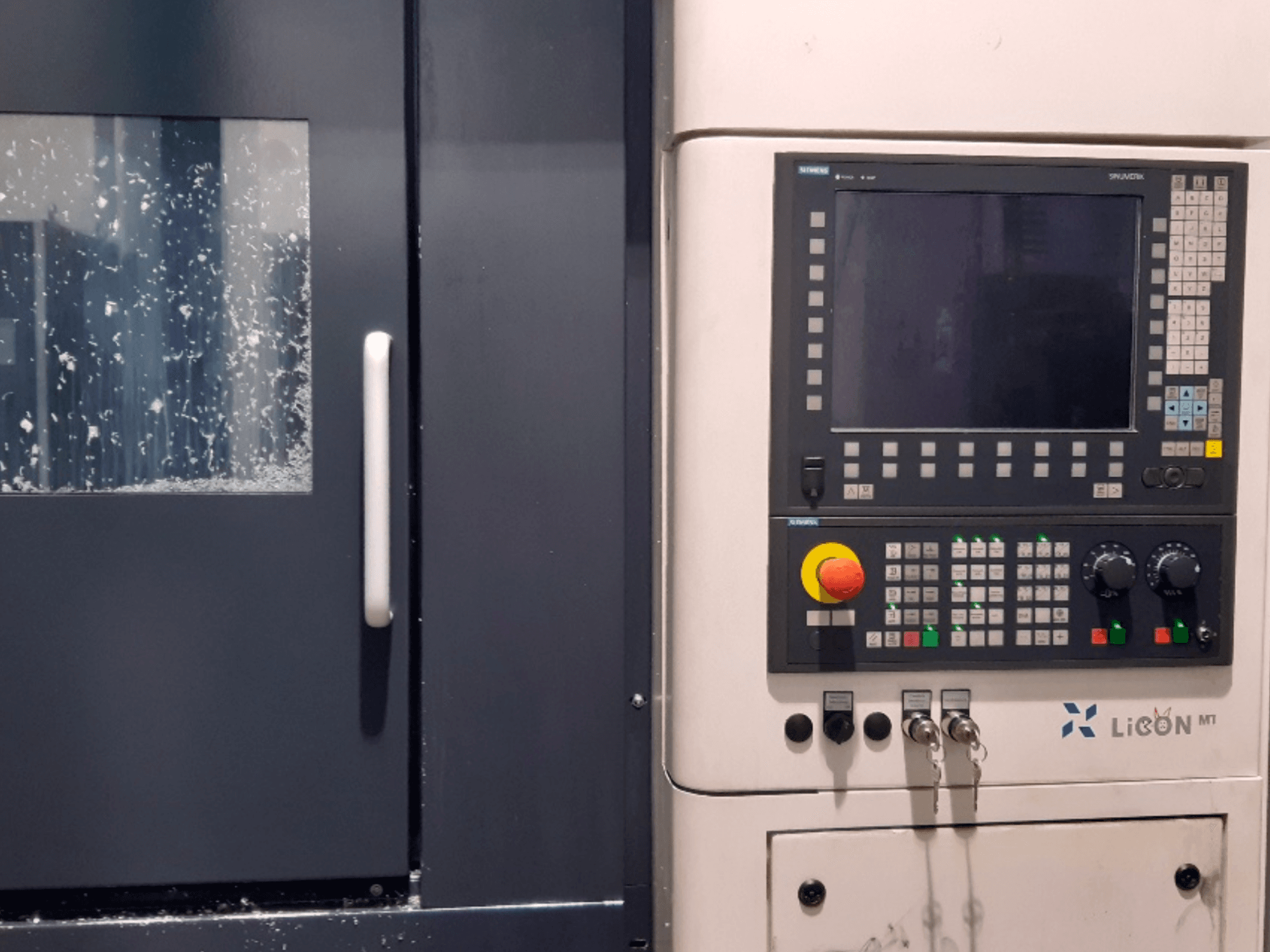

• Bedieningspaneel: Siemens OP15T met geïntegreerde TCU

• ECO-modus

• Diagnose op afstand (eWON-router)

• PROFIBUS-interface voor automatische werkstukbelading

• Signaaltoren (3-kleurige LED)

Verplaatsingen

• Verplaatsing X-as: 750 mm

• Verplaatsing Y-as: 660 mm

• Verplaatsing Z1-as: 650 mm

• Verplaatsing Z2-as: 650 mm

Snelverplaatsing

• X-as: 60 m/min

• Y-as: 60 m/min

• Z1/Z2-assen: 90 m/min

Asprestaties

• Versnelling X-as: 6 m/s²

• Versnelling Y-as: 6 m/s²

• Versnelling Z1/Z2-assen: 9 m/s²

• Voedingskracht X: 15.000 N

• Voedingskracht Y: 15.000 N

• Voedingskracht Z1/Z2: 10.000 N

• Positioneringsnauwkeurigheid: 8 µm

Spindel

• Aantal spindels: 2

• Precisiemotorspindels

• Gereedschapshouder: HSK-A63 (DIN 69893-1)

• Spindelsnelheid: 12.000 tpm

• Spindelvermogen: 37 kW (40% ED)

• Koppel spil: 85 Nm (40% ED)

• Maximaal koppel: 100 Nm

• Directe aandrijving

Assen / Zwenksysteem

• 2 NC B-assen

• 2 NC-rotatieassen (A-assen)

• Draaibereik: 0°–180°

• Draaitijd (0°–180°): ca. 5 s

Technologie

• Onafhankelijke X-, Y- en Z-assen voor beide spindels

• Afzonderlijk direct meetsysteem voor elke as

• Onafhankelijk correctiebereik Z-as: 5 mm

Gereedschapsmagazijn

• 96 gereedschapsstations (2 × 48)

• Maximale gereedschapslengte: 400 mm

• Maximale gereedschapsdiameter (aangrenzende vakken bezet): 80 mm

• Maximale gereedschapsdiameter (aangrenzende vakken vrij): 250 mm

• Maximaal gereedschapsgewicht: 20 kg

Smering

• Automatische centrale smering

• 5-kanaals mediumtoevoer (olie of lucht)

Koeling / Koelvloeistof

• 70 bar koelvloeistof door de spil

• Inhoud koelvloeistofreservoir: 2.300 l

• Koelvloeistofdebiet: 400 l/min

• Hogedrukpomp: 15 kW

• Automatisch bijvullen van koelvloeistof

• Reinigingssysteem voor koelvloeistof

• Waterkoeling

• Temperatuur koelwater: 22 °C

• Doorstroomkoelwater: 800 l/h

Spaanbeheer

• Spaantransporteur van het schraaptype

• Afvoerhoogte spaandertransporteur: < 1.150 mm

• Geschikt voor droog bewerken

• Compatibel met MMS (Minimum Quantity Lubrication)

Elektrische gegevens

• Voeding: 400 V / 50 Hz

• Stuurspanning: 24 V DC

• Aangesloten vermogen: 150 kW

Extra functies

• Interface voor het automatisch laden van werkstukken

• Automatische gereedschapswisselaar

• Gesloten machinebehuizing

• Machineverlichting

• Pneumatische uitrusting

• Energiebewakingssysteem

• Automatische media-aansluitingen

• Modulair machineontwerp

Aanvullende informatie

• Motorspindel 11 vervangen in week 19/2024

• Motorspindel 12 vervangen in week 24/2023
