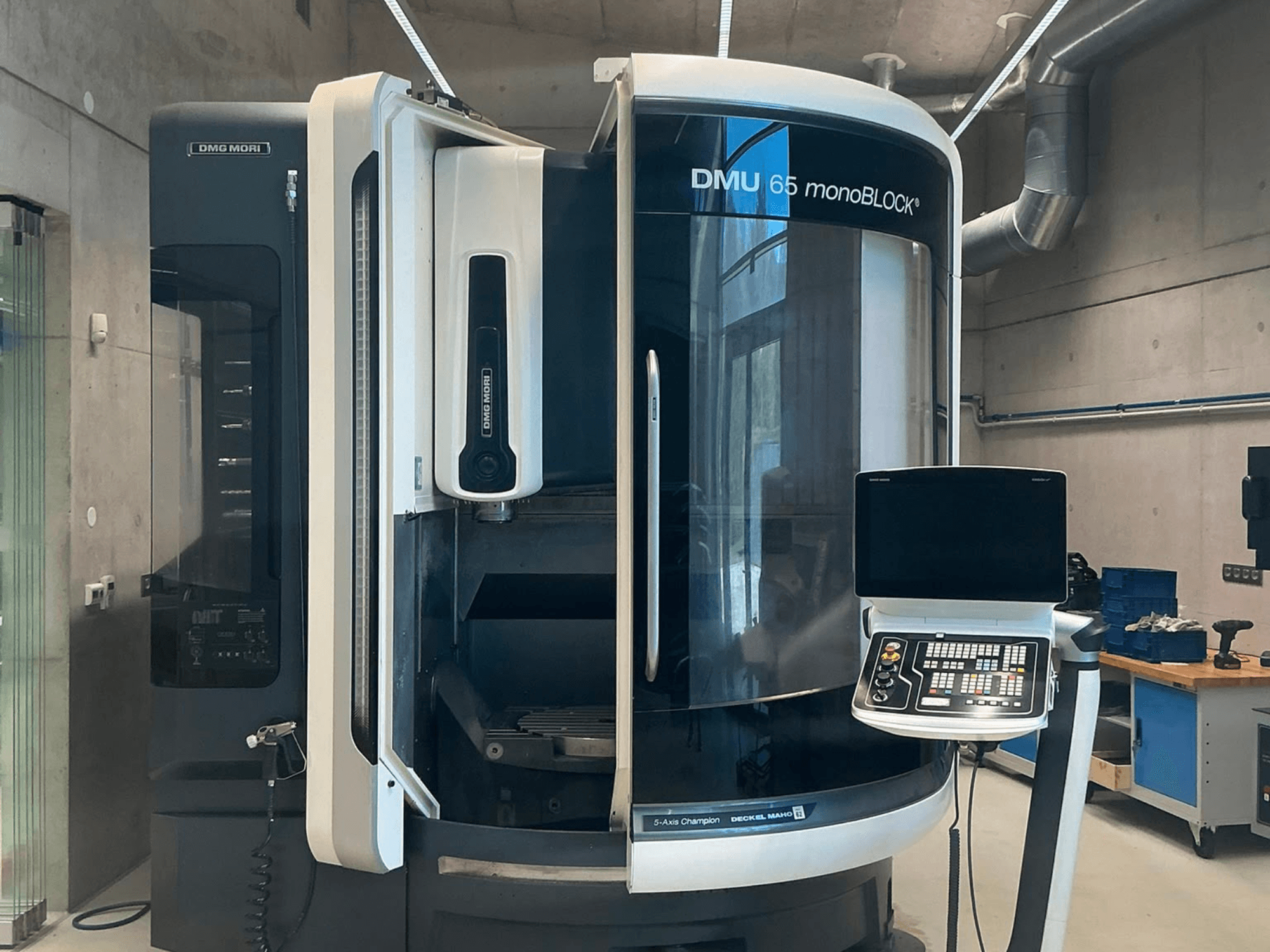

DMG MORI - DMU 65 monoBLOCKCZ-MIL-DMG-2016-00002

• Spil: vermogen 21 kW (40% ED) / 16 kW (100% ED); koppel 111 Nm (40% ED); trekbout DIN 69872

• Tafel: draaitafel (C-as) Ø 650 mm geïntegreerd in een starre tafel van 800 x 650 mm

• Zwenk-/rotatieassen: A-as +120° / -120° vanaf 0°; C-as 360°; A-as koppel/houdkracht 3.400 Nm (100% ED); A-as hydraulische klemming, houdkoppel 6.200 Nm; C-as koppel/houdkracht 2.000 Nm (100% ED)

• Aanzet/snelverplaatsing: Snelverplaatsing X/Y/Z 40 m/min; max. aanzet X/Y/Z 40.000 mm/min; max. aanzetkracht X 7 kN, Y 13 kN, Z 10 kN (allemaal 100% ED)

• Geleidingen: Lineaire rolgeleidingen op alle lineaire assen

• Meetsysteem: Direct, absoluut, resolutie 0,001 mm, magnetisch (voor Siemens)

• Besturing: CELOS met Siemens 840D sl Operate, 21,5" ERGOline multi-touch

• Gereedschapswisselaar/magazijn: Automatisch met dubbele grijper (verticaal); HSK-A 63-kettingmagazijn met 30 posities

• Koelvloeistof/spaanopvang standaard: Spanenbak met geïntegreerde tank van 500 L; standaard spaanafvoer via de spaanbak

• Conditie: Uitstekend; slechts 1.963 spiluren (machine is uitsluitend gebruikt voor het vervaardigen van prototypes)

Extra uitrusting

• Productiepakket (P-K0398): Spanenband met koelvloeistoftank, papierbandfilter, interne koelvloeistoftoevoer via spil (IKZ) 40 bar / 23 l/min, externe koelvloeistoftoevoer 4 bar / 40 l/min, deurspoeling

• Gereedschapsinterface (P-M0039): Aanpassing van de gereedschapskonus voor HSK-A63 (DIN 69893)

• Spaanderspoelpistool (P-G0004): 2 bar / 40 l/min

• Meetsensor (P-K0263): Heidenhain TS 649 infrarood-tastsensor

• Gereedschapsmeetsysteem (P-K0405): Blum-laser voor verticale lengte- en diametermeting van gereedschappen

• Optie kinematica (P-K0224): 3D quickSET-toolkit voor het controleren/corrigeren van de 4/5-assige configuratie

• Bedrijfsmodus 4 (P-H0038): Handmatige ingreep in het werkgebied met geopende deuren onder gecontroleerd proces

• Elektronisch handwiel (P-H0109): Siemens 840D

• Meegeleverde gereedschappen
