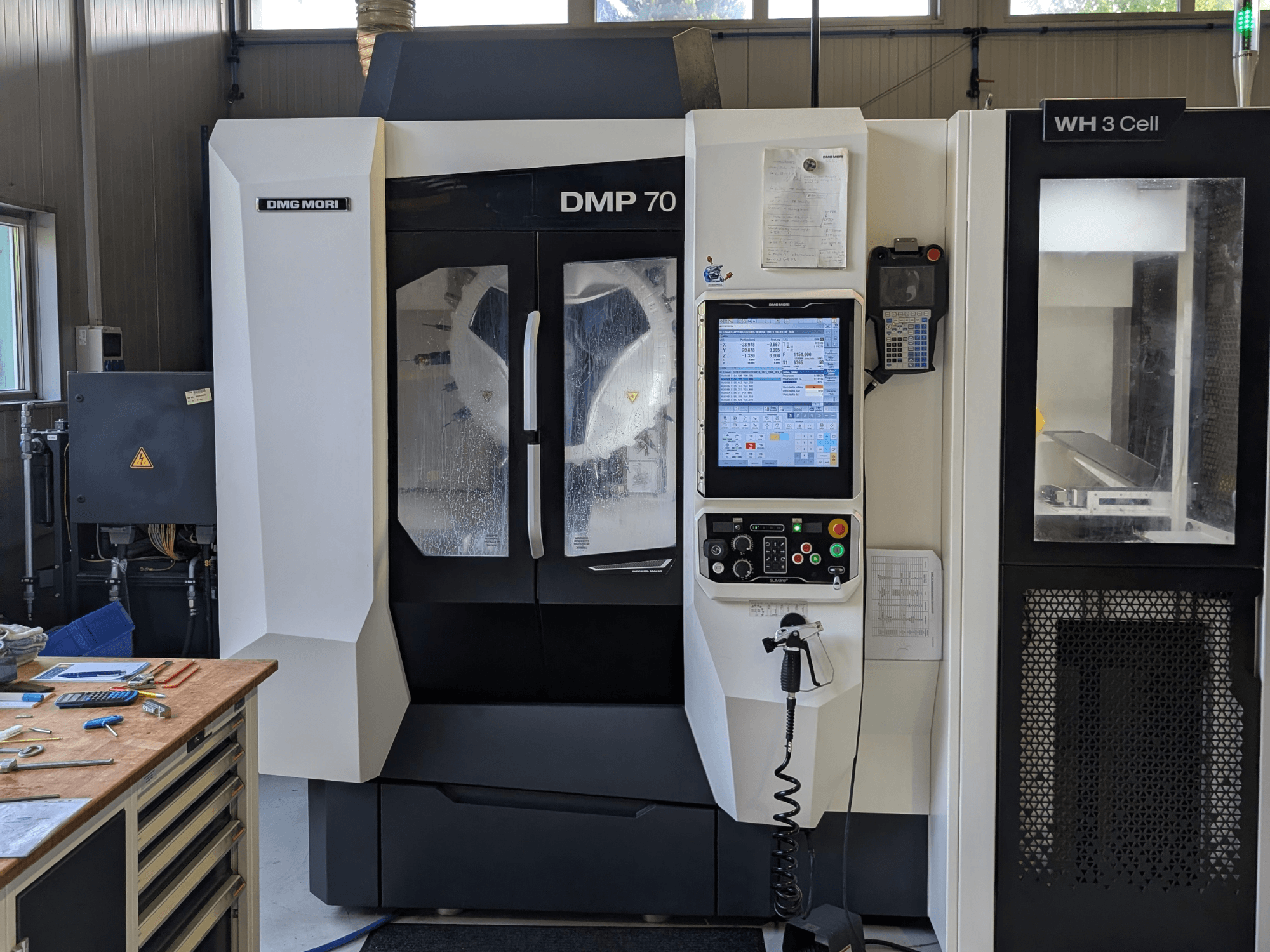

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Fase: L1/L2/L3/N/PE

- Opgenomen vermogen: 30 kVA

- Maximale stroom (A In max): 43,5 A

- Nominale stroom: 50 A

- Kortsluitstroom (V max): 5 kA / max. 440 V

- Spanning: 400 V ±10%

- Frequentie: 50 Hz

- Stuurspanning AC: 230 V

- Stuurspanning DC: 24 V

- Besturing: 3D-besturing Siemens 840D SL Operate

- Gereedschapskonus: BBT30

- Werktafel: geïntegreerde NC-draai- en kanteltafel, 5-assige gelijktijdige bewerking

- Zwenkbereik A-as: -120° / +100°

- C-as-werking: continu (eindeloos)

- Maximale belasting C-as: 100 kg

- Tafeldiameter C-as: Ø290 mm

- Aandrijvingen: Koppelaandrijvingen inclusief directe baanmeting in de A- en C-as

- Softwarepakketten: Sinumerik MDynamics 5-Axis, 3D-datamodel voor simulatie

- Tafelopties: Pneumatische spaninrichting (1-circuit)

- Koelvloeistof- en spanenbeheer: Spanenafvoerband, productiepakket met bandfilter en interne koelvloeistoftoevoer van 40 bar (IKZ), blaaslucht door het spindelcentrum, externe blaaslucht, afscheidingssysteem voor olie- en emulsienevel

- Meting en bewaking: RENISHAW 3D-tastset, bewaking op gereedschapsbreuk en meting in de machine, voorbereiding voor 3D quickSET

- Algemene opties: Bedrijfsmodus 3, CE-conformiteit

- Automatiseringsinterface: automatiseringsinterface voor externe automatisering aan de rechterzijde

- Automatiseringssysteem: DMG MORI WH 3 Cell

- Robotarm: Fanuc LR Mate 200iD/7L gele 6-assige robot

- Robotgrijper: Dubbele grijper PGN64

- Automatiseringscomponenten: 10 DMG-laden, NIO-uitgoot, uitlijningsstation, meetlade, invoersysteem voor grondstoffen, grijperset, accessoires

- Bedrijfsuren van de machine (volgens bedieningsscherm): Machine-bedrijfstijd: 22.918:34 uur; Programma-bedrijfstijd: 20.920:40 uur; Spil-bedrijfstijd: 18.815:51 uur
