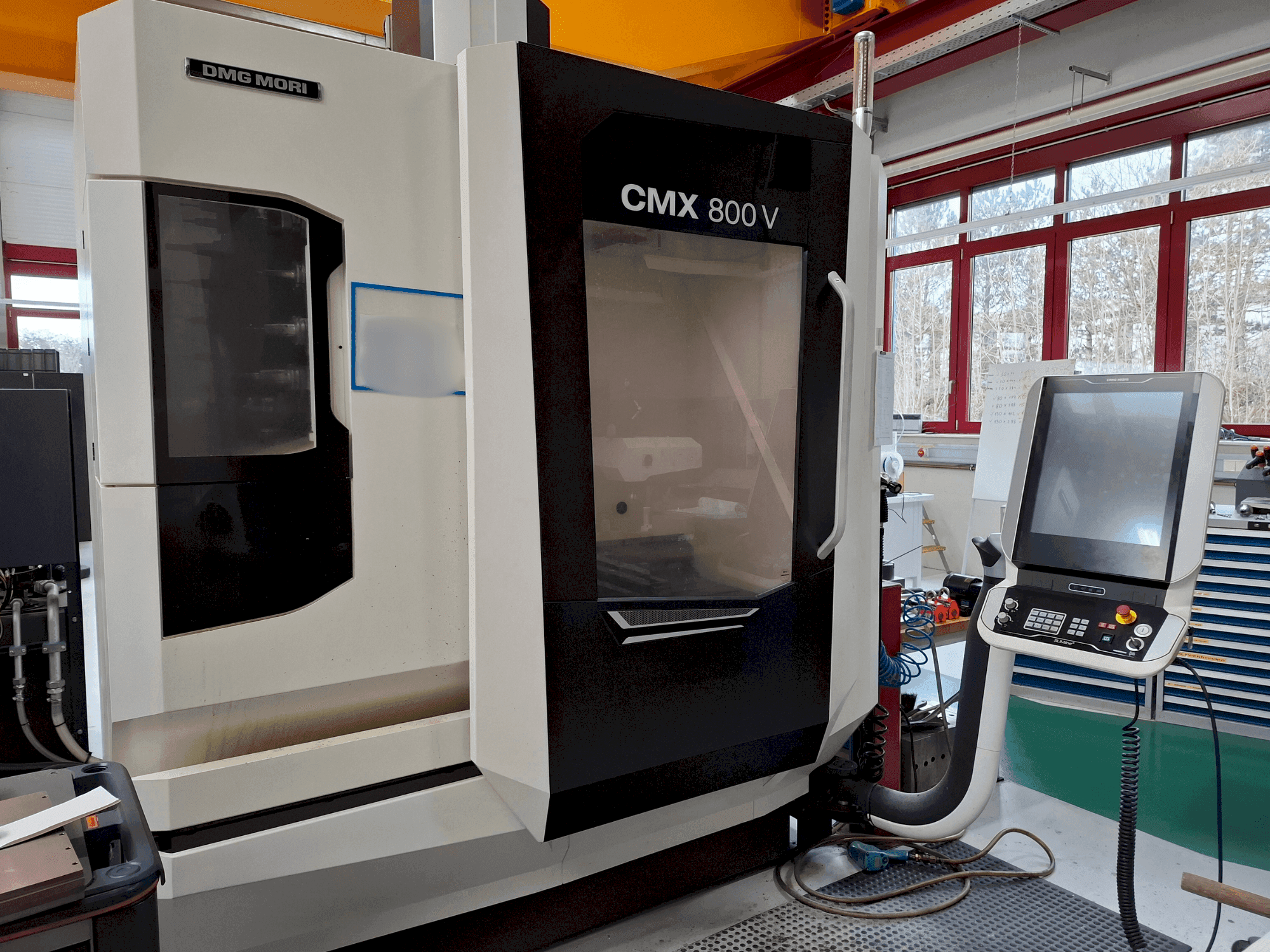

DMG MORI - CMX 800VDE-MIL-DMG-2019-00002

Voordelen van de machine

Kwalitatieve machinevoordelen

• Setupmodus (modus 3): x-, y-, z-assen: 20-5000 mm/min a-, c-assen: 6. 6 tpm

Technische voordelen van de machine

• Koppel: max. Spilkoppel 40% inschakelduur: 82 nm; nominaal koppel 100%: 54 nm
• De opwarmtijd voordat het bewerken begint voor de oliedistributie omvat 30 seconden bij maximaal 500 tpm, gevolgd door een stapsgewijze toerentalverhoging tot maximaal 1500 tpm en 3000 tpm gedurende nog eens 30 seconden.
• De inlooptijd na meer dan 6 maanden stilstand omvat 5 minuten bij maximaal 2000 tpm, gevolgd door een stapsgewijze snelheidsverhoging tot maximaal 4000 tpm en 6000 tpm gedurende nog eens 5 minuten.
• Gereedschapsspankracht sk40/bt40: 10 kn
• Gereedschapsspankracht cat40: 9 kn
• Ac-servomotoren voor x-, y- en z-assen
• Resolutie: x-, y- en z-as: 6 μm
• Positioneringsonzekerheid: p (volgens iso 13041-4): x, y, z: 6 μm
• Ingangsnauwkeurigheid (besturing): x, y, z assen: 1 μm
• Setupmodus (modus 2): x, y, z assen: 20-2000 mm/min a, c assen: 2. 6 tpm

Extra informatie

Machine nog onder stroom // Tafel 1100 x 560 mm/ Snelle verplaatsing van lineaire assen 30 m/min/ Snelheidsbereik 20 tot 12.000 tpm/ AC-hoofdaandrijving 13/9 kW (40/100% inschakelduur)/ SK 40 gereedschapshouder volgens DIN 69871/ Gereedschapopspanning volgens DIN 69872/ Gereedschapsmagazijn voor 30 gereedschappen met dubbele grijper/ Omschakeling koelmiddel/luchtstraal/ extern via M-functie/ Spaanbak/ DMG MORI SLIMline Multi-Touch besturing (19" / HEIDENHAIN TNC 620)/. Productiepakket 3/ Optie omvat: Interne koelmiddeltoevoer 40 bar/ Papierbandfilter met tankinhoud: 6001/ Spanentransporteur (schraperband) Tankinhoud: 220 l (links)// Bed en ATC (automatische gereedschapswisselaar) spoelen via M-functie/ Spuitpistool voor koelmiddel/ Extern elektronisch handwiel/ Automatisch cabinedak (M-functie)/ 4-kleuren signaallamp/ Opmerking: We raden aan dit te combineren met de optie "Olienevelscheider"/. We raden aan dit te combineren met de optie "RotoClear"/. Opties voor de hoofdaandrijving: WZA SK40/ DIN 69871/ Luchtblazen door het spindelcentrum kan worden geactiveerd via M-functie met een laag proportioneel oliedebiet./ Olie- en emulsienevelafscheider (alleen beschikbaar met cabinedakoptie!)/. Opmerking: Optie alleen beschikbaar voor machines met cabinedak./ Direct X-, Y-, 2-positiemeetsysteem inclusief luchtspoeling voor meetsystemen/ HEIDENHAIN lengtemeter voor werkstukmeting/ Optie omvat: Lengtemeter TS 460/ Signaaloverdracht/ Meetcycli/ Kalibratiering/ Draagtas
