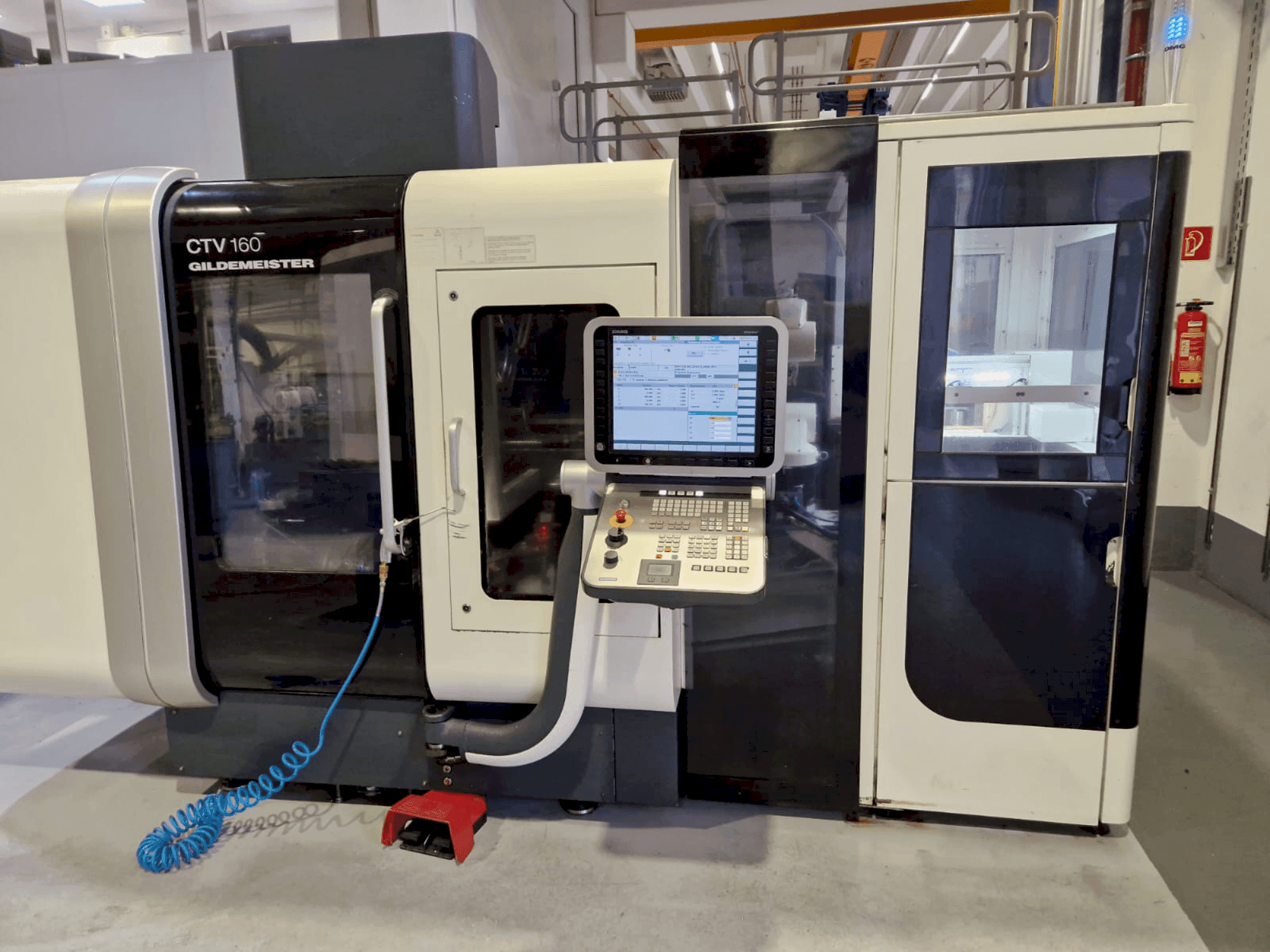

Vooraanzicht van DMG Gildemeister CTV 160 machine

Bedankt voor uw bezoek

Deze machine is onlangs verkocht. Bekijk vergelijkbare beschikbare machines of stuur ons een aanvraag.

Bekijk alle soortgelijke machines

Bekijk soortgelijke machines

DMG Gildemeister CTV 160

Foto Gallerij

DMG - Gildemeister CTV 160DE-TUR-DMG-2010-00001

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
Verkoop van DMG Gildemeister CTV 160 | gindumac.com

Toon in de originele taal

Deze 4-assige DMG Gildemeister CTV 160 verticale draaimachine werd geproduceerd in 2010. Hij is uitgerust met een Siemens Sinumerik 840D ERGOline besturingssysteem, een revolver voor 12 gereedschappen en een Schunk ROTA THW PLUS 165-43 klauwplaat. De machine bevat een KUKA KR5 zesvoudige R850 robot met een 3 vingercentrische grijper en een camerasysteem voor werkstukherkenning. De DMG Gildemeister CTV 160 machine die we te koop hebben, is ideaal voor precisiewerk. Neem contact met ons op voor meer informatie.

Overzicht

merk: DMG
jaar: 2010
MODEL: Gildemeister CTV 160
toepassingstype: Draaien
Vestiging: Duitsland
machinetype: Verticaal draaien
merk bedieningseenheid: SIEMENS

Technische Informatie - DMG Gildemeister CTV 160

Besturingseenheid

Model: Sinumerik 840D ERGOline
Merk: SIEMENS

Hoofdaandrijving

Toerentalbereik spindel: 6000 rpm 1/MIN
Motorvermogen spindel: 16 kW (100% ED), 21 kW (40% ED)

Media

Spaantransportband: Ja

Aanvullend Materiaal

- Machine met één werkgebied en extra onderdelenopslag incl. robot
- Gereedschapsrevolver met 12 stations, schachtdiameter Ø30mm, DIN 69880, alle posities aangedreven
- Volle klemcilinder SMW SIN-S-85-LPS-X
- Krachtige boorhouder met 3 bekken met snelwisselsysteem, ROTA THW PLUS 165-43 van Schunk
- ARTIS gereedschapbreukcontrolesysteem, type CTM
- Koelsysteem met bandfiltersysteem 40 µm, toevoer 20 / 40 l/min, bij respectievelijk 8 / 20 bar, tankinhoud koelvloeistof ca. 600 liter
- Spanentransporteur met scharnierende band en geïntegreerd koelsmeermiddelreservoir inhoud ca. 120 liter, spaanafvoerhoogte 1100 mm
- Geïntegreerde olienevelafzuiging 400m³/h
- 15-voudig palletomloopsysteem voor max. werkstukafmetingen van Ø115x60mm, incl. KUKA KR5 zesvoudige R850 robot met 3-vingerige centrische grijper voor max. 5,3kg en een grijper-draaistation
- Camerasysteem voor onderdeelherkenning

Extra informatie

Voordelen van de machine

Technische voordelen van de machine:
- - Koppel: 135 nm (100% ed), 176 nm (40% ed)
- - Max. Diameter werkstuk: Ø115 mm / max. Lengte werkstuk: 60 mm
- - Krachtige hoofdaandrijving en gereedschapshouder
- - Snel bekwisselsysteem voor de 3-bekkenboorhouder
- - Geïntegreerde koeling en chipbeheersystemen
- - Artis gereedschapbreukcontrolesysteem
Kwalitatieve Machine-voordelen.:
- - Koppel bij 100% ed: 135 nm (hoofdaandrijving), 13 nm (gereedschapshouder)
- - Koppel bij 40% ed: 176 nm (hoofdaandrijving), 18 nm (gereedschapshouder)
- - Spindelkop din 6353 maat 140h5
- - Max. Aandrijfkracht fv bij 70 bar: 34 kn

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
