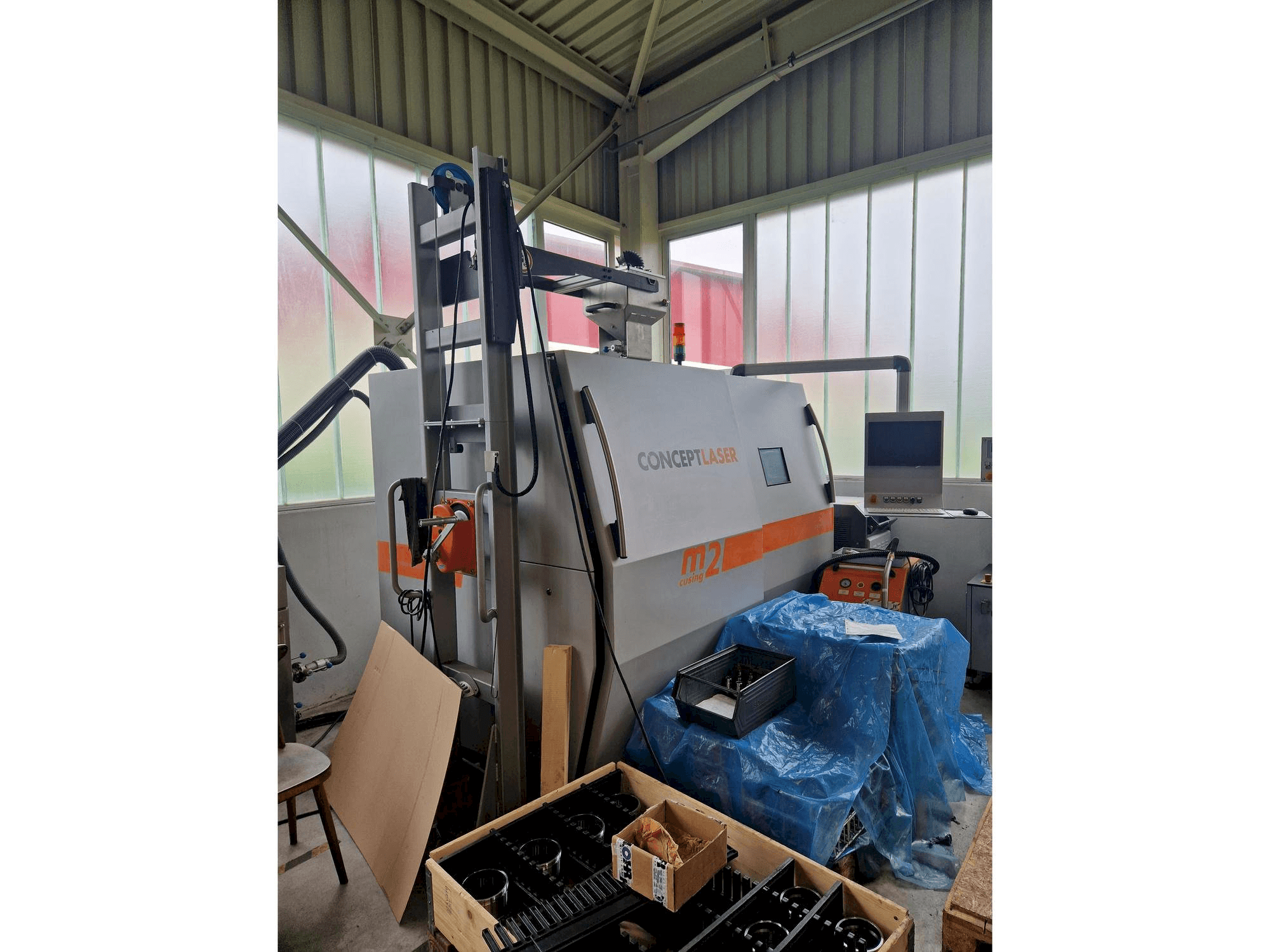

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Voordelen van de machine

Technische voordelen van de machine

• Belichtingsveld: 90x90 mm

• Montagehoogte: 100 mm

• Golflengte: 1070 mm

• Vermogen: 200 - 400w

Gewicht:

Totaalgewicht: ca. 2.240 kg

Machine M2 cusing: ca. 2.000 kg

Lasersysteem: ca. 170 kg

Afzuig- en filtereenheid: ca. 70 kg

Afmetingen (in mm):

Totaal systeem: ca. 5.900 (L) × 4.200 (B) × 3.009 (H)

Machine M2 cusing: ca. 2.440 (L) × 1.630 (B) × 2.354 (H)

Lasersysteem: ca. 610 (L) × 1.200 (B) × 1.120 (H)

Afzuig- en filtereenheid: ca. 550 (L) × 550 (B) × 1.450 (H)

Standaarduitvoering:

Afmetingen bouwruimte: 250 × 250 × 280 mm (L × B × H)

Afmetingen doseerkamer: 250 × 250 × 280 mm (L × B × H)

Volume bouwkamer: ca. 18 dm³

Volume doseerkamer: ca. 18 dm³

Bouwhoogte: 280 mm plus dikte bouwplaat

Belichtingsoppervlak: 245 × 245 mm

Verkleining bouwkamer (100 mm):

Afmetingen bouwkamer: 100 × 100 × 100 mm

Afmetingen doseerkamer: 100 × 100 × 100 mm

Volume bouwkamer: ca. 1 dm³

Volume doseerkamer: ca. 1 dm³

Bouwhoogte: 100 mm Plus dikte bouwplaat

Belichtingsoppervlak: 90 × 90 mm

Vermindering bouwruimte (80 mm):

Afmetingen bouwkamer: 80 × 80 × 100 mm

Afmetingen doseerkamer: 80 × 80 × 100 mm

Volume bouwkamer: ca. 0,64 dm³

Volume doseerkamer: ca. 0,64 dm³

Bouwhoogte: 100 mm plus dikte bouwplaat

Belichtingsoppervlak: 70 × 70 mm

Vermindering bouwruimte (50 mm):

Afmetingen bouwkamer: 50 × 50 × 100 mm

Afmetingen doseerkamer: 50 × 50 × 100 mm

Volume bouwkamer: ca. 0,25 dm³

Volume doseerkamer: ca. 0,25 dm³

Bouwhoogte: 100 mm plus dikte bouwplaat

Belichtingsoppervlak: 40 × 40 mm Uitbreiding doseerkamer

Afmetingen bouwkamer: 250 × 250 × 280 mm (L × B × H)

Afmetingen doseerkamer: 250 × 250 × 480 mm (L × B × H)

Volume bouwkamer: ca. 18 dm³

Volume doseerkamer: ca. 30 dm³

Bouwhoogte: 280 mm plus dikte bouwplaat

Belichtingsoppervlak: 245 × 245 mm

Elektrische aansluitingen:

Stroomaansluiting: 3/N/PE AC 400 V, 32 A

Opgenomen vermogen, max.: 7,4 kW

Netwerkaansluiting: Ethernet 100 MB/s, machineaansluiting: RJ45-aansluiting

Persluchtaansluiting:

Gasdruk: 6-10 bar

Kwaliteit: DIN ISO 8573-1 Klasse 1.6.1

Maximale stroomsnelheid: 100 l/min

Aansluiting inert gas (argon):

Gasdruk: 5 bar

Zuiverheid: ≥ 3.0

Aansluiting inert gas (stikstof):

Gasdruk: 5 bar

Zuiverheid: ≥ 2,5

Prestatiegegevens

Productiesnelheid: 2 cm³/h tot 20 cm³/h (materiaalafhankelijk)

Scansnelheid: max. 7 m/s

LaserCUSING® laagdikte: 20 µm - 50 µm

Verbruik beschermgas: ca. 2 m³/h

Lasersysteem

Lasertype: Fiberlaser 200F of 400F

Beschermingsklasse: Laserbeschermingsklasse 4

Vermogen: max. 200 W 400 W (CW-werking)

Golflengte: 1.070 nm (infrarood)

Diameter laserstraal: 50 µm

Omgevingscondities

Opslag- en transporttemperatuur: -20 tot 35 °C (-4 tot 95 °F)

Bedrijfstemperatuur: 15 tot 35 °C (59 tot 95 °F)

Temperatuurverandering: max. 2 °C/h (2 °F/h)

Relatieve vochtigheid: max. 80% (niet-condenserend)

Installatiehoogte: max. 2.000 m boven zeeniveau

Meegeleverde accessoires:

Zeef en schudder, stikstofgenerator, buffertank, stofzuiger voor poeder, filtersysteem, 5 drukplaten
