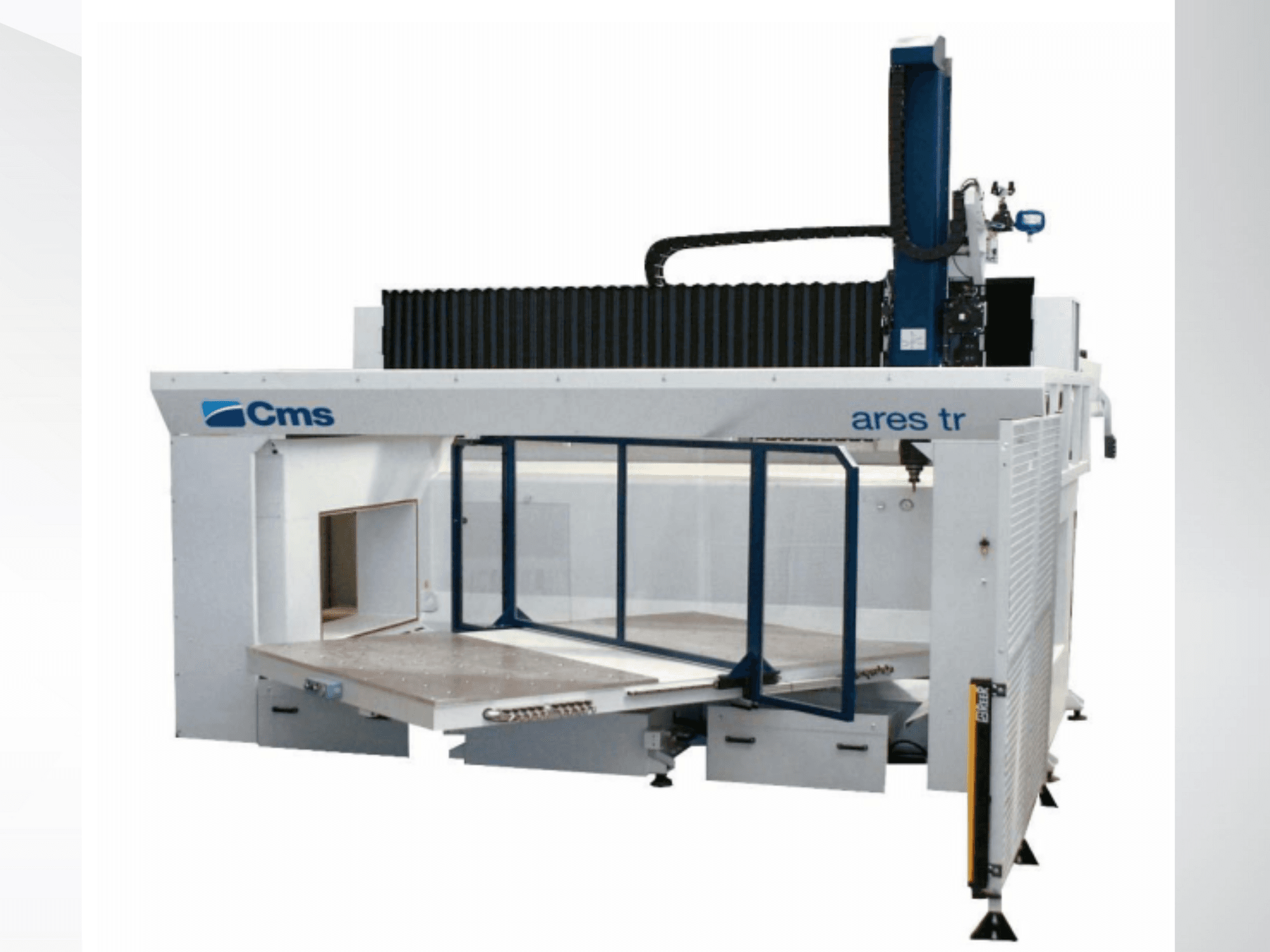

CMS - ARES-3618-TR-PX5-Z1200 US-MIL-CMS-2022-00001

Aanvullende informatie

• Assen: 5

• Type: 5-assig hoogtoerig portaalbewerkingscentrum

• Structuur: Ontwerp met beweegbare brug; vaste tafel; alle 5 assen geïnterpoleerd

• Besturing: FANUC 31i-B5

• Kenmerken: Dubbele controle veiligheid, snelle vloeiende TCP, 3D snijdercompensatie, helicale interpolatie, gezwenkt werkvlak, schaling, enz.

• PC: HP industriële pc, Windows 7 (32-bits), 2 GB RAM, 250 GB HDD

• Spilvermogen: 15 kW (S1) / 19 kW (S6-40%)

• Max. toerental: 24000 rpm

• Koppel: 12,1 Nm (S1) / 15,4 Nm (S6)

• Koeling: Vloeistof (gesloten circuit)

• Interface gereedschap: HSK 63F

• Lagers: Keramisch (voor en achter)

• Snelle verplaatsing: 80 m/min (X, Y) / 70 m/min (Z)

• Versnelling: 3 m/s²

• Nauwkeurigheid (VDI-DGQ 3441):

• X: ±0,055 mm | Herhaalbaarheid ±0,027 mm

• Y: ±0,040 mm | Herhaalbaarheid ±0,020 mm

• Z: ±0,080 mm | Herhaalbaarheid ±0,040 mm

• Gereedschapmagazijn:

• Type: 8-stations automatische gereedschapswisselaar

• Gewicht gereedschap: 3 kg (max. 20 kg totaal)

• Max gereedschapdiameter: 200 mm

• Max gereedschapslengte: 265 mm (achter) / 165 mm (voor)

• Draaitafel: NC-gestuurd platform met twee tafels (rotatietijd ~7 s)

• Tafelafmetingen: 2 × (2400 × 1115 mm)

• Vacuümtafels: 2 × (1900 × 1100 mm), aluminium, 28 mm dik

• Vacuümsysteem: 2 × droge roterende pompen, 100 m³/h elk, 3 kW per pomp, 10 aansluitingen per spruitstuk, 2 spruitstukken totaal

• Minimale smeringseenheid: Olienevel met tank van 3 liter

• Uitlijnsysteem: RENISHAW TS27R + gekalibreerde balk

• Geïoniseerde luchtblazer voor statische verwijdering

• Balgbescherming: X/Y-balg + dubbele Z-schrapers

• Elektrische kast: IP54, geklimatiseerd

• Persluchtsysteem: 6 bar (90 PSI)

• Machinekleuren: RAL 7035 (lichtgrijs) & RAL 7037 (stofgrijs)

• Stroomvereisten:

• Spanning: 480 V ±5%, 3 fasen, 60 Hz (UL-transformator inbegrepen)

• Geïnstalleerd vermogen: ca. 50 kW

• Meegeleverde accessoires:

• 8 × HSK 63F gereedschaphouders

• 8 × ETS 32/40 spantangen

• Instelapparaat voor gereedschap

• Standaard sleutels en sleutels

• CD-handleidingen (machine en bediening)
