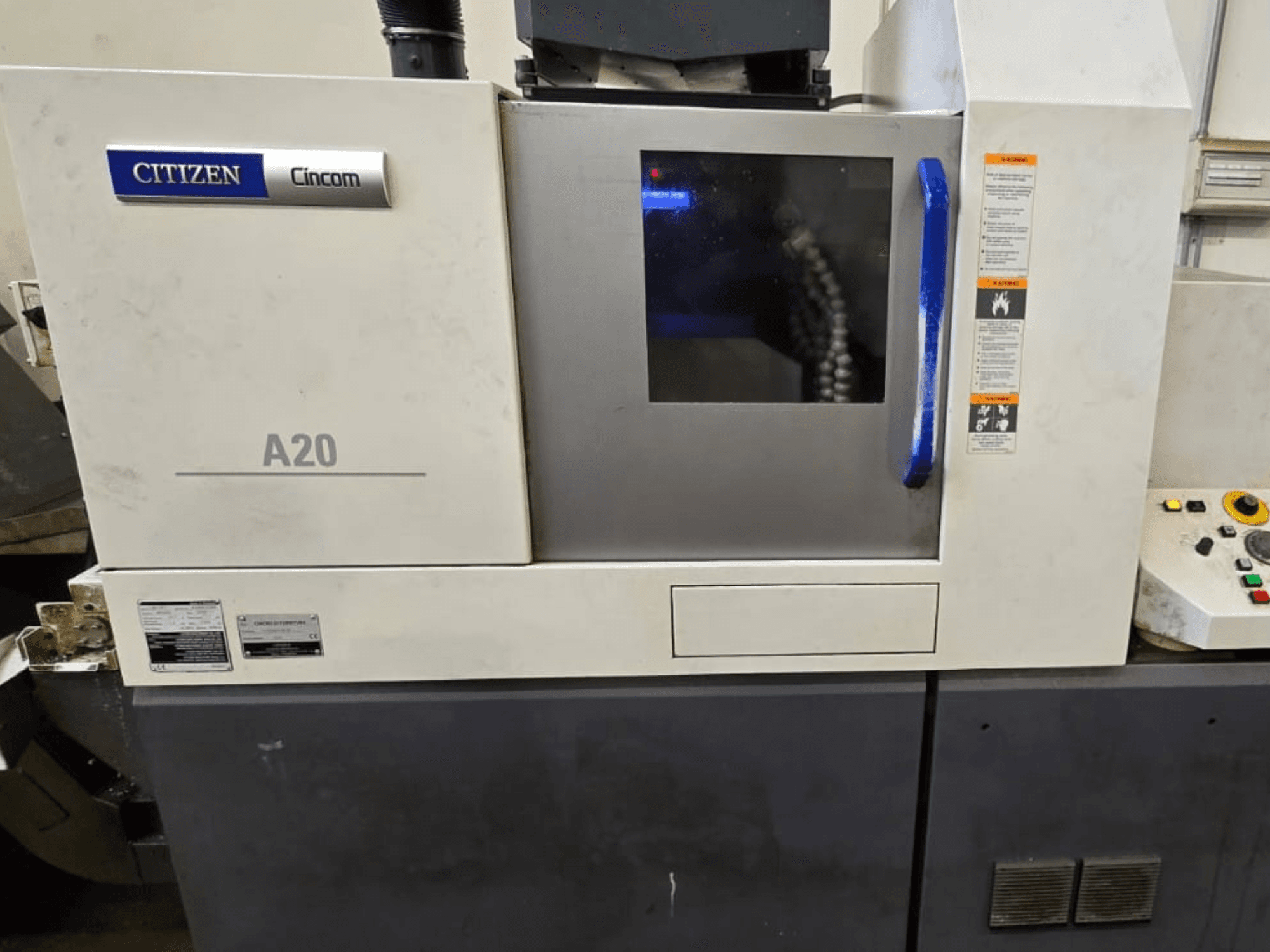

Citizen - A20IT-TUR-CIT-2018-00001

• Toestand: In werking, zichtbaar in bedrijf

• Bedrijfsuren spil: ca. 7.000 uur

• Assen/configuratie:

  • Totaal aantal assen: 6 (5 lineaire: X1, Y1, Z1, X2, Z2 + C-as)

  • C-as: op hoofd- en tegenas, resolutie 0,001°, 90°-index 0,27 s

• Werkcapaciteit:

  • Max. staafdiameter: standaard 20 mm; optie 'Large Bore' geïnstalleerd: 25,4 mm (1")

  • Max. bewerkingslengte per opspanning: 200 mm met gesynchroniseerde geleidingsbus

  • Max. uitsteeklengte vanaf de tegenspindel: 80 mm

• Hoofdspil:

  • Max. toerental: 10.000 tpm (beperkt tot 8.000 tpm bij een boring van 25,4 mm via parameter)

  • Motorvermogen: 2,2 / 3,7 kW

  • Max. boordiameter: Ø12 mm

  • Max. tapdiameter: M8

• Tegenas:

  • Max. toerental: 8.000 tpm

  • Motorvermogen: 1,1 / 1,5 kW

  • C-as: Ja, resolutie 0,001°

• Gereedschapssysteem:

  • Totaal aantal gereedschapsposities: 22 + α

  • Aangedreven gereedschappen: Ja

  • Aangedreven gereedschappen: 4

  • Vermogen aangedreven gereedschapsmotor: 0,75 kW

  • Max. snelheid aangedreven gereedschappen: 8.000 tpm

• Indeling gereedschappen:

  • Gemeenschappelijke gereedschapshouder: 5 draaigereedschappen, 16 x 16 mm

  • Aangedreven gereedschappen in dwarsrichting: 4 x ER16

  • Gereedschapsposities aan de voorzijde: 4 vaste aangedreven gereedschappen + 2 dubbele ER11-posities

  • Achterste gereedschapsposities: 3 vaste gereedschappen + 1 aangedreven ER11-gereedschap op de tegenspindel

  • Diameter boorgereedschap: Ø25,4 mm op 3 posities

• Verplaatsingen:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Aanvoer/nauwkeurigheid:

  • Snelverplaatsing: 30 m/min (X/Y/Z)

  • Lineaire resolutie: 0,0001 mm

  • Rotatie-resolutie: 0,001°

• Vloeistoffen:

  • Inhoud olietank: 180 L

• Installatiegegevens:

  • Voeding: 200 V ±10%, 50/60 Hz

  • Vermogensbehoefte: ca. 13 kVA (15 kVA met hogedrukkoelvloeistof)

  • Luchttoevoer: 0,5 MPa, 100 NL/min

• Geïnstalleerde opties:

  • Optie voor grote boring S393 met een spilboring van 25,4 mm (1")

Aanvullende uitrusting

• Staafaanvoer: LNS EXPR S3 320 Z, capaciteit 3 m, tot Ø25 mm

• Hogedruk-koelsmeersysteem: Citizen 1,5 MPa, 15 L/min, filter van 50 μm

• Spanentransporteur: scharniermodel, afvoer aan de achterzijde

• Afvoer van lange werkstukken

• Afzuiginstallatie (nevel/rook)
