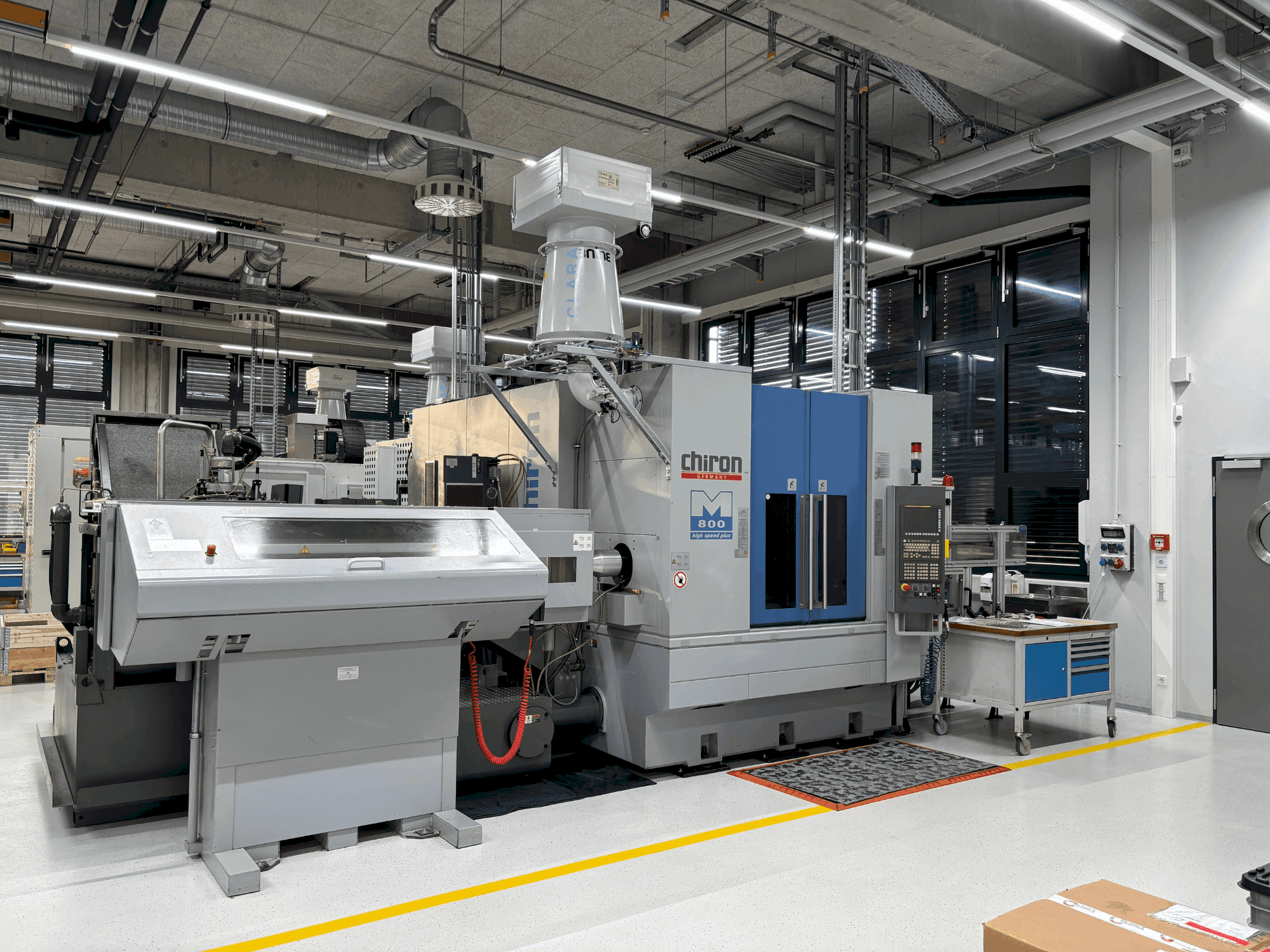

CHIRON - Mill 800DE-MIL-CHI-2007-00004

Aanvullende uitrusting

• Ca. 20 gereedschapshouders inbegrepen
• Stangenlader kort
• Knoll papiertransportband HL450/900

Voordelen van de machine

Technische voordelen van de machine

• Draaibare kop
• Interne koeling
• Hsk-a-63
• De maximale diameter is: 65 mm / spantangen zijn verkrijgbaar tot 50 mm

Extra informatie

Machine nog steeds onder stroom // Hoofdspilaandrijving met wisselstroommotor/ Vermogen: 7,5 kW (100 % ED), 22,5 kW (10 % ED)// Toerentalbereik: 20 - 9.000 min-¹/ Koppel: 140 Nm/ Gereedschapwisselaar: 24 gereedschapsposities (uitbreidbaar tot 92 met achtergrondmagazijn)/ / Gereedschapsslijpkop: steil toelopend Gereedschapopname: steile conus 40 DIN 69871/72/ Gereedschap ø max.: 75 mm (160 mm met vrije aangrenzende posities)/ Wisseltijd gereedschap: ca. 1,5 s (spaan-tot-spaan tijd: 5,0 s)/ / Werkgebied: Starttafel met spanenopvang (spanoppervlak: 1.400 × 550 mm²)/ Maximale tafelbelasting: 1.200 kg/ Besturingssysteem/ Type besturing: FANUC 18i MB5 (5-assige trajectbesturing)/. Programmageheugen: 256 KB (uitbreidbaar tot 512 KB)/. Functies: Boor- en freescycli, 3D-interpolatie, gereedschapsradiuscompensatie, macroprogrammering/ Interfaces: RS232C, PCMCIA geheugenkaart/ Hogesnelheidspakket (optioneel)/ Snelle verplaatsingssnelheid: 60 m/min (X/Y/Z)/. Snelheidsbereik: 20 - 12.000 min-¹/ Chip-to-chip-tijd: ca. 2,9 s/ 5-assige draaibare kop (optioneel)// Motor spindel: Vermogen: 25 kW (100 % ED), 40 kW (10 % ED)/. Toerentalbereik: 20 - 20.000 min-¹/ Gereedschapshouder: HSK-A 63/ Zwenkas: Bewegingsbereik: ±100°/ Deelnauwkeurigheid: ±10"/ Aandrijfkoppel: 280 Nm/ Koelmiddel- en spanenafvoer/ Standaard koelvloeistofsysteem: Tankinhoud: 200 l/ Pompcapaciteit: 80 l/min bij 1,5 bar/ Optie voor HP-koelvloeistof (70 bar): Debiet: 20 l/min (30 bar) tot 11 l/min (70 bar)/. Spanentransporteur (optie): Schraperband met opvangbak (150 l)/ Meettechniek Renishaw meettaster (OMP 40): Automatische werkstukmeting en machinecompensatie/ Robijnkogel Ø 4 mm/ Netaansluiting & omgeving/ Stroomvoorziening: 400/230 V ±10%, 50 Hz/ Perslucht: min. 6 bar/ Omgevingstemperatuur: 10-40 °C/ Optionele uitrusting: Achtergrondmagazijn: 92 gereedschapsposities/ Staafbewerking: Draaispindel voor staven tot Ø 65 mm/ NC-slede voor stangaanvoer (60 m/min)// Automatische vetsmering/ Automatische lader voor korte staven (ILS-RBK-10012)/.
